1. Controllo preciso: la piegatrice elettroidraulica CT8 è dotata di un sistema CNC all'avanguardia che garantisce uniformità nell'angolo e nel posizionamento di ogni piega.
2. Capacità di piegatura superiore: questa macchina offre una forza di piegatura considerevole e un'ampia gamma di lunghezze di piegatura, in grado di gestire materiali sia sottili che spessi con risultati costanti ed efficienti.
3. Pannello di controllo intuitivo: la pressa piegatrice elettroidraulica CT8 è dotata di un'interfaccia di controllo semplice e intuitiva, che ne facilita l'utilizzo da parte degli operatori.
Sistema di controllo
- Adotta un algoritmo di controllo avanzato per l'asse Y, in grado di controllare valvole a circuito chiuso e valvole a circuito aperto.
- Dotato di display TFT a colori ad alta risoluzione da 10,1 pollici.
- Libreria integrata di stampi/materiali/prodotti, con supporto per il controllo tramite servomotore o convertitore di frequenza.
Visualizza altro +
Sistema idraulico

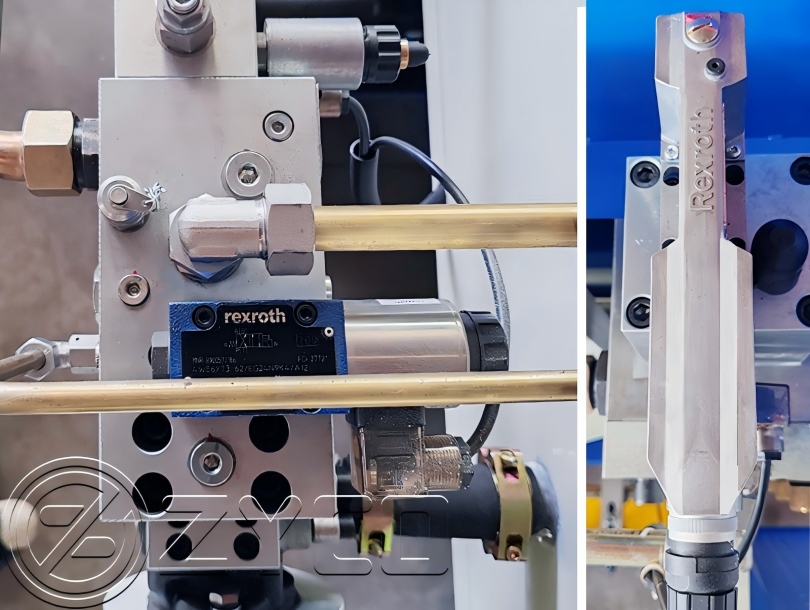

- Utilizza il gruppo valvole tedesco Rexroth, che garantisce alta precisione e lunga durata.
- La pressione del sistema idraulico può essere regolata in base alle esigenze effettive per soddisfare diversi requisiti di forza di flessione.
- Adotta un design di controllo sincrono servo-idraulico, la spaziatura dei cilindri idraulici è minima e possiede una forte capacità di carico anti-eccentrico.
Visualizza altro +
Motore principale
- ZYCO utilizza motori Siemens di comprovata qualità e lunga durata.
- Silenzioso e con un maggiore risparmio energetico.
- La selezione dei marchi è garantita e l'assistenza post-vendita è impeccabile.
Visualizza altro +
Calibro posteriore
- Utilizziamo viti a ricircolo di sfere e guide lineari importate in sostituzione delle filettature tradizionali, migliorando così la precisione e la uniformità del processo produttivo.
- L'intero sistema di riscontro posteriore è sottoposto a tempra ad alta temperatura per eliminare le tensioni interne, migliorare la plasticità e la tenacità del metallo ed evitare la perdita di precisione causata dalla deformazione del telaio.
Visualizza altro +
Scala di griglia
- Utilizziamo righelli per grattugie del marchio GIVI, importati dall'Italia.
- Maggiore precisione e reattività.
- Alta qualità e lunga durata.
Visualizza altro +
Visualizzazione della struttura interna
Per specifiche più dettagliate, non esitate a contattarci.
Schema strutturale di una piegatrice idraulica
1. Serbatoio dell'olio 2. Motore principale 3. Righello per griglia 4. Scatola elettrica Targa tipo 5.C 6. Dito di arresto 7. Calibro posteriore
8. Servomotore 9. Pannello a parete10.Valvola11. Cilindro dell'olio idraulico12.Cursore 13. Sistema CNC 14.Chiamata veloce
15.Stampo superiore16.Stampo inferiore 17. Bombatura automatica CNC 18. Piastra di supporto del banco da lavoro
Disegno del pezzo in lavorazione
Immagini di esempio
Questa pagina non supporta la visualizzazione dei parametri singolarmente. Per altri modelli, si prega di contattarci. |
Parametro | Unità | Valore |
Modello comune | | 63Tx2500 | 100TX3200 | 160Tx3200 | 200Tx4000 |
Pressione | KN | 630 | 1000 | 1600 | 2000 |
Lunghezza di piegatura | mm | 2500 | 3200 | 3200 | 3200 |
Distanza colonna | mm | 2030 | 2600 | 2600 | 2600 |
Altezza massima di apertura | mm | E=440 | E=480 | E=500 | E=520 |
Profondità della gola | mm | D=250 | D=320 | D=320 | D=320 |
Corsa di scorrimento (asse Y) | mm | 170 | 200 | 200 | 220 |
Velocità di scorrimento
| Nessun caricamento |
mm/s
| 200 |
In conclusione | 12 |
Ritorno | 170 |
Alimentazione del motore principale | KW | 5.5 | 7.5 | 11 | 15 |
Precisione della macchina
| ripetizione del cursore Y | mm | ≤±0,02 |
Posizionamento del cursore Y | mm | ≤±0,02 |
Posizionamento di ripetizione del calibro posteriore X, R | mm | ≤±0,05 |
Dimensioni (L*P*A) | m | 3 × 1,8 × 2,5 | 3,8 × 1,85 x 2,6 | 3,8 × 1,85 × 2,65 | 3,8 × 1,9 × 2,65 |
Peso | KG | 5500 | 7500 | 9500 | 12000 |
Partner
Foto dei clienti
Certificato d'onore
Q: Un solo operatore può gestire la pressa piegatrice durante la normale produzione?R: Per molti pezzi standard, un operatore qualificato è sufficiente a gestire il normale processo di piegatura. Tuttavia, il numero di operatori necessari può variare a seconda delle dimensioni e del peso del pezzo, del metodo di produzione e delle esigenze di movimentazione del materiale.
Q: Quanto è importante il posizionamento del pezzo durante la piegatura?
A: Il corretto posizionamento è essenziale perché la posizione iniziale della lamiera influisce direttamente sulle dimensioni della flangia e sulla precisione complessiva del pezzo. Il registro posteriore e la corretta manipolazione da parte dell'operatore lavorano insieme per mantenere un posizionamento costante.
Q: È possibile integrare la pressa piegatrice in una linea di produzione di lamiera più ampia?
R: Sì. Una pressa piegatrice può essere utilizzata come parte di un flusso di lavoro più ampio per la lavorazione della lamiera, insieme ad attrezzature come macchine per il taglio laser, cesoie e sistemi di movimentazione dei materiali. Il metodo di integrazione dipende dal processo produttivo del cliente.
Q: ZYCO può aiutarmi a determinare la sequenza di piegatura per i miei prodotti?
R: Sì. Se ci fornite i disegni del prodotto o le informazioni sul pezzo da lavorare, il nostro team tecnico può analizzare il processo di piegatura e consigliarvi una sequenza di piegatura e una configurazione della macchina adatte. Questo può contribuire a ridurre i tentativi ed errori durante la produzione.
Q: Come faccio a sapere se i miei utensili attuali sono compatibili con una nuova pressa piegatrice?
UN: La compatibilità dipende dall'interfaccia degli utensili, dalle dimensioni, dal metodo di serraggio e dalla configurazione della macchina. Se disponete già di utensili, fornendoci i relativi disegni o le dimensioni, il nostro team potrà verificarne la compatibilità prima dell'acquisto.
