Raggio di curvatura: la guida definitiva

Pressa piegatrice è uno degli utensili più importanti nella lavorazione della lamiera. Quando si utilizza un pressa piegatrice Nella lavorazione della lamiera, il raggio di curvatura è un fattore chiave che influenza l'effetto di piegatura. In questo articolo, forniremo una panoramica del raggio di curvatura della lamiera.

Ⅰ. Qual è il raggio di curvatura della lamiera?

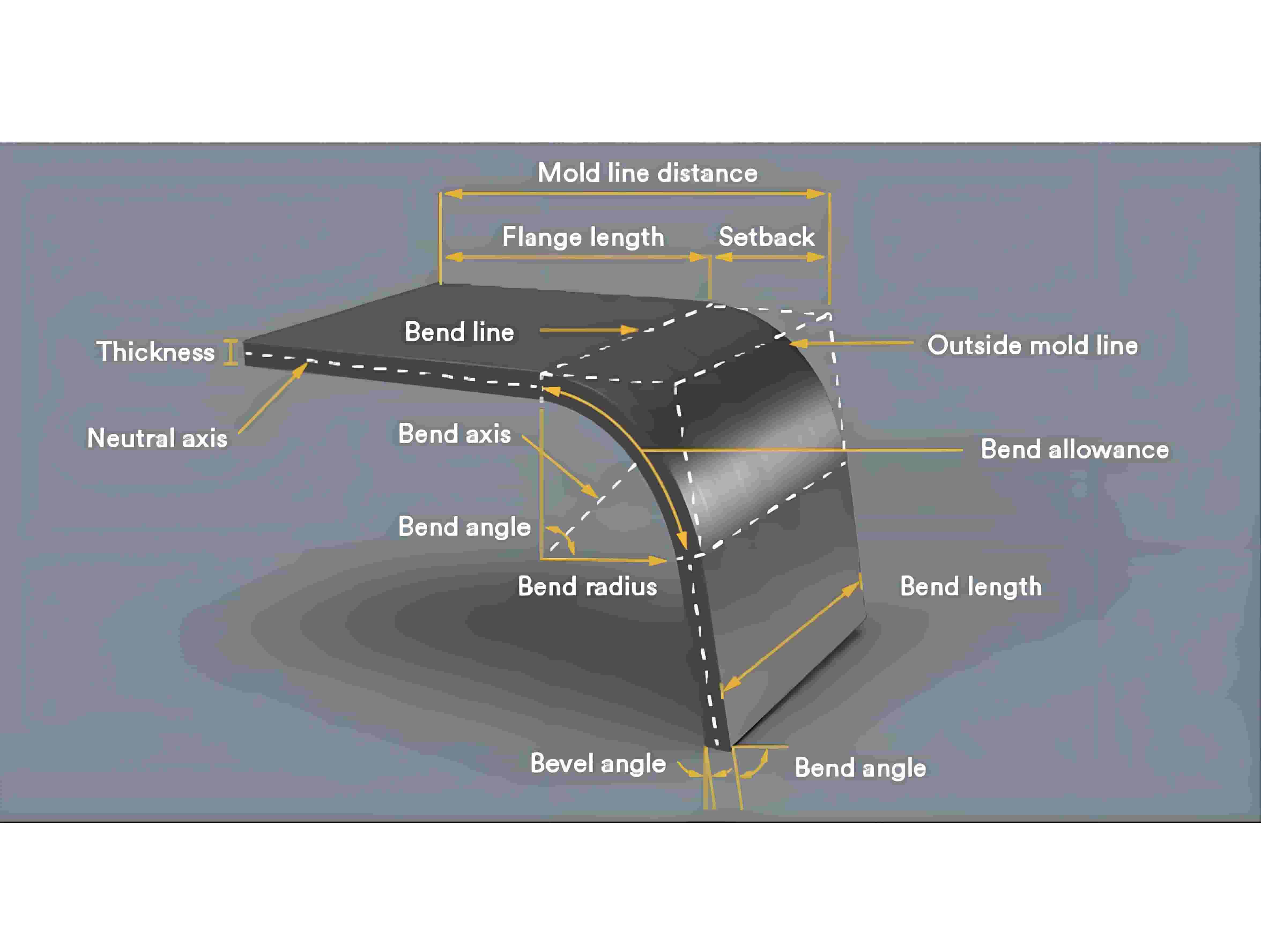

IL raggio di curvatura Il raggio di curvatura della lamiera si riferisce al raggio della curva interna formata dal materiale quando viene piegato durante la lavorazione. Questo raggio è molto importante per garantire che le parti piegate abbiano un buon aspetto e una buona resistenza strutturale. L'entità del raggio di curvatura influisce sulla distribuzione delle sollecitazioni del materiale, sulla precisione dell'angolo di piegatura e sulla difficoltà della successiva lavorazione.

Ⅱ. Cosa determina il piegatura di lamiera?

1. Tipo di materiale

Materiali diversi (come alluminio, acciaio inossidabile, acciaio al carbonio, ecc.) presentano duttilità e resistenza diverse, che influiscono sul raggio di curvatura richiesto. I materiali flessibili possono utilizzare un raggio di curvatura inferiore, mentre i materiali con maggiore durezza richiedono un raggio maggiore.

2. Spessore del materiale

In generale, più spesso è il materiale, maggiore dovrebbe essere il raggio di curvatura per evitare crepe nel materiale o concentrazioni di stress indesiderate.

3. Angolo di piegatura

Maggiore è l'angolo di curvatura, maggiore potrebbe essere il raggio di curvatura necessario per garantire che il materiale non si crepi o si deformi durante il processo di curvatura.

4. Tecnologia di elaborazione

Diversi processi di piegatura (come la piegatura in aria, la piegatura con matrice inferiore, ecc.) richiedono requisiti diversi per il raggio di piegatura. Anche parametri di processo come la velocità e la pressione di piegatura influiscono sul raggio di piegatura finale.

5. Progettazione dello stampo

La forma e il design dello stampo determinano lo stress a cui è sottoposto il materiale durante il processo di piegatura. Uno stampo di buona qualità può aiutare a raggiungere il raggio di curvatura richiesto.

6. Requisiti di elaborazione successivi

Se la lavorazione successiva (ad esempio saldatura, verniciatura, ecc.) prevede requisiti specifici per il raggio di curvatura, è necessario considerare questi fattori per selezionare il raggio appropriato.

Ⅲ. Calcolo del raggio di curvatura di Pressa piegatrice

Innanzitutto, selezionare l'apertura dello stampo secondo la regola dell'otto. Si raccomanda che l'apertura dello stampo a V sia 8 volte lo spessore del materiale. La dimensione dell'apertura dello stampo influisce direttamente sul raggio di curvatura.

Sebbene non esista una formula esatta per determinare il raggio di curvatura ideale della lamiera, si può stimare che il raggio di curvatura sia uguale allo spessore della lamiera in determinate condizioni di forza specifiche.

È importante notare che le variazioni di spessore del materiale possono influire sulla precisione di questa stima. L'apertura della matrice a V può essere da 6 a 12 volte lo spessore del materiale. Il raggio di curvatura è strettamente correlato allo spessore del materiale. Per spessori inferiori a 6 mm, il raggio di curvatura è pari allo spessore del materiale.

Per spessori di materiale superiori a 6 mm ma inferiori a 12 mm, il raggio di curvatura è generalmente pari a 1,5 volte lo spessore del materiale. Per spessori di materiale superiori a 12 mm, il raggio di curvatura è pari a circa 3 volte lo spessore del materiale.

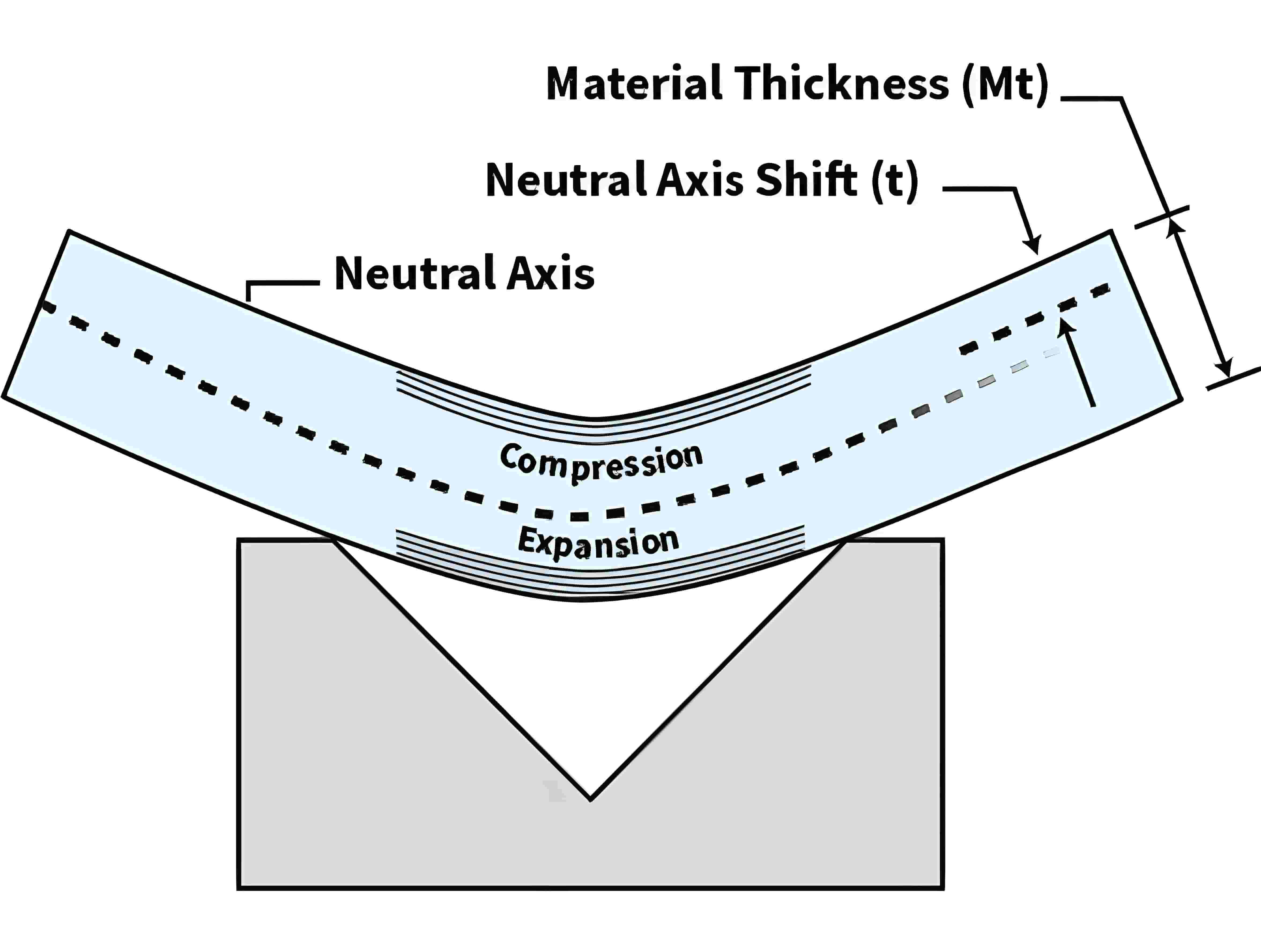

Il raggio di piegatura della pressa piegatrice può essere calcolato utilizzando la formula, espressa in millimetri:

r = (v - mt) / 2

- R è il raggio di curvatura

- V è la larghezza dell'apertura a forma di V dello stampo

- MT è lo spessore del materiale

Ad esempio: se l'apertura dello stampo è 30 mm e lo spessore della piastra è 3 mm, il raggio di curvatura è R = (30-3) / 2 = 13,5 mm

È importante sapere che queste sono solo linee guida approssimative e che molti fattori influenzano il raggio di curvatura, quindi è difficile determinarne un valore esatto. Quando lo spessore della piastra è uguale al raggio di curvatura, si ottiene il raggio di curvatura ottimale. La curvatura formata con questo raggio ha angolo e dimensioni costanti e il ritorno elastico è minimo.

IV. Qual è il raggio minimo di curvatura della lamiera?

Minore è il raggio di curvatura, maggiore è la pressione di piegatura richiesta. La lamiera è molto soggetta a crepe, deformazioni o rotture durante il processo di piegatura, ed è anche facile danneggiare lo stampo. Per evitare questi problemi, è necessario prestare attenzione al raggio di curvatura interno minimo.

A causa delle diverse caratteristiche dei metodi di piegatura, dei materiali e degli stampi, è necessario prestare attenzione anche al raggio minimo di piegatura. Per ottenere un prodotto in lamiera perfetto, è consigliabile che il raggio interno della piega sia il più vicino possibile allo spessore della lamiera.

Scegliete materiali in lamiera con elevata duttilità. Maggiore è la resistenza alla trazione e la durezza della lamiera, maggiore sarà la pressione di piegatura richiesta.

Il raggio di curvatura gioca un ruolo fondamentale nella piegatura della lamiera. Il raggio interno corretto garantisce la qualità della piegatura del pezzo. Un raggio interno errato nella piegatura della lamiera può causare la deformazione o addirittura la rottura del pezzo. Questo articolo fornisce una panoramica sulla piegatura della lamiera. L'uso di ZYCO Pressa piegatrice Contribuisce a produrre pezzi più precisi. Per qualsiasi domanda sulla piegatura a raggio ampio o su qualsiasi altro tipo di piegatura della lamiera su una piegatrice, non esitate a contattarci.
