Come funzionano le macchine per il taglio laser: una guida completa

Come moderna apparecchiatura di lavorazione ad alta efficienza e alta precisione, macchine per il taglio laser sono ampiamente utilizzati nella lavorazione dei metalli, nella produzione elettronica, nell'industria automobilistica e in altri settori. Questo articolo analizzerà in modo completo il meccanismo operativo di macchine per il taglio laser dal principio di funzionamento, ai componenti principali, agli scenari applicativi fino alle precauzioni operative.

Ⅰ. Il principio fondamentale di macchina per il taglio laser

L'essenza del taglio laser consiste nel riscaldare localmente il materiale attraverso un raggio laser ad alta energia per farlo fondere, vaporizzare o raggiungere il punto di innesco, per poi soffiare via le scorie attraverso un gas ausiliario per ottenere il taglio. I passaggi principali includono:

1. Generazione laser

I laser (come CO₂, fibra ottica o Nd:YAG) generano fasci ad alta energia eccitando particelle in gas, cristalli o fibre ottiche. Ad esempio, i laser a CO₂ utilizzano una miscela di anidride carbonica per emettere luce infrarossa con una lunghezza d'onda di 10,6 μm sotto un campo elettrico ad alta tensione, adatta al taglio di materiali non metallici; mentre i laser a fibra (lunghezza d'onda di 1,06 μm) sono più efficienti e adatti al taglio dei metalli.

2. Focalizzazione del fascio

Attraverso una lente o un riflettore curvo, il raggio laser viene focalizzato in un punto minuscolo con un diametro inferiore a 0,1 mm e la densità di energia può raggiungere 10⁶~10⁸ W/cm², riscaldando istantaneamente il materiale localmente a migliaia di gradi Celsius.

3. Taglio del materiale

- Taglio per fusione: il materiale metallico si fonde per effetto del calore e il gas ausiliario (come l'azoto) soffia via il materiale fuso.

- Taglio per ossidazione: l'ossigeno viene utilizzato come gas ausiliario per reagire con il metallo ad alta temperatura e accelerare il taglio (ad esempio l'acciaio al carbonio).

- Taglio per vaporizzazione: per i non metalli come legno e acrilico, il materiale viene vaporizzato direttamente.

Ⅱ. Componenti principali di macchina per il taglio laser

1. Generatore laser

In quanto "cuore", determina la potenza di uscita (500W-20kW) e la lunghezza d'onda. I laser a fibra sono diventati di uso comune grazie al loro tasso di conversione elettro-ottica superiore al 50%.

2. Testa di taglio

Contiene specchio di messa a fuoco, ugello e canale del gas. La funzione di messa a fuoco automatica può adattarsi a materiali di diverso spessore per garantire la qualità del taglio.

3. Sistema di movimento

Il servomotore ad alta precisione aziona le guide degli assi X/Y e interagisce con il sistema CNC per realizzare tagli grafici complessi, con una precisione di posizionamento fino a ±0,05 mm.

4. Sistema di controllo

Dotato di software CAD/CAM, converte i disegni di progettazione in istruzioni per la macchina e regola parametri quali potenza, velocità e pressione dell'aria.

5. Sistema di raffreddamento

Il dispositivo di raffreddamento ad acqua o ad aria impedisce il surriscaldamento del laser e ne garantisce un funzionamento stabile.

III. Materiali applicabili e applicazioni industriali

1. Materiali metallici: acciaio inossidabile, acciaio al carbonio, lega di alluminio (richiesto laser ad alta potenza).

2. Materiali non metallici: acrilico, legno, pelle, ceramica (richiesto laser CO₂).

3. Applicazioni tipiche:

- Produzione automobilistica: lamiera della carrozzeria, sensore dell'airbag.

- Industria elettronica: telaio centrale per telefoni cellulari, taglio di circuiti stampati flessibili.

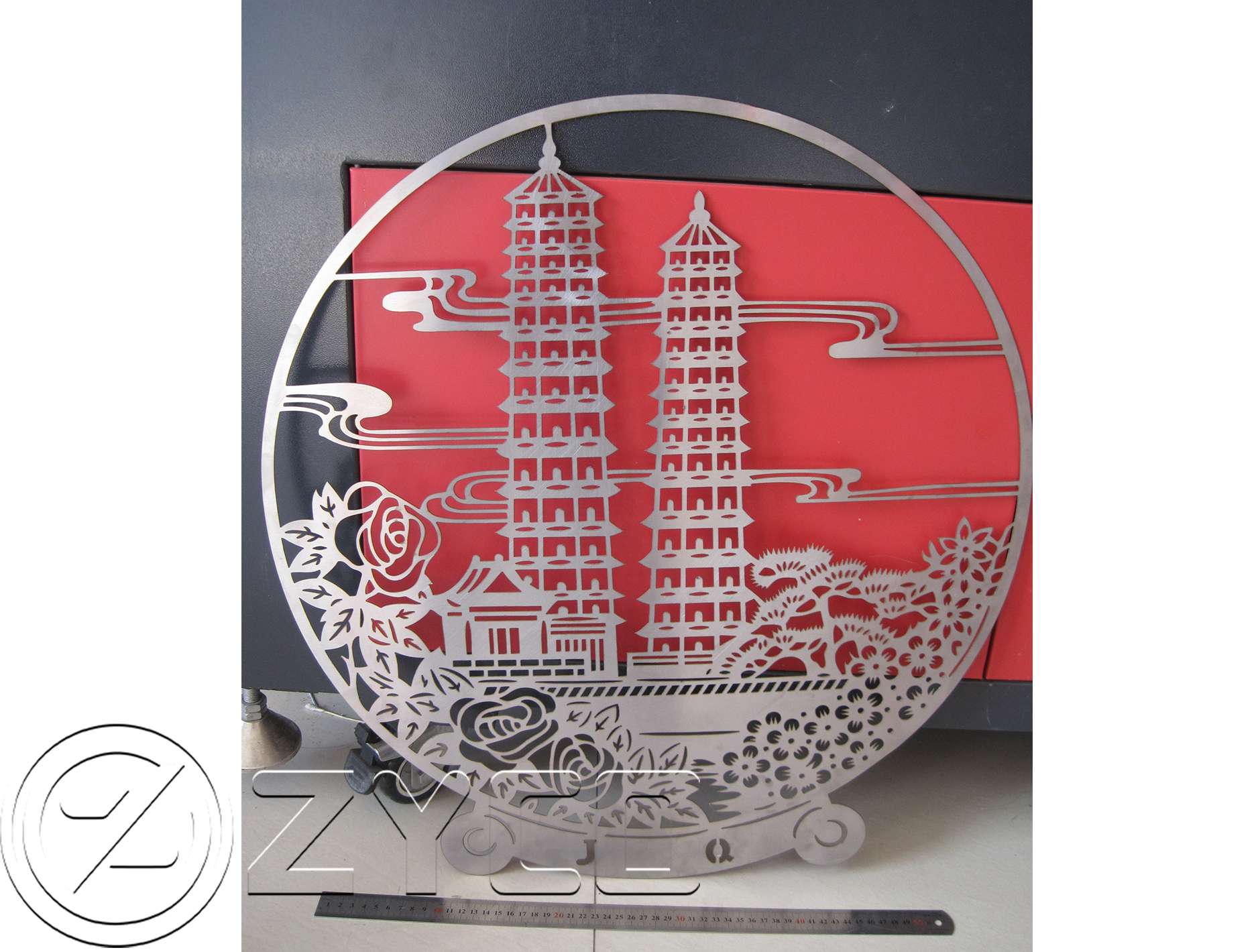

- Progettazione artistica: sculture cave complesse, mobili su misura.

IV. Vantaggi e limiti del taglio laser

1. Vantaggi:

- Alta precisione (taglio cucitura 0,1 mm), adatto per grafiche complesse.

- Lavorazione senza contatto, con riduzione della deformazione del materiale.

- Alta velocità (la velocità di taglio dell'acciaio al carbonio può raggiungere i 20 m/min).

2. Limitazioni:

- I materiali altamente riflettenti (come il rame e l'oro) richiedono un trattamento speciale.

- Il costo delle attrezzature è elevato e l'efficienza di taglio delle lamiere spesse (>25 mm) è inferiore a quella del taglio al plasma.

V. Specifiche operative di sicurezza

1. Misure di protezione

- Indossare occhiali speciali per evitare ustioni laser alla retina.

- Assicurarsi che l'area di lavoro sia ventilata per evitare fumi tossici (come il gas di cloro prodotto durante il taglio del PVC).

2. Manutenzione delle attrezzature

- Pulire regolarmente le lenti ottiche per evitare l'attenuazione di potenza causata dall'inquinamento.

- Controllare la tenuta della tubazione del gas per evitare perdite.

3. Debug dei parametri

- Regolare la potenza, la lunghezza focale e la velocità di taglio in base allo spessore del materiale. Ad esempio, la potenza consigliata per il taglio di acciaio inossidabile da 3 mm è di 1000 W e la velocità di 3 m/min.

VI. Tendenze di sviluppo future

1. Aggiornamento intelligente

L'algoritmo AI monitora la qualità del taglio in tempo reale e corregge automaticamente i parametri.

2. Tecnologia laser ultraveloce

Il laser a femtosecondi consente una "lavorazione a freddo", riduce la zona alterata dal calore ed è adatto ai materiali fragili.

3. Produzione verde

I laser a risparmio energetico e i gas ausiliari ecocompatibili (come la tecnologia di taglio ad aria) riducono l'impronta di carbonio.

Conclusione

Le macchine per il taglio laser sono diventate strumenti fondamentali della produzione moderna grazie alla loro precisione e flessibilità. Comprenderne il principio di funzionamento e la logica operativa contribuirà a massimizzare il potenziale dell'attrezzatura. Con l'iterazione della tecnologia, taglio laser promuoverà ulteriormente lo sviluppo intelligente e sostenibile della produzione industriale.
