Una guida pratica di ingegneria per ridurre gli scarti, migliorare la uniformità e ottenere risultati ripetibili nella lavorazione della lamiera.

Sintesi

Nella moderna lavorazione della lamiera, la precisione di piegatura è diventata un indicatore diretto della competitività produttiva. I clienti si aspettano tolleranze più strette, tempi di consegna più brevi e una qualità costante tra i lotti. Una dimensione della flangia fuori tolleranza di appena 1 mm può causare problemi di assemblaggio; un errore nell'angolo di piegatura di soli 2 gradi può richiedere rilavorazioni, regolazioni di saldatura o la sostituzione completa del pezzo. Quando questi problemi si ripetono nei cicli di produzione, il costo va ben oltre il valore del materiale di scarto.

Molti produttori presumono che una moderna pressa piegatrice CNC garantisca automaticamente pezzi precisi. L'esperienza di produzione reale dimostra una realtà diversa. Alcune officine raggiungono un'eccellente ripetibilità utilizzando attrezzature ordinarie, mentre altre faticano a ottenere risultati incoerenti anche dopo aver investito in macchine di alta gamma. La differenza, di solito, non risiede solo nella macchina, ma nel sistema di produzione che la supporta.

Questo white paper illustra le dieci cause più comuni di errori di piegatura nelle presse piegatrici e fornisce metodi ingegneristici pratici per migliorare la coerenza, ridurre gli scarti e ottenere risultati ripetibili nella lavorazione della lamiera.

Il vero costo dell'imprecisione nella piegatura

La maggior parte dei produttori sottovaluta il costo reale degli errori di piegatura. Quando un pezzo non supera il controllo qualità, la reazione immediata è spesso quella di calcolare il valore del materiale di scarto. In realtà, il costo del materiale rappresenta solitamente solo una piccola parte del problema.

Una singola piegatura errata può innescare una reazione a catena che si ripercuote su tutte le fasi: saldatura, assemblaggio, ispezione, consegna e comunicazione con il cliente. Per questo motivo, le aziende leader nel settore della lavorazione dei metalli si concentrano non solo sulla correzione degli errori di piegatura, ma anche sulla loro prevenzione.

Perché le macchine di qualità producono ancora componenti difettosi

Uno dei più grandi fraintendimenti nella lavorazione della lamiera è che la precisione della piegatura sia principalmente un problema della macchina. In realtà, una pressa piegatrice è solo un componente di un sistema di produzione più ampio. Quattro sistemi principali determinano la precisione finale della piegatura: la macchina, gli utensili, il materiale e il processo.

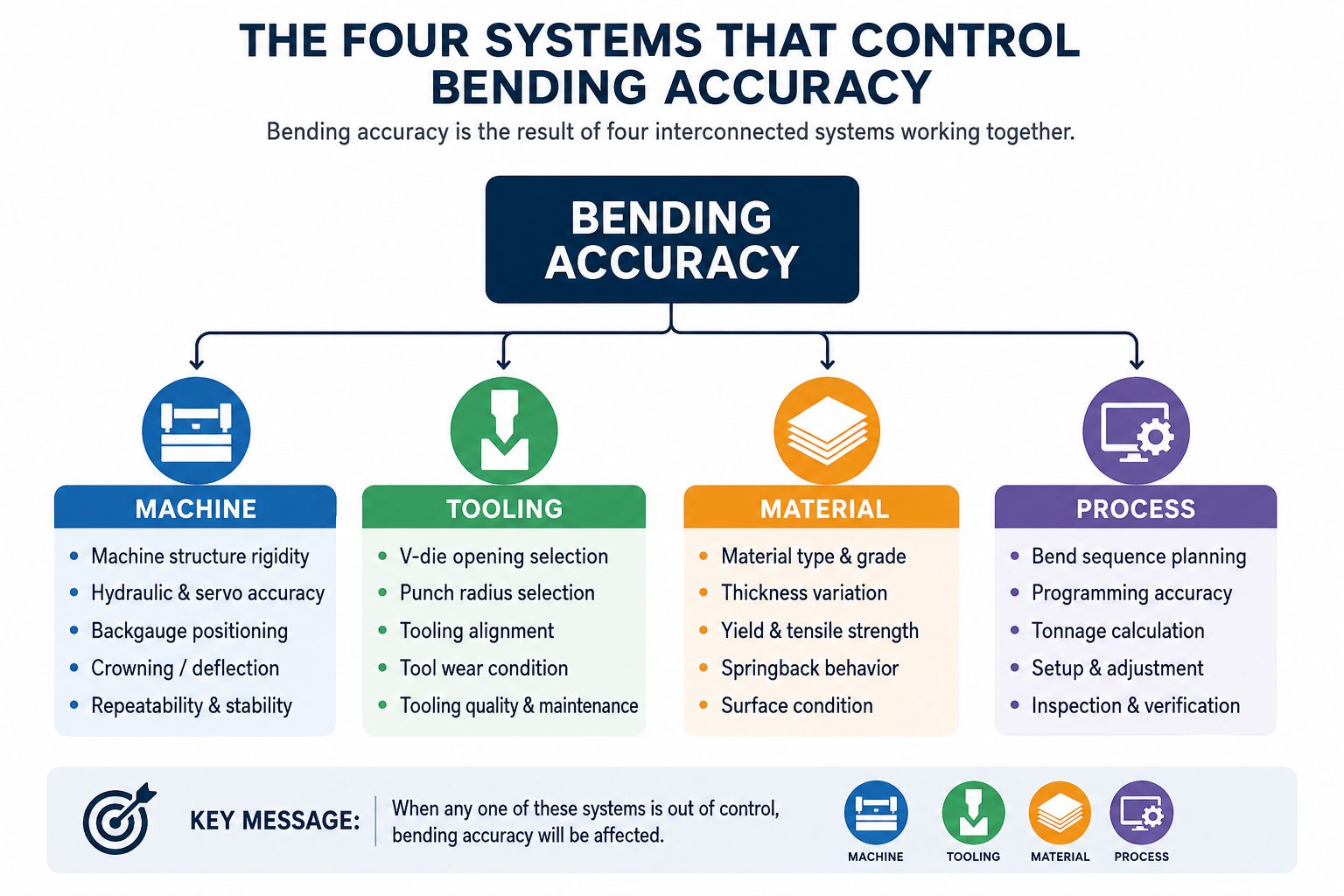

Figura 1. I quattro sistemi che controllano la precisione della piegatura: macchina, utensili, materiale e processo.

Causa n. 1: Selezione errata dell'apertura della matrice a V

La scelta della corretta apertura della matrice a V è una delle decisioni più importanti nel processo di piegatura. L'apertura della matrice influisce direttamente sulla forza di piegatura, sul raggio interno, sul comportamento di ritorno elastico, sulla qualità della superficie e sulla consistenza dell'angolo.

Un'apertura dello stampo troppo piccola aumenta il tonnellaggio richiesto e accelera l'usura degli utensili. Può anche causare segni superficiali eccessivi e un raggio interno più stretto del previsto. Un'apertura dello stampo troppo grande può produrre un raggio interno maggiore, un maggiore ritorno elastico e un controllo dell'angolo instabile se non è adatta al materiale e ai requisiti del pezzo.

Esempio di produzione

Un'officina di lavorazione che piegava lamiere di acciaio dolce da 3 mm aveva scelto un'apertura della matrice V16 perché era già installata sulla macchina. Una successiva revisione tecnica ha stabilito che un'apertura V24 sarebbe stata più appropriata. L'utilizzo della matrice più piccola ha comportato maggiori requisiti di tonnellaggio, maggiore usura degli utensili, segni sulla superficie e incoerenza angolare. Dopo aver sostituito la matrice con quella corretta, la stabilità della produzione è migliorata immediatamente.

Questi valori sono linee guida, non regole universali. La scelta effettiva deve tenere conto del tipo di materiale, del raggio interno richiesto, della lunghezza di piegatura, dei requisiti di finitura superficiale e della capacità disponibile della pressa piegatrice.

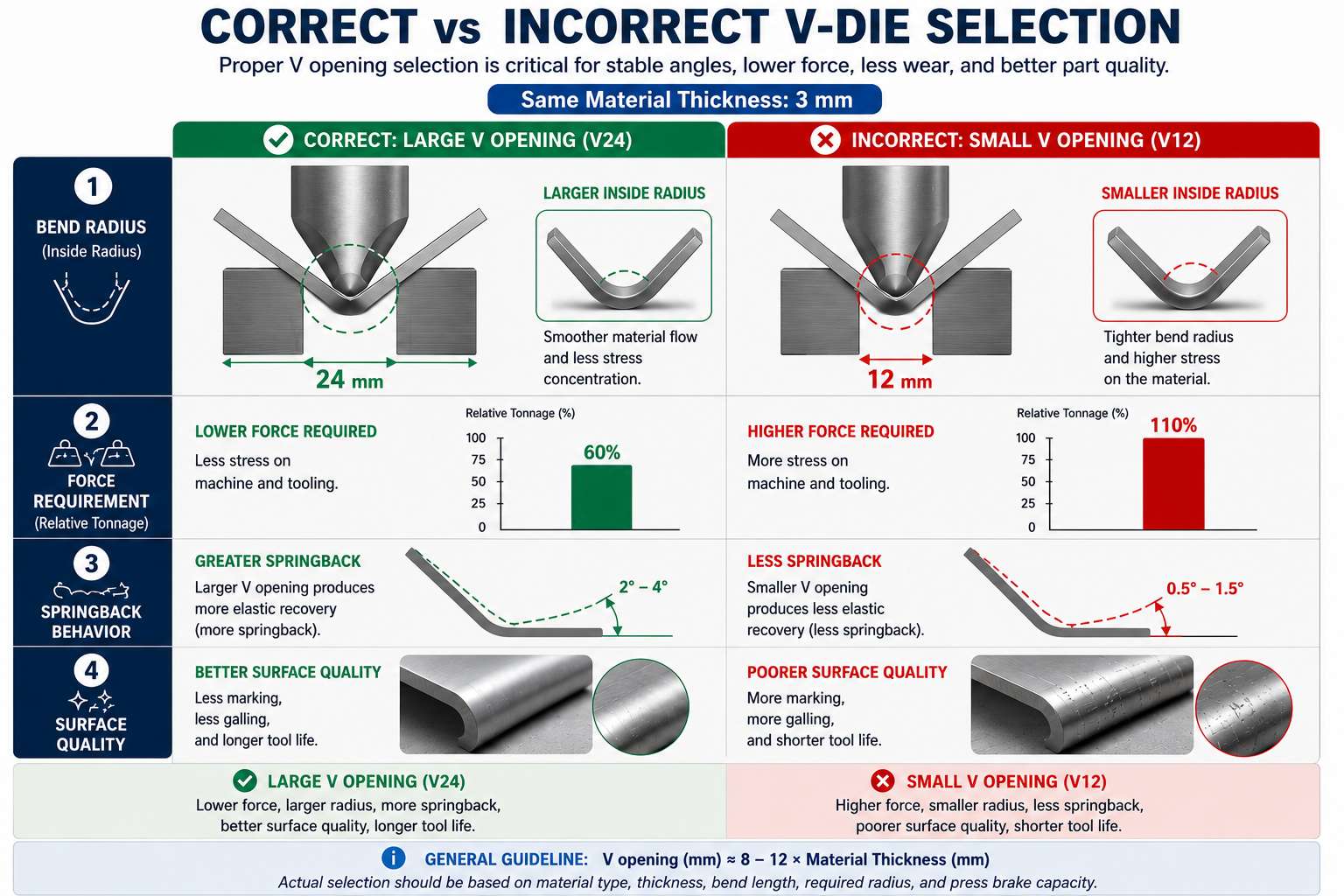

Figura 2. Selezione corretta e non corretta della matrice a V per lo stesso spessore del materiale di 3 mm.

Causa n. 2: Ignorare le variazioni dei materiali

Non tutte le lamiere si comportano allo stesso modo. Anche materiali con spessore nominale identico possono produrre risultati di piegatura diversi a causa di variazioni nel carico di snervamento, nella resistenza alla trazione, nel metodo di produzione, nel fornitore e nel lotto di materiale.

Ad esempio, l'acciaio inossidabile 304 in genere produce un ritorno elastico maggiore rispetto all'acciaio dolce. L'alluminio spesso richiede diverse ipotesi sul raggio di curvatura e valori di compensazione. Gli acciai ad alta resistenza richiedono frequentemente una forza di piegatura significativamente maggiore. I produttori che trattano tutti i materiali allo stesso modo spesso riscontrano risultati di produzione imprevedibili.

I produttori di maggior successo mantengono dati di riferimento sui materiali basati sull'esperienza di produzione effettiva, anziché affidarsi esclusivamente a ipotesi predefinite.

Causa n. 3: Compensazione di ritorno elastico errata

L'effetto di ritorno elastico rimane una delle cause più comuni di imprecisioni nella piegatura. Dopo la retrazione del punzone, il materiale recupera elasticamente la sua forma, ritornando parzialmente a quella originale. Se la compensazione è insufficiente, l'angolo finale risulta maggiore di quello previsto.

Esempio di produzione

Un produttore è passato dall'acciaio dolce all'acciaio inossidabile 304 mantenendo gli stessi parametri di piegatura. Il risultato è stato un errore angolare costante di circa 3 gradi. Dopo aver aggiornato i valori di compensazione del ritorno elastico per il nuovo materiale, il problema è scomparso. Questa semplice modifica ha evitato continue rilavorazioni e problemi di qualità.

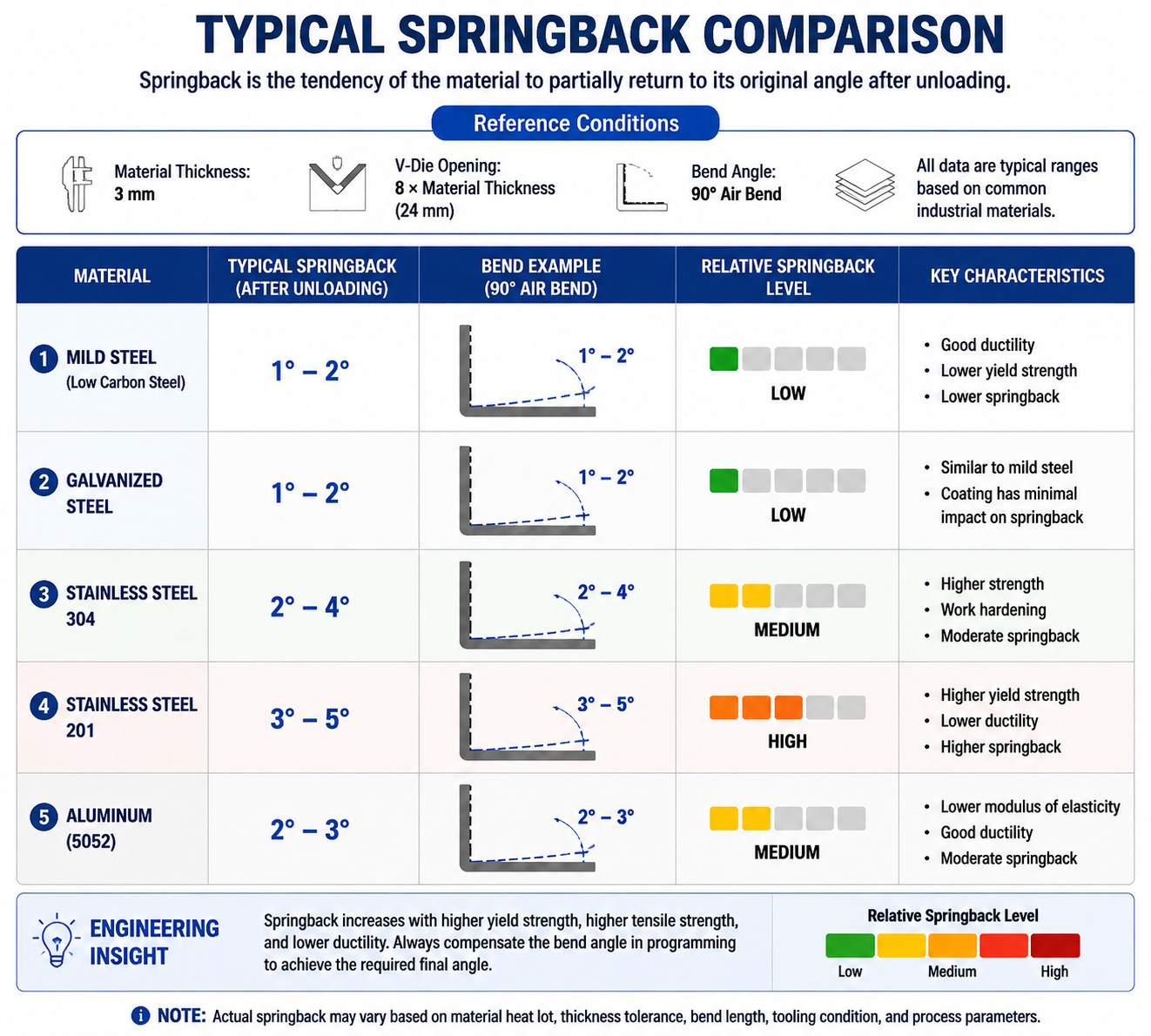

Figura 3. Confronto tipico del ritorno elastico in fase di piegatura ad aria per materiali comuni in lamiera.

Causa n. 4: utensili usurati o danneggiati

L'usura degli utensili spesso si sviluppa gradualmente, rendendo difficile rilevarla fino a quando non si manifestano problemi di qualità. I ​​problemi più comuni degli utensili includono punte dei punzoni arrotondate, spalle della matrice usurate, danni superficiali, scheggiature degli utensili e disallineamenti.

Anche piccole modifiche geometriche possono influire significativamente sulla consistenza degli angoli e sulla formazione del raggio. Le aziende leader nel settore della lavorazione dei metalli stabiliscono programmi di ispezione preventiva anziché attendere guasti visibili. La manutenzione degli utensili è spesso uno dei metodi meno costosi per migliorare la qualità della piegatura.

Causa n. 5: Deformazione della macchina e bombatura inadeguata

I telai delle presse piegatrici sono estremamente rigidi, ma non perfettamente rigidi. Sotto carico, il telaio e il basamento si deformano elasticamente. Senza compensazione della bombatura, la parte centrale di un pezzo lungo può presentare un angolo di piega maggiore rispetto alle estremità, poiché la macchina si flette verso il basso al centro e il rapporto di piegatura cambia lungo la linea di piegatura.

Esempio di produzione

Un team di produzione, impegnato nella piegatura di un pezzo lungo 4000 mm su una pressa piegatrice da 250 tonnellate, ha riscontrato che le estremità si avvicinavano all'angolo target di 90 gradi, mentre la parte centrale risultava significativamente più ampia. A prima vista, il pezzo sembrava accettabile, ma un'ispezione lungo l'intera linea di piegatura ha rivelato la discrepanza.

I moderni sistemi di bombatura compensano questa flessione e migliorano significativamente la consistenza dell'angolo. Per pezzi lunghi e applicazioni ad alto tonnellaggio, una bombatura corretta è essenziale.

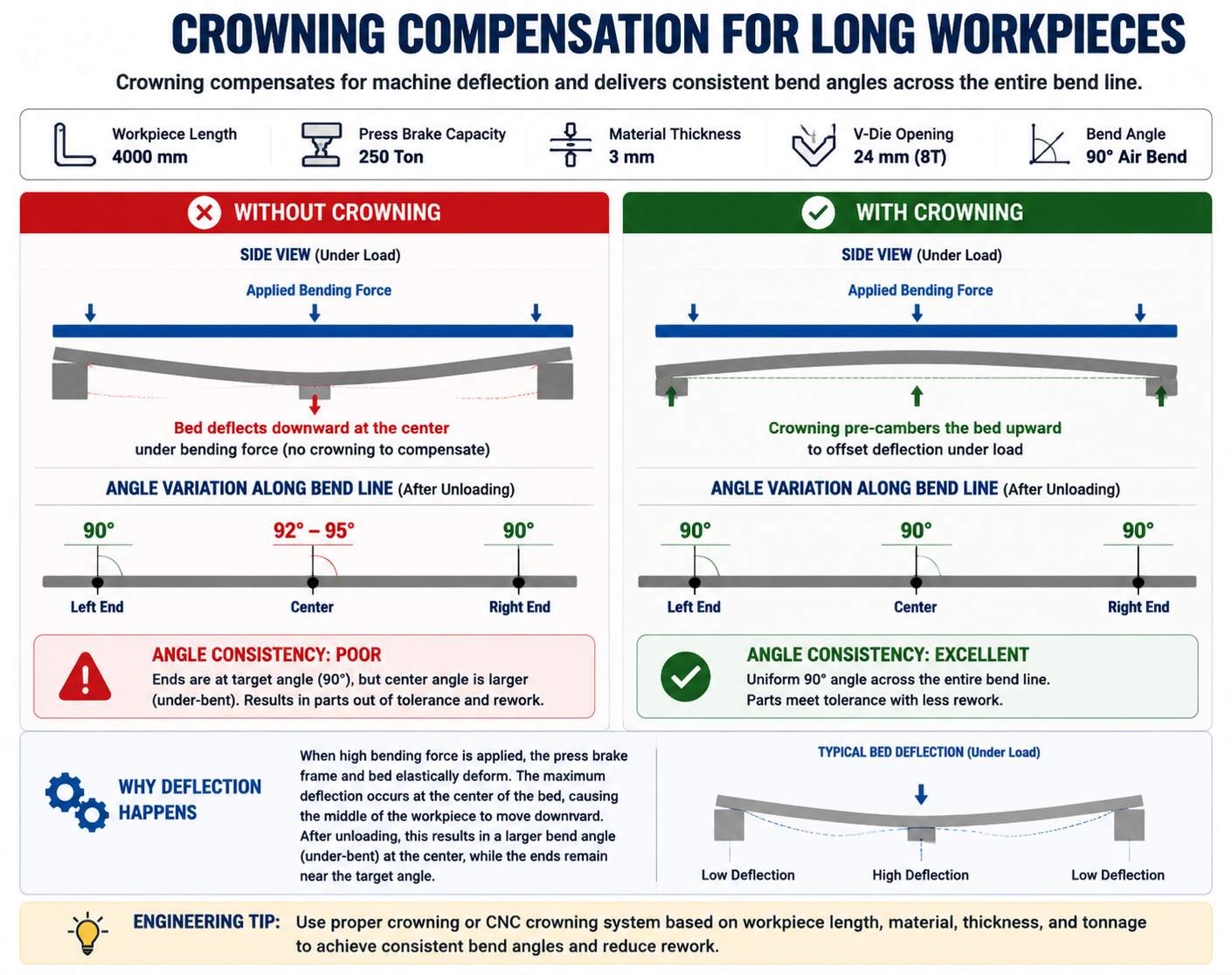

Figura 4. La compensazione della bombatura aiuta a mantenere angoli costanti su pezzi lunghi.

Causa n. 6: Errori di posizionamento del registro posteriore

La precisione del registro posteriore influisce direttamente sulle dimensioni della flangia. Anche quando gli angoli di piegatura sono corretti, un posizionamento impreciso può creare pezzi inutilizzabili. Le cause più comuni includono errori di calibrazione del servomotore, usura meccanica, componenti allentati, danni da urto e manutenzione insufficiente.

Un errore di posizionamento anche di una frazione di millimetro può generare variazioni dimensionali sostanziali nei prodotti finiti. La calibrazione periodica e la verifica del primo pezzo rimangono pratiche fondamentali per il controllo qualità.

Causa n. 7: Pianificazione inadeguata della sequenza di curvatura

Molti problemi di piegatura iniziano ben prima che venga eseguita la prima piega. Una sequenza di piegatura errata può causare interferenze tra i pezzi, collisioni tra gli utensili, difficoltà di posizionamento ed errori dimensionali cumulativi.

Esempio di produzione

Un operatore piega diverse flange corte prima di formare la flangia lunga principale su un involucro complesso. Le piegature iniziali interferiscono con il posizionamento durante le operazioni successive, aumentando la variabilità dimensionale e i tempi di impostazione. Una sequenza rivista elimina l'interferenza e migliora sia la precisione che la produttività.

Causa n. 8: Selezione errata della forza di flessione o del tonnellaggio

Una piegatura stabile richiede calcoli precisi della forza. Un tonnellaggio insufficiente può impedire una corretta formatura del materiale. Un tonnellaggio eccessivo aumenta lo stress sugli utensili e sui componenti della macchina e può ridurne la durata.

Per calcoli accurati è necessario considerare il tipo di materiale, lo spessore del materiale, la lunghezza della piega, l'apertura a V e il metodo di piegatura. Molti operatori tentano di risolvere i problemi di qualità semplicemente aumentando la forza. Sebbene ciò possa sembrare efficace a breve termine, spesso crea nuovi problemi legati all'usura degli utensili e alle sollecitazioni della macchina. I calcoli di tonnellaggio basati su principi ingegneristici offrono una soluzione più affidabile.

Causa n. 9: Errori di tolleranza di piegatura e fattore K.

Lo sviluppo di modelli piani dipende da calcoli accurati delle tolleranze di piegatura. Presupposti errati spesso portano a dimensioni complessive non corrette, interferenze in fase di assemblaggio, difficoltà di saldatura e ripetute regolazioni dell'assetto.

Le variabili chiave includono lo spessore del materiale, il raggio interno, il fattore K e il metodo di piegatura. I valori di tolleranza di piegatura più affidabili derivano da misurazioni effettive di produzione, piuttosto che da valori CAD predefiniti. I produttori che convalidano continuamente i propri dati di piegatura ottengono una maggiore uniformità dimensionale.

Causa n. 10: Mancanza di procedure standardizzate

Tra tutte e dieci le cause discusse in questa guida, la mancanza di standardizzazione è spesso la più dannosa. Molte officine di lavorazione dipendono fortemente dall'esperienza del singolo operatore. Di conseguenza, un turno può produrre pezzi accettabili, mentre un altro turno può ottenere risultati incoerenti pur utilizzando la stessa macchina, lo stesso materiale e gli stessi utensili.

I produttori di livello mondiale riducono questa variabilità attraverso procedure documentate che definiscono le regole di selezione degli utensili, i parametri specifici dei materiali, i valori di compensazione del ritorno elastico, le procedure di impostazione, i requisiti di ispezione e i punti di controllo della qualità. La standardizzazione trasforma la qualità della piegatura da dipendente dall'operatore a dipendente dal processo.

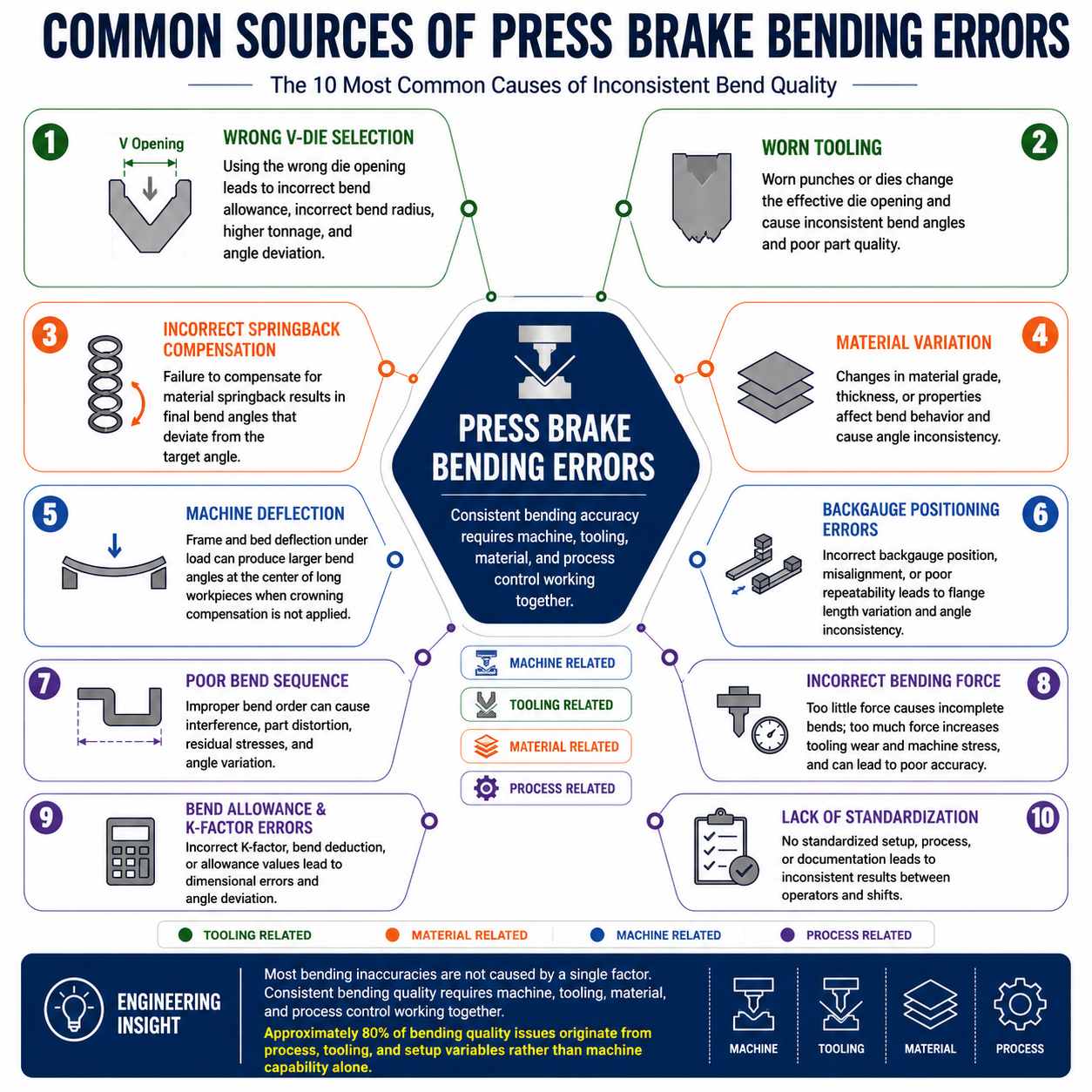

Figura 5. Fonti comuni di errori di piegatura nella pressa piegatrice in relazione a utensili, materiali, macchine e variabili di processo.

Come i principali produttori raggiungono una precisione ripetibile

Le aziende note per la qualità costante delle loro piegature raramente si affidano al metodo per tentativi ed errori. Preferiscono invece sviluppare sistemi che riducono la variabilità e migliorano la ripetibilità nel tempo.

· Database dei materiali

· database Springback

· Selezione standardizzata degli utensili

· Ispezioni del primo pezzo

· Programmi di manutenzione preventiva

· Programmi di calibrazione del retroregistro

· Documentazione del processo

· Sistemi di formazione per operatori

Queste pratiche diventano un vantaggio competitivo perché consentono di replicare le conoscenze di configurazione collaudate tra operatori, turni e lotti di produzione.

Prospettiva ingegneristica: perché i problemi di precisione spesso si ripresentano dopo soluzioni temporanee.

Una delle situazioni più frustranti nella lavorazione della lamiera si verifica quando un problema di piegatura sembra risolto, salvo poi ripresentarsi dopo pochi giorni o settimane. Un operatore regola l'angolo, la produzione migliora e il problema scompare temporaneamente. Poi, improvvisamente, si ripresenta.

Questo ciclo si verifica perché molte officine di lavorazione dei metalli correggono i sintomi anziché le cause profonde. Un'officina potrebbe riscontrare angoli di piegatura incoerenti e reagire modificando la profondità di piegatura. L'angolo sembra di nuovo corretto, ma la causa reale potrebbe essere la variazione del materiale, l'usura degli utensili, le impostazioni di bombatura o la compensazione del ritorno elastico. Poiché la causa principale non è mai stata affrontata, il problema finisce per ripresentarsi.

Realizzazione di un sistema di controllo della precisione di piegatura

I produttori leader non gestiscono la precisione di piegatura solo grazie all'esperienza. Costruiscono un sistema di controllo attorno al processo di piegatura. Un sistema pratico di controllo della precisione di piegatura è in genere composto da cinque livelli.

Casi di studio sulla produzione

Caso di studio n. 1: Produzione di custodie in acciaio inossidabile

Un'azienda produttrice di custodie elettriche ha riscontrato variazioni ricorrenti nell'angolo di piegatura durante il passaggio dall'acciaio dolce all'acciaio inossidabile. La prima soluzione adottata è stata quella di aumentare la profondità di piegatura e regolare le impostazioni della macchina. I risultati sono migliorati temporaneamente, ma l'incoerenza è persistita.

L'analisi delle cause principali ha dimostrato che i valori di ritorno elastico utilizzati erano stati sviluppati per l'acciaio dolce anziché per l'acciaio inossidabile. L'azione correttiva è consistita nella creazione di una tabella di riferimento per il ritorno elastico dell'acciaio inossidabile e nella definizione di valori di compensazione specifici per il materiale. Il risultato è stato una riduzione della variazione angolare, tempi di setup più rapidi e un tasso di scarto inferiore.

Caso di studio n. 2: Variazione dell'angolo del pezzo in lavorazione lungo

Un'azienda produttrice di pannelli strutturali ha segnalato che l'angolo centrale era fuori tolleranza, mentre le estremità erano vicine al valore target. Gli operatori hanno inizialmente sospettato un'usura degli utensili. Un'indagine ha rivelato un'insufficiente compensazione della bombatura. Dopo un'adeguata regolazione della bombatura, la uniformità dell'angolo è migliorata lungo l'intera lunghezza del pezzo.

Caso di studio n. 3: Risultati incoerenti tra operatori

Un impianto di produzione ha segnalato che il turno A produceva pezzi di qualità costante, mentre il turno B generava frequenti rilavorazioni. Le attrezzature, i materiali e gli utensili erano gli stessi. La causa principale era l'assenza di procedure di impostazione standardizzate. Ogni operatore utilizzava valori di compensazione, metodi di impostazione e tecniche di ispezione differenti. Dopo l'introduzione di standard di piegatura documentati, la costanza della produzione è migliorata significativamente.

Miti comuni sulla precisione della piegatura

Piano di miglioramento dell'accuratezza raccomandato

Per le officine di lavorazione che desiderano ottenere miglioramenti immediati, la seguente sequenza solitamente garantisce un elevato ritorno sull'investimento. La maggior parte dei produttori può raggiungere miglioramenti tangibili senza dover acquistare nuove attrezzature.

Lista di controllo pratica per la precisione della piegatura

Prima di iniziare la produzione, verificare i seguenti elementi:

Questa semplice lista di controllo può eliminare molti problemi comuni di produzione prima che si verifichino.

Guida alle risorse dell'Engineering Hub

Per aiutare i produttori a migliorare la precisione della piegatura, lo ZYCO Engineering Hub fornisce risorse tecniche pratiche a supporto degli argomenti trattati in questa guida.

Nel loro insieme, queste risorse forniscono un quadro pratico per ridurre gli errori di piegatura e migliorare la coerenza della produzione.

Conclusione

Per migliorare la precisione della piegatura con una pressa piegatrice è necessario molto più che acquistare attrezzature migliori. Le aziende produttrici che controllano sistematicamente le variabili relative a macchinari, utensili, materiali e processi ottengono costantemente una qualità migliore, tassi di scarto inferiori e una maggiore redditività.Richiede un approccio ingegneristico sistematico che combini la corretta selezione degli utensili, dati verificati sui materiali, controllo del ritorno elastico, manutenzione delle macchine, calcoli accurati del tonnellaggio, convalida del sovrametallo di piegatura, regolazione della bombatura, calibrazione del registro posteriore e standardizzazione del processo.

I produttori di maggior successo comprendono che la precisione della piegatura è il risultato di un intero sistema di produzione, non di una singola impostazione della macchina. Controllando i dieci fattori descritti in questa guida, i produttori possono ridurre gli scarti, migliorare la uniformità, aumentare la produttività e fornire prodotti di qualità superiore ai clienti di tutto il mondo.

Con il progressivo assottigliarsi delle tolleranze di produzione e l'aumento delle aspettative dei clienti, le pratiche di piegatura basate su criteri ingegneristici rimarranno uno dei fondamenti più importanti per una lavorazione della lamiera di successo.

Saperne di più

Esplora l'hub di ingegneria ZYCO:

calculator.zycomachine.com/engineering-tools

Contenuto dello schema FAQ

Perché l'angolo di piegatura non è uniforme?

Angoli di piegatura incoerenti sono comunemente causati da variazioni del materiale, differenze di ritorno elastico, usura degli utensili, problemi di bombatura, errori di posizionamento del registro posteriore o procedure di impostazione incoerenti.

In che modo l'apertura a V della matrice influisce sulla precisione di piegatura?

L'apertura a V influenza i requisiti di forza, il raggio interno, il comportamento di ritorno elastico, la qualità della superficie e la consistenza dell'angolo. La scelta di un'apertura errata spesso porta a risultati instabili.

Il tipo di materiale influisce sul ritorno elastico?

Sì. Materiali diversi producono valori di ritorno elastico diversi. L'acciaio inossidabile in genere produce un ritorno elastico maggiore rispetto all'acciaio dolce, mentre l'alluminio spesso richiede raggi e ipotesi di compensazione diversi.

Quali sono le cause delle diverse angolazioni di curvatura lungo un pezzo in lavorazione di grandi dimensioni?

La flessione della macchina e un'insufficiente compensazione della bombatura sono cause comuni di variazione dell'angolo su pezzi lunghi.

Con quale frequenza è necessario ispezionare gli utensili della pressa piegatrice?

La frequenza delle ispezioni dipende dal volume di produzione e dal tipo di materiale, ma gli utensili dovrebbero essere controllati regolarmente per prevenire problemi di precisione dovuti all'usura.

Una pressa piegatrice migliore può risolvere tutti i problemi di precisione?

No. La precisione della piegatura dipende dalla macchina, dagli utensili, dal materiale e dal controllo del processo, che lavorano insieme.

Qual è il modo più rapido per migliorare la precisione delle piegature?

La standardizzazione delle procedure di impostazione, della selezione della matrice a V, della compensazione del ritorno elastico e dell'ispezione del primo pezzo solitamente consente di ottenere i miglioramenti più rapidi.

Perché operatori diversi ottengono risultati diversi?

Nella maggior parte dei casi, le variazioni tra i diversi operatori sono dovute a procedure incoerenti piuttosto che a limiti intrinseci delle macchine.
