Come ridurre il ritorno elastico dell'acciaio inossidabile durante la piegatura con pressa piegatrice?

Una guida professionale di ingegneria per fabbricanti di lamiere, operatori di presse piegatrici e ingegneri di attrezzature.

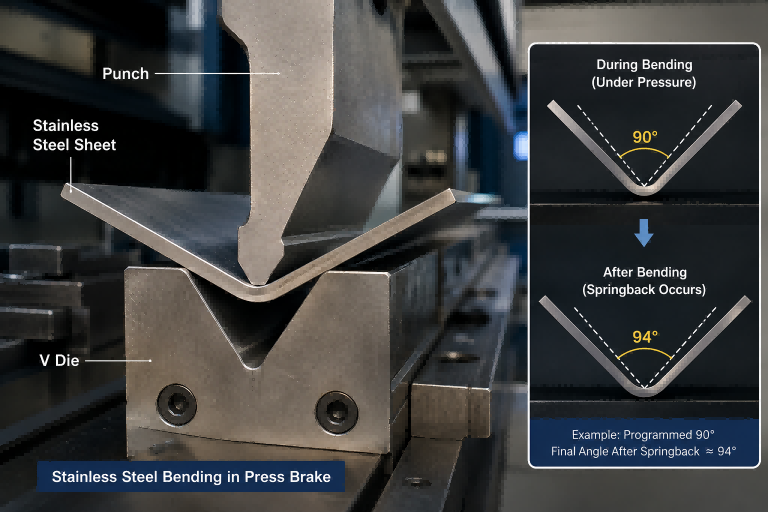

 Figura 1. Processo di piegatura dell'acciaio inossidabile in un ambiente di pressa piegatrice CNC.

Nella lavorazione dell'acciaio inossidabile, il ritorno elastico è una delle cause più comuni di imprecisione nell'angolo di piegatura.
Rispetto all'acciaio dolce o all'alluminio, l'acciaio inossidabile immagazzina una maggiore energia elastica durante la flessione, consentendo al materiale di recuperare parzialmente la sua forma originale dopo il rilascio della forza di flessione.

Per gli operatori di presse piegatrici e i progettisti di attrezzature, il ritorno elastico incontrollato può portare a ripetute correzioni dell'angolo, pezzi non uniformi, problemi di assemblaggio e una riduzione dell'efficienza produttiva.

Nei reali ambienti di produzione di lamiere, un efficace controllo del ritorno elastico non si ottiene solo con il tonnellaggio della macchina. Dipende da una combinazione di fattori quali il comportamento del materiale, l'apertura della matrice a V, il raggio del punzone, il metodo di piegatura, la precisione della macchina e l'esperienza dell'operatore.

Perché l'acciaio inossidabile produce una maggiore elasticità

La ragione principale risiede nell'elevata resistenza allo snervamento e nell'elasticità dell'acciaio inossidabile.

Durante la piegatura con pressa piegatrice, lo strato esterno della lamiera subisce una sollecitazione di trazione, mentre lo strato interno subisce una compressione. Dopo lo scarico, parte della deformazione elastica si recupera naturalmente, causando una leggera apertura dell'angolo di piega.

Tra le tipologie più comuni di acciaio inossidabile:

• L'acciaio inossidabile 201 solitamente produce un ritorno elastico maggiore
• L'acciaio inossidabile 304 è più stabile ma comunque significativo
• L'acciaio inossidabile ad alta resistenza richiede valori di compensazione più elevati

Nelle officine di fabbricazione, gli operatori notano spesso che due lotti diversi dello stesso spessore di materiale possono produrre risultati di ritorno elastico differenti. Per questo motivo, gli operatori esperti eseguono sempre delle prove di piegatura prima della produzione in serie.

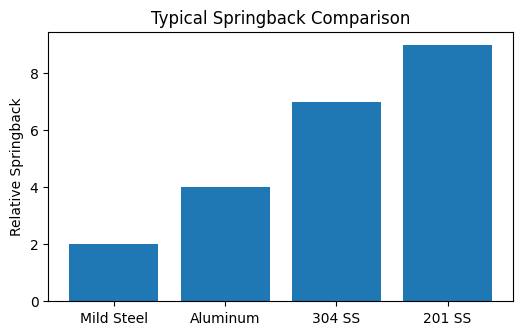

 Figura 2. Tendenza relativa al ritorno elastico nei materiali comuni in lamiera.

Come l'apertura della matrice a V influisce sul ritorno elastico

La scelta della matrice a V è uno dei fattori più importanti che influenzano il ritorno elastico dell'acciaio inossidabile.

Un'apertura a V più ampia crea un raggio di curvatura interno maggiore. Ciò riduce la deformazione plastica e aumenta il recupero elastico dopo lo scarico.

Logica generale di produzione:

• Ampia apertura a V → Raggio maggiore → Maggiore ritorno elastico
• Apertura a V più piccola → Raggio più piccolo → Minore ritorno elastico

Tuttavia, l'utilizzo di un'apertura a V eccessivamente piccola può creare:

• Marcatura della superficie
• Fessurazione del materiale
• Domanda di tonnellaggio eccessiva
• Usura accelerata degli utensili

Nelle applicazioni di piegatura dell'acciaio inossidabile, molti produttori di utensili raccomandano di selezionare un'apertura a V pari a circa 6-8 volte lo spessore del materiale, a seconda dei requisiti di raggio e della qualità della superficie.

Air Bending vs Bottoming

La piegatura ad aria è attualmente il metodo di piegatura più diffuso nella produzione moderna di presse piegatrici CNC, in quanto offre un controllo flessibile dell'angolo e minori esigenze in termini di utensili.

Tuttavia, la flessione dell'aria produce anche un ritorno elastico maggiore rispetto al fine corsa.

La formatura dal basso spinge il materiale più in profondità nello stampo, riducendo il recupero elastico e migliorando la consistenza dell'angolo. Questo metodo è comunemente utilizzato per componenti in acciaio inossidabile di alta precisione con requisiti di tolleranza rigorosi.

Negli ambienti di produzione reali, la maggior parte delle fabbriche bilancia velocità e precisione di produzione combinando:

• Piegatura dell'aria per la produzione standard
• Fondo per componenti di precisione
• Compensazione dell'angolo per la ripetibilità

Metodi pratici utilizzati dai fabbricanti per ridurre il ritorno elastico

· Utilizzare la compensazione dell'eccessiva piegatura angolare nel controllore CNC.

· Evitare aperture a V sovradimensionate per lamiere sottili di acciaio inossidabile.

· Mantenere fornitori e lotti di materiali costanti.

· Sui pezzi lunghi, utilizzare sistemi di bombatura per mantenere la coerenza dell'angolo.

· Eseguire delle prove di piegatura su campioni prima della produzione in serie.

· Ispezionare regolarmente le condizioni di usura dei punzoni e delle matrici.

Strumenti di ingegneria correlati

Conclusione

Il ritorno elastico è un fenomeno naturale nella piegatura dell'acciaio inossidabile, soprattutto nelle applicazioni di piegatura ad aria.
Un controllo accurato del ritorno elastico richiede non solo la precisione della macchina, ma anche una profonda conoscenza della geometria degli utensili, delle proprietà dei materiali e una solida esperienza pratica di produzione.

Per le moderne aziende di lavorazione della lamiera, padroneggiare la compensazione del ritorno elastico è essenziale per ottenere una precisione angolare stabile, ridurre gli scarti e migliorare l'efficienza produttiva.

Questo articolo è stato creato per i professionisti della lavorazione della lamiera, gli operatori di presse piegatrici, gli ingegneri addetti agli stampi e i produttori industriali.
