Principio di funzionamento dell'asse di bombatura della pressa piegatrice

Cos'è l'asse di incoronazione?

Durante la lavorazione sulla piegatrice, in particolare quando si piegano lunghe lunghezze, lamiere spesse o materiali ad alta resistenza, la parte centrale è soggetta ad angoli di piegatura incoerenti a causa della "deflessione della matrice superiore o inferiore (deformazione di piegatura)" — ovvero gli angoli su entrambi i lati sono normali e l'angolo centrale è troppo grande (angolo aperto).
Per risolvere questo problema è stato progettato il "Crowning Axis", che regola automaticamente o manualmente la deformazione della parte centrale del banco da lavoro, per garantire angoli di piegatura costanti.

Tipi comuni di asse di coronamento

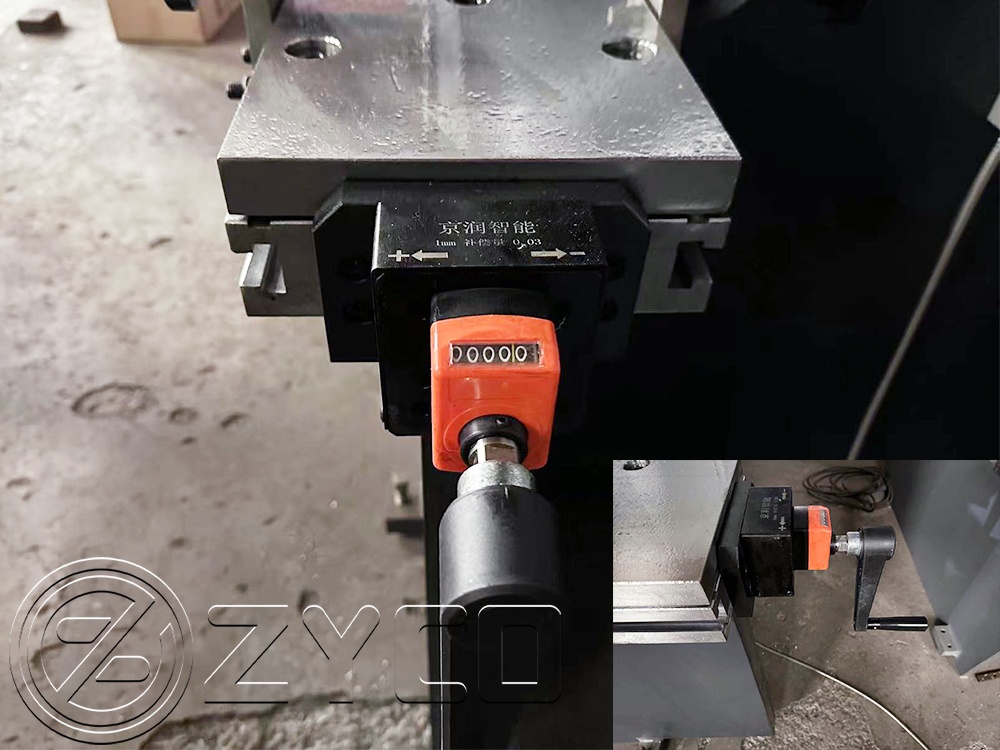

1. Bombatura meccanica manuale

✅ Caratteristiche:

Regolare manualmente l'importo della compensazione (solitamente con una chiave inglese o un volantino);

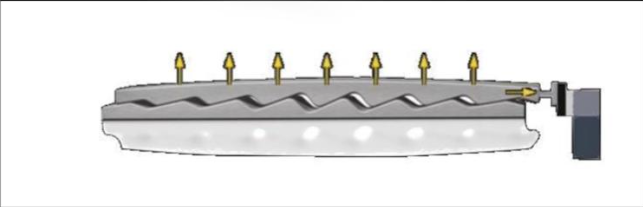

La struttura è del tipo a cuneo, generalmente costituita da una fila intera di ferri inclinati, spessi al centro e sottili ad entrambe le estremità;

Non è coinvolto alcun motore o sistema CNC.

✅ Composizione strutturale:

Base fissa, blocco inclinato mobile, vite di regolazione o volantino

✅ Principio di funzionamento:

Ruotare manualmente il volantino, spostare il blocco inclinato, sollevare la parte centrale del banco di lavoro inferiore e impostare manualmente l'importo della compensazione per diversi spessori/lunghezze della piastra.

✅ Vantaggi:

Basso costo;

Basso tasso di guasti e semplice manutenzione;

Adatto a piccole fabbriche o situazioni in cui viene lavorato un solo tipo di lastra.

❌ Svantaggi:

L'operazione dipende dall'esperienza e non è adatta ai principianti;

La precisione non è elevata e la coerenza dell'angolo è facilmente influenzata da fattori umani;

Non può adattarsi automaticamente a processi diversi e deve essere regolato nuovamente ogni volta che si modifica lo spessore della piastra.

2. Incoronazione meccanica automatica

✅ Caratteristiche:

Controllato dal sistema CNC, il il valore di compensazione viene impostato automaticamente;

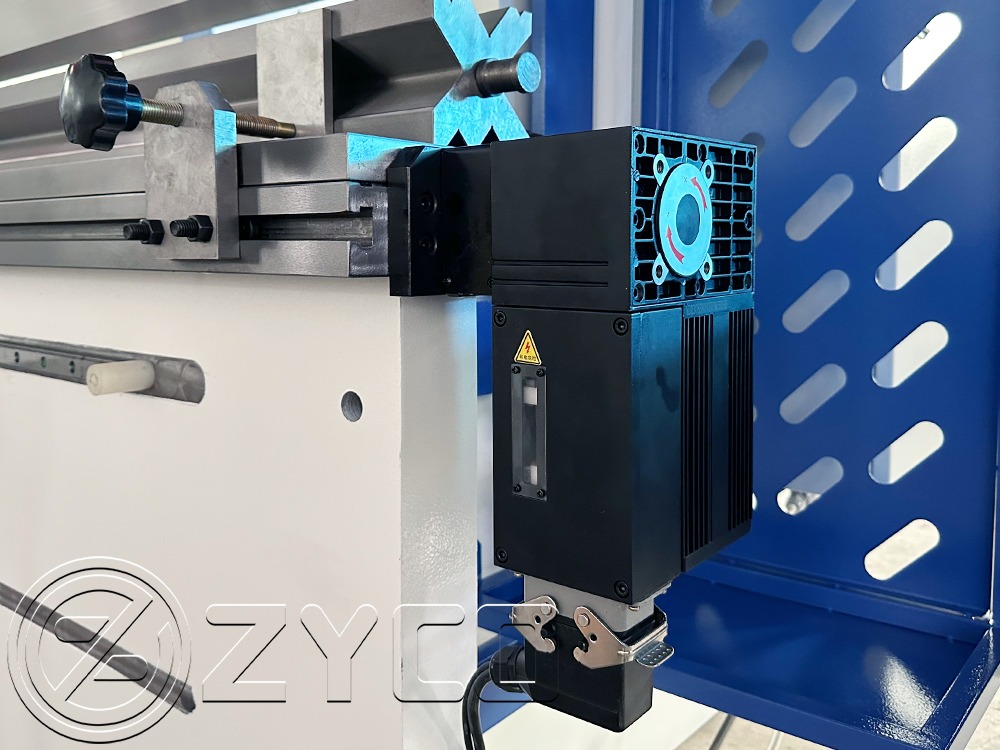

La maggior parte di essi utilizza una struttura con servomotore + azionamento a vite per azionare il gruppo a cuneo;

La precisione e la coerenza sono molto più elevate rispetto alla tipologia manuale.

✅ Composizione strutturale:

Gruppo a cuneo fisso, gruppo a cuneo mobile, struttura motore + vite o cremagliera, sistema di feedback di posizione (encoder)

✅ Principio di funzionamento:

Il sistema CNC (come EASYCAT、DELEM、ESA、CYBELEC, ecc.) calcola automaticamente la flessione in base allo spessore della piastra di input, allo stampo, alla lunghezza, ecc.;

Emette automaticamente istruzioni per controllare il motore per muovere il cuneo;

Ottenere una compensazione della deformazione nell'area centrale e compensare con precisione la flessione.

✅ Vantaggi:

Compensazione automatica per migliorare l'efficienza;

Cooperare con il cambio di programma, l'angolo è sempre coerente;

Non dipende dall'esperienza dell'operatore ed è adatto alla produzione multi-varietà e multi-lotto.

❌ Svantaggi:

Il costo è leggermente più alto;

I requisiti di manutenzione per motori e viti sono più elevati.

Tabella comparativa riassuntiva
