ZYCO
1. Il sistema di controllo elettroidraulico E-Touch di nuova generazione è dotato di un'interfaccia touchscreen intuitiva con pulsanti e icone di grandi dimensioni, semplificando notevolmente la programmazione CNC.
2. La configurazione di base include il controllo di 4+1 assi (Assi Y1/Y2/X/R con compensazione della deflessione), con opzioni di espansione facoltative come Z1/Z2/X2/R2.
3. Incorporato moduli intelligenti di diagnostica e manutenzione Consentono agli utenti di monitorare lo stato del sistema in tempo reale, risolvere rapidamente i problemi e eseguire la manutenzione.

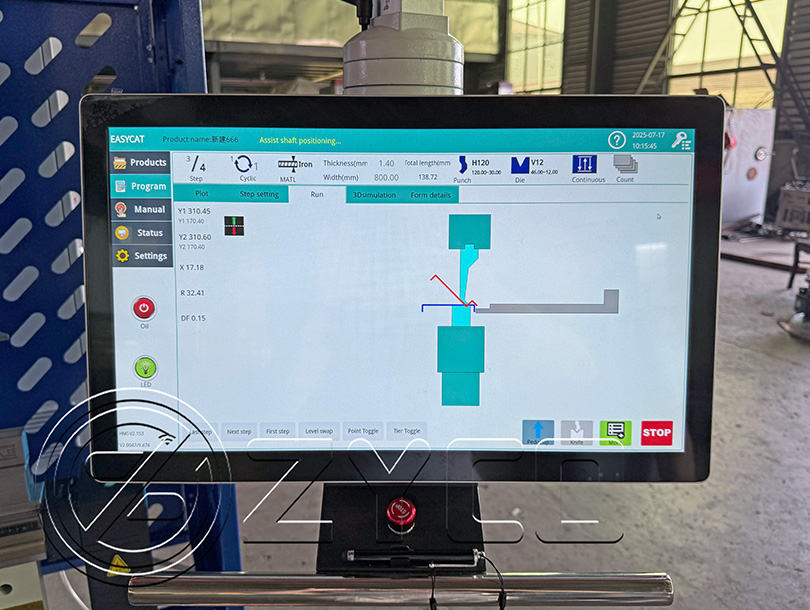

Sistema di controllo
- L'interfaccia intuitiva utilizza un design basato su icone, semplificando la programmazione per la piegatura in lotti a più fasi e migliorando significativamente l'efficienza del processo.
- Dotato di un touchscreen a colori da 21,5 pollici ad alta precisione importato da Taiwan, supporta il multi-touch e una varietà di gesti per una visualizzazione chiara e dettagliata.
- La programmazione grafica intelligente genera automaticamente i piani di processo di piegatura ed esegue la verifica delle interferenze, supportando le simulazioni di processo in fase di pre-produzione.
Visualizza altro +
Sistema idraulico
- Il gruppo valvola centrale utilizza prodotti del marchio BFL, garantendo prestazioni stabili, di alta precisione e di lunga durata.
- La pressione idraulica può essere regolata con precisione per adattarsi perfettamente ai requisiti di forza di flessione dei diversi materiali.
- Il sistema di controllo sincrono servo-idraulico è caratterizzato da un design compatto, una spaziatura ottimizzata dei cilindri idraulici e un'eccellente tolleranza al carico.
Visualizza altro +

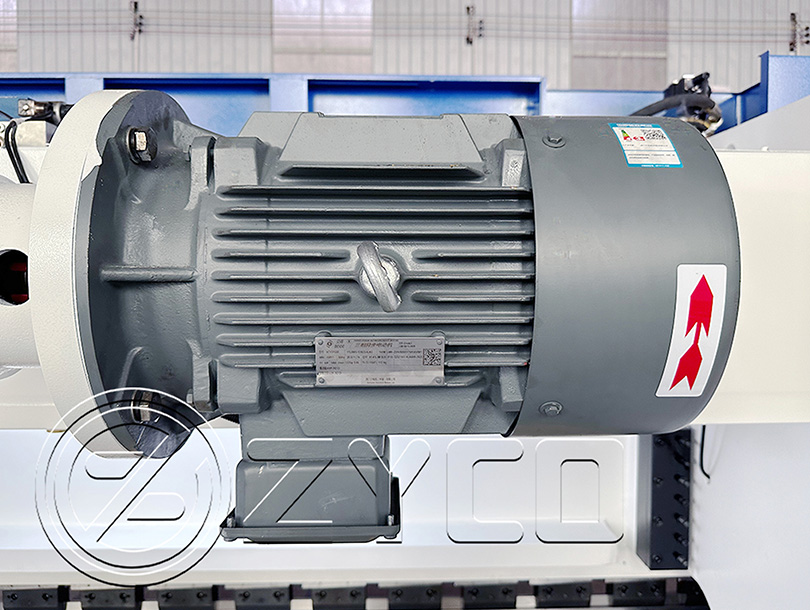

Motore principale
- Motore Siemens originale per qualità e durata affidabili.
- Bassa rumorosità di funzionamento ed eccellente efficienza energetica.
- Sistema completo di assistenza post-vendita.
Visualizza altro +
Calibro posteriore
- Le viti a ricircolo di sfere e le guide lineari di alta precisione importate sostituiscono i tradizionali meccanismi di trasmissione, garantendo un'accuratezza di posizionamento stabile nel tempo.
- L'intero sistema viene sottoposto a un processo di tempra ad alta temperatura per eliminare efficacemente le tensioni interne, migliorare le proprietà del materiale e prevenire deviazioni di precisione causate da deformazioni strutturali.
Visualizza altro +

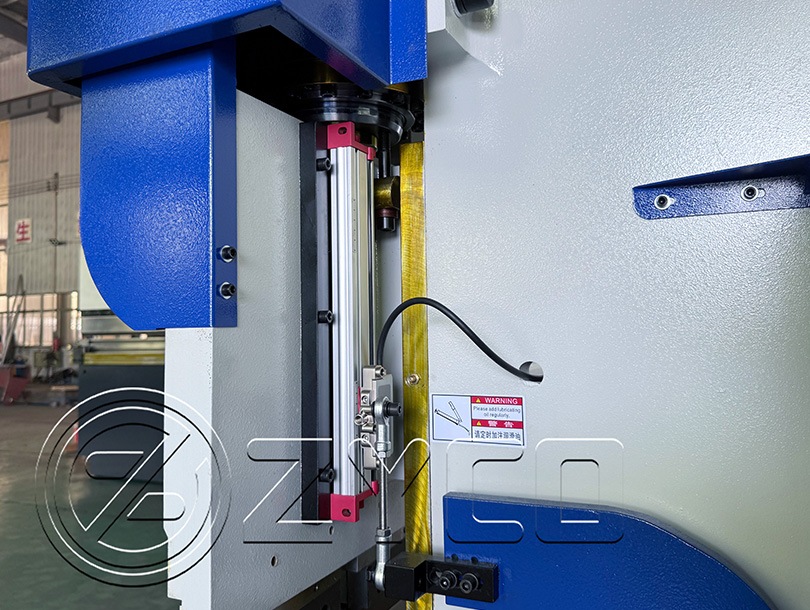

Scala
- L'elemento di misurazione principale utilizza una bilancia del marchio BFL.
- Precisione di misurazione elevatissima e tempi di risposta rapidissimi.
- Durevole e di lunga durata.
Visualizza altro +
Visualizzazione della struttura interna
Per specifiche più dettagliate, non esitate a contattarci.
Schema strutturale di una piegatrice idraulica
1. Serbatoio dell'olio 2. Motore principale 3. Interruttore di fine corsa 4. Quadro elettrico 5. Dito di arresto
6. Calibro posteriore 7. Pannello a parete8. Cilindro dell'olio idraulico 9. Cursore 10. Sistema CNC
11. Serraggio rapido 12. Stampo superiore 13.Stampo inferiore 14.Piastra di supporto del banco da lavoro
Disegno del pezzo in lavorazione
Immagini di esempio
Questa pagina non supporta la visualizzazione dei parametri singolarmente. Per altri modelli, si prega di contattarci. |
Parametro | Unità | Valore |
Modello comune | | 63Tx2500 | 100TX3200 | 160Tx3200 | 200Tx4000 |
Pressione | KN | 630 | 1000 | 1600 | 2000 |
Lunghezza di piegatura | mm | 2500 | 3200 | 3200 | 3200 |
Distanza colonna | mm | 2030 | 2600 | 2600 | 2600 |
Altezza massima di apertura | mm | E=440 | E=480 | E=500 | E=520 |
Profondità della gola | mm | D=250 | D=320 | D=320 | D=320 |
Corsa di scorrimento (asse Y) | mm | 170 | 200 | 200 | 220 |
Velocità di scorrimento
| Nessun caricamento |
mm/s
| 200 |
In conclusione | 12 |
Ritorno | 170 |
Alimentazione del motore principale | KW | 5.5 | 7.5 | 11 | 15 |
Precisione della macchina
| ripetizione del cursore Y | mm | ≤±0,02 |
Posizionamento del cursore Y | mm | ≤±0,02 |
Posizionamento di ripetizione del calibro posteriore X, R | mm | ≤±0,05 |
Dimensioni (L*P*A) | m | 3 × 1,8 × 2,5 | 3,8 × 1,85 x 2,6 | 3,8 × 1,85 × 2,65 | 3,8 × 1,9 × 2,65 |
Peso | KG | 5500 | 7500 | 9500 | 12000 |
Partner
Foto dei clienti
Certificato d'onore
D: Come posso ottenere un preventivo preciso da parte vostra? A: Vi preghiamo di fornirci i dettagli relativi al materiale, allo spessore massimo e alla larghezza massima.
D: Potete fornire assistenza OEM?
A: Sì, certo. Il tuo progetto è accettato, il tuo logo può essere utilizzato sulla macchina.
D: Qual è il costo di spedizione? Dalla Cina al tuo paese?
A: Possiamo spedire la macchina al vostro porto o al vostro indirizzo di consegna via mare o aereo. Vi preghiamo gentilmente di comunicarci il porto o l'indirizzo più vicino, completo di codice postale. Collaboriamo con spedizionieri affidabili per garantire una consegna sicura, comoda e puntuale.
D: Accettate pagamenti tramite lettera di credito?
A: Sì, normalmente il nostro pagamento è 30%+70% T/T, ma accettiamo anche il pagamento tramite LC.
D: Come si usa questa macchina?
A: Tramite la linea video della nostra fabbrica, oppure possiamo inviarvi il video direttamente.
D: E per quanto riguarda il servizio di messa in servizio?
A: Possiamo offrire un servizio di collaudo, ma l'acquirente dovrà farsi carico delle spese dei biglietti aerei.
D: Offrite corsi di insegnamento e formazione?
A: Formazione presso lo stabilimento del fornitore.
