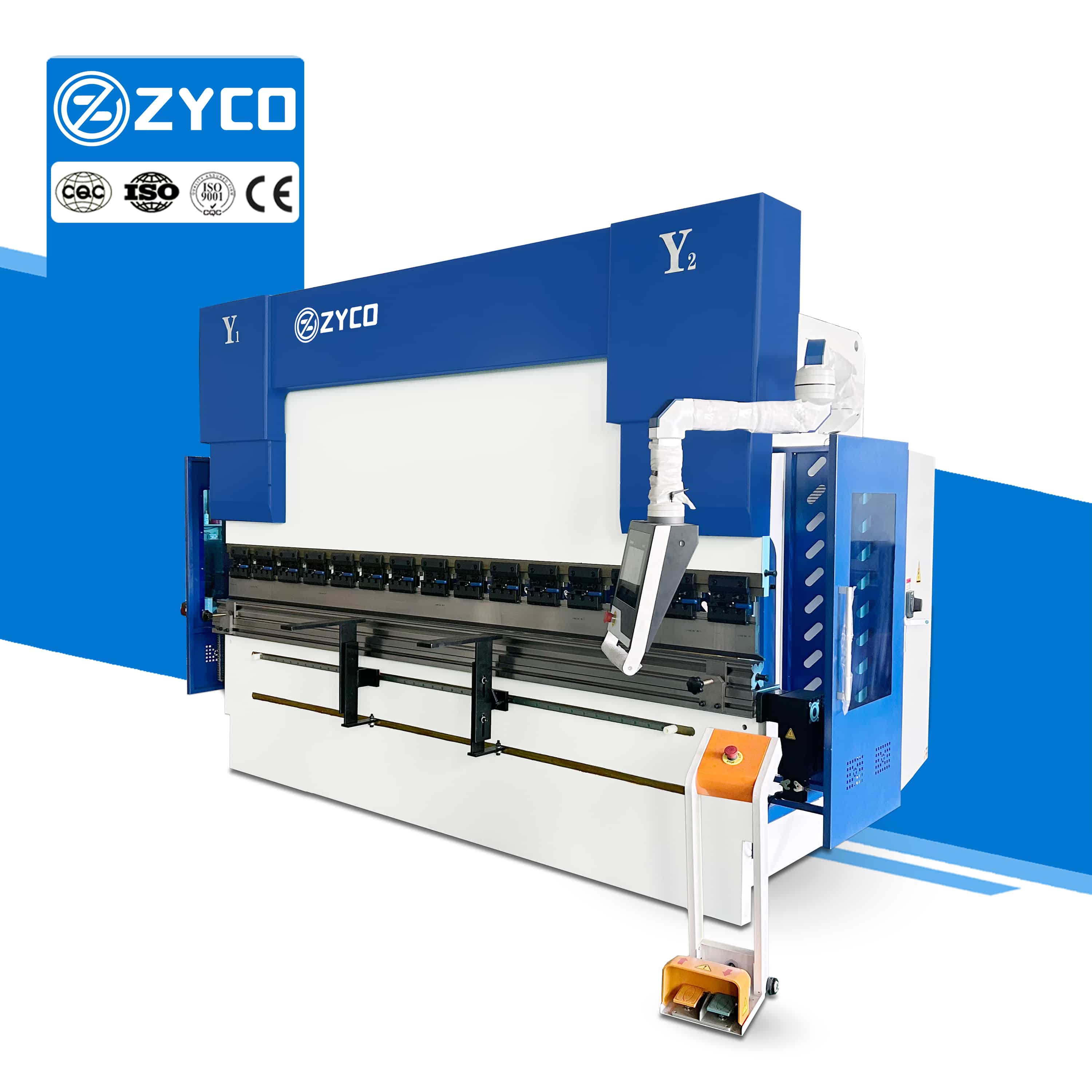

1. Ingegneria di precisione: la pressa piegatrice elettroidraulica DA53T è dotata di un sistema CNC ad alta precisione, fornire controllo eccezionale di angoli di piegatura e posizionamento, garantendo un funzionamento preciso e affidabile ogni volta, con conseguente risultato costante di alta qualità pezzi in lavorazione.
2. Prestazioni di flessione versatili: con le sue elevata forza di flessione e ampia gamma di lavorazione, la macchina può lavorare in modo efficiente lamiere di vario spessore, fornendo prestazioni stabili e affidabili in una varietà di applicazioni.
3. Design intelligente: una striscia luminosa intelligente che cambia colore in base allo stato di flessione aiuta gli operatori a identificare rapidamente la modalità operativa corrente e migliora la sicurezza.

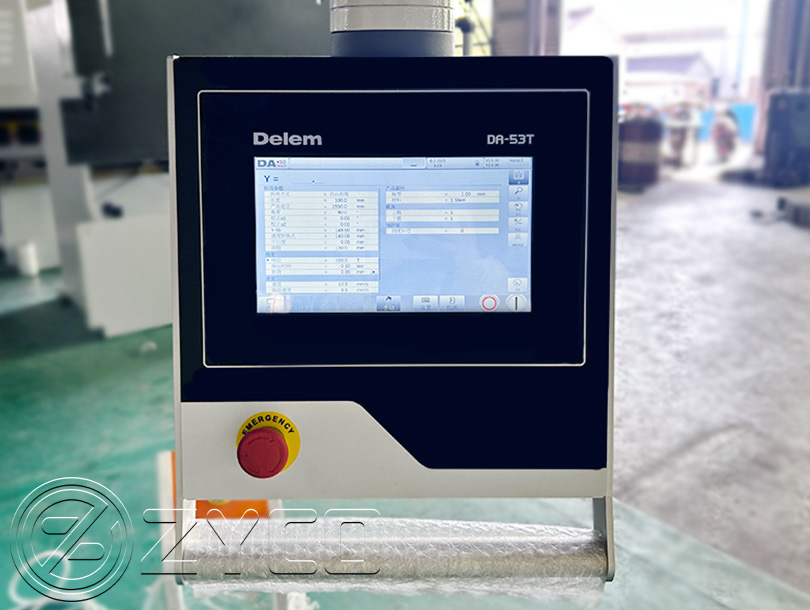

Sistema di controllo
- Un algoritmo intelligente integrato sull'asse Y coordina con precisione il controllo delle valvole a circuito aperto e a circuito chiuso.
- Dotato di un display touchscreen a colori ad alta definizione da 10,1 pollici, offre una visualizzazione chiara e intuitiva.
- Dispone di un database completo di stampi, materiali e prodotti ed è pienamente compatibile con sistemi servoassistiti e azionamenti a frequenza variabile.
Visualizza altro +
Scala
- Marchio garantito, con bilance GIVI importate dall'Italia.
- Posizionamento preciso e tempi di risposta rapidi.
- Qualità e durata affidabili.
Visualizza altro +
Motore principale
- Motore Siemens originale, di solida qualità, che garantisce un funzionamento stabile a lungo termine.
- Bassa rumorosità, risparmio energetico ed elevata efficienza.
- Viene fornito un supporto post-vendita completo per garantire la tua soddisfazione in ogni fase del processo.
Visualizza altro +
Calibro posteriore
- Le viti a ricircolo di sfere e le guide lineari di alta precisione importate garantiscono una solida base per un posizionamento stabile e preciso nel tempo.
- L'intera macchina viene sottoposta a un trattamento termico ad alta temperatura per eliminare completamente le tensioni interne, migliorare le proprietà del materiale e prevenire efficacemente le deviazioni di precisione causate da deformazioni strutturali.
Visualizza altro +
Guide ausiliarie
- Le guide ausiliarie, progettate simmetricamente, lavorano in sinergia con le guide principali per formare una struttura rigida e resistente alla torsione, garantendo un funzionamento fluido della slitta anche in presenza di carichi irregolari.
- Questo sistema resiste efficacemente ai momenti di carico decentrati e impedisce l'inclinazione del carrello, garantendo angoli di piegatura del pezzo costanti e un'accuratezza di lavorazione eccezionalmente elevata.
- Compensando le sollecitazioni anomale, protegge la struttura portante della macchina (come il telaio e le guide principali) da deformazioni o danni, prolungando la durata utile dell'apparecchiatura.
Visualizza altro +
Visualizzazione della struttura interna
Per specifiche più dettagliate, non esitate a contattarci.
Schema strutturale di una piegatrice idraulica
1. Serbatoio dell'olio 2. Motore principale 3. Interruttore di fine corsa 4. Quadro elettrico 5. Dito di arresto
6. Calibro posteriore 7. Pannello a parete8. Cilindro dell'olio idraulico 9. Cursore 10. Sistema CNC
11. Serraggio rapido 12. Stampo superiore 13.Stampo inferiore 14.Piastra di supporto del banco da lavoro
Disegno del pezzo in lavorazione
Immagini di esempio
Questa pagina non supporta la visualizzazione dei parametri singolarmente. Per altri modelli, si prega di contattarci. |
Parametro | Unità | Valore |
Modello comune | | 63Tx2500 | 100TX3200 | 160Tx3200 | 200Tx4000 |
Pressione | KN | 630 | 1000 | 1600 | 2000 |
Lunghezza di piegatura | mm | 2500 | 3200 | 3200 | 3200 |
Distanza colonna | mm | 2030 | 2600 | 2600 | 2600 |
Altezza massima di apertura | mm | E=440 | E=480 | E=500 | E=520 |
Profondità della gola | mm | D=250 | D=320 | D=320 | D=320 |
Corsa di scorrimento (asse Y) | mm | 170 | 200 | 200 | 220 |
Velocità di scorrimento
| Nessun caricamento |
mm/s
| 200 |
In conclusione | 12 |
Ritorno | 170 |
Alimentazione del motore principale | KW | 5.5 | 7.5 | 11 | 15 |
Precisione della macchina
| ripetizione del cursore Y | mm | ≤±0,02 |
Posizionamento del cursore Y | mm | ≤±0,02 |
Posizionamento di ripetizione del calibro posteriore X, R | mm | ≤±0,05 |
Dimensioni (L*P*A) | m | 3 × 1,8 × 2,5 | 3,8 × 1,85 x 2,6 | 3,8 × 1,85 × 2,65 | 3,8 × 1,9 × 2,65 |
Peso | KG | 5500 | 7500 | 9500 | 12000 |
Partner
Foto dei clienti
Certificato d'onore
Q: In che modo la pressa piegatrice contribuisce a mantenere angoli di piegatura costanti durante la produzione?A: Il sistema di controllo CNC coordina il movimento e il posizionamento della macchina durante ogni operazione di piegatura, contribuendo a mantenere angoli costanti da un pezzo all'altro. Ciò è particolarmente utile nella produzione in serie, dove la ripetibilità è fondamentale.
Q: Questa pressa piegatrice è in grado di piegare lamiere di acciaio inossidabile?
A: Sì. La pressa piegatrice può essere utilizzata per la piegatura dell'acciaio inossidabile quando la capacità della macchina e gli utensili sono adeguatamente abbinati allo spessore della lamiera e alla lunghezza di piegatura. L'acciaio inossidabile generalmente richiede una forza di piegatura maggiore rispetto all'acciaio dolce, quindi è importante selezionare la macchina corretta.
Q: Come posso ridurre i tempi di allestimento quando utilizzo una pressa piegatrice?
A: I tempi di setup possono essere ridotti predisponendo gli utensili corretti, programmando in anticipo le sequenze di piegatura e utilizzando il sistema CNC per memorizzare i programmi di piegatura più comuni. Ciò è particolarmente utile per ordini ripetuti e produzioni in serie.
Q: La pressa piegatrice può memorizzare i programmi di piegatura per la produzione ripetuta?
R: Sì. Le presse piegatrici a controllo numerico (CNC) possono memorizzare i programmi di piegatura, consentendo agli operatori di richiamare le impostazioni utilizzate in precedenza anziché dover reinserire i parametri per ogni ciclo di produzione. Ciò può migliorare l'efficienza e ridurre gli errori di impostazione.
