ZYCO
1. Posizionamento bidirezionale ad alta precisione, compensazione automatica del gioco della vite di comando, dotato di funzione anticollisione e protezione dal ritiro del materiale, che può prolungare la durata utile.
2. Touch screen da 10 pollici, supporta la preimpostazione dei parametri e la chiamata della libreria di processo.
3. Supporta la "programmazione multi-step" per ottenere forme complesse come quelle a Z e a U.
Sistema di controllo
- Dotato di un sistema CNC ad alte prestazioni, offre potenti capacità di elaborazione dati per garantire un posizionamento preciso al millimetro di ogni piegatura.
- Il sistema supporta il backup con un clic e il ripristino immediato dei parametri, riducendo notevolmente i tempi di debug delle apparecchiature e garantendo la continuità della produzione.
- Il dispositivo è dotato di un enorme spazio di archiviazione integrato, in grado di salvare oltre 500 programmi di elaborazione indipendenti; ogni programma supporta impostazioni flessibili fino a 40 processi, in grado di gestire facilmente diverse attività di produzione.
Visualizza altro +
Sistema idraulico
- Il gruppo valvole idrauliche ad alte prestazioni della tedesca Rexroth è stato adottato per garantire una risposta rapida e un controllo preciso del sistema, migliorando notevolmente la durata utile dei componenti chiave.
- Il suo sistema idraulico intelligente è in grado di regolare dinamicamente la pressione di lavoro e di adattarsi facilmente ai requisiti di lavorazione di lamiere di diversi spessori e materiali.
Visualizza altro +
Compensazione meccanica
- Viene adottato il modulo di compensazione in lega di acciaio ad alta resistenza e la precisione di compensazione di ±0,01 mm è ottenuta tramite lavorazione CNC di precisione, che elimina efficacemente la deformazione della piastra durante il processo di piegatura e garantisce angoli di piegatura uniformi su tutta la lunghezza.
- Il banco da lavoro adotta un design di compensazione indipendente a più stadi, in grado di regolare in modo mirato la distribuzione della pressione locale in base alla lunghezza di piegatura, allo spessore della piastra e alle differenze del materiale.
Visualizza altro +

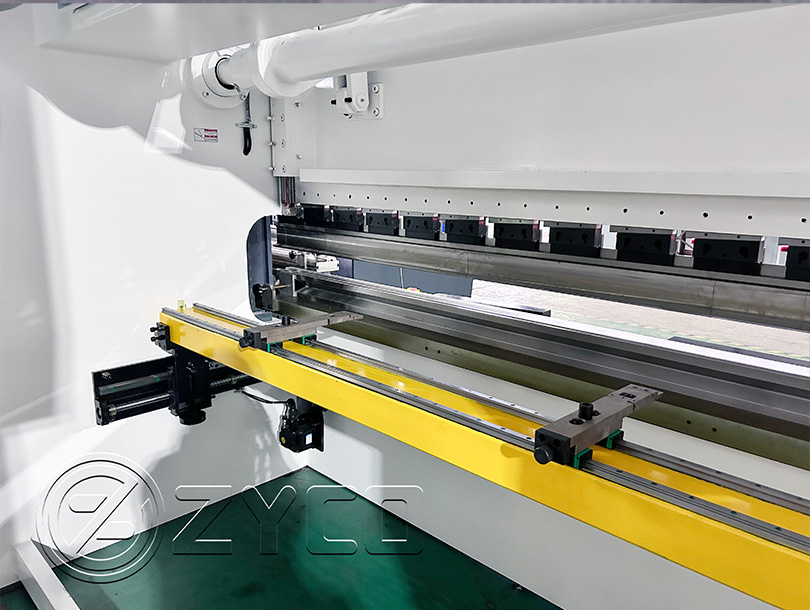

Calibro posteriore
- La vite a sfere ad alta precisione e la guida lineare importate vengono utilizzate per sostituire la tradizionale struttura di trasmissione, in modo che la precisione di posizionamento e la coerenza ripetitiva del registro posteriore possano raggiungere un salto di qualità.
- Per garantire la stabilità a lungo termine, eseguiamo un processo di rinvenimento ad alta temperatura sul sistema di riferimento posteriore per eliminare in modo significativo le sollecitazioni interne e migliorare la plasticità e la tenacità strutturale del materiale.
Visualizza altro +
Pompa dell'olio
- La pompa dell'olio è realizzata in ghisa ad alta resistenza, abbinata a un innovativo design strutturale silenzioso, che presenta un'eccellente tolleranza alle impurità dell'olio e migliora significativamente la durata dell'attrezzatura.
- La pompa dell'olio adotta una struttura ottimizzata della pompa a ingranaggi basata su ghisa ad alta resistenza per adattarsi a condizioni di lavoro complesse, ridurre la frequenza della manutenzione e garantire un funzionamento stabile a lungo termine.
Visualizza altro +
Visualizzazione della struttura interna
Per specifiche più dettagliate, non esitate a contattarci.
Schema della struttura della piegatrice idraulica
1. Serbatoio dell'olio 2. Motore principale 3. Finecorsa 4. Scatola elettrica 5. Dito di arresto
6.Calibro posteriore 7. Pannello a parete 8. Cilindro dell'olio idraulico 9.Slider 10.Sistema CNC
11. Bloccaggio rapido 12. Stampo superiore 13.Stampo inferiore 14.Piastra di supporto del banco da lavoro
Disegno del pezzo in lavorazione
Esempio di visualizzazione
Questa pagina non supporta la visualizzazione dei parametri uno per uno. Per altri modelli, contattateci. |
Parametro | Unità | Valore |
Modello comune | | 63Tx2500 | 100TX3200 | 160Tx3200 | 200Tx4000 |
Pressione | KN | 630 | 1000 | 1600 | 2000 |
Lunghezza di piegatura | mm | 2500 | 3200 | 3200 | 3200 |
Distanza tra le colonne | mm | 2030 | 2600 | 2600 | 2600 |
Altezza massima di apertura | mm | E=440 | E=480 | E=500 | E=520 |
Profondità della gola | mm | D=250 | D=320 | D=320 | D=320 |
Corsa di scorrimento (asse Y) | mm | 170 | 200 | 200 | 220 |
Velocità di movimento della diapositiva
| Nessun caricamento |
mm/s
| 200 |
Premendo | 12 |
Ritorno | 170 |
Potenza del motore principale | KW | 5.5 | 7.5 | 11 | 15 |
Precisione della macchina
| Ripetizione del cursore Y | mm | ≤±0,02 |
Posizionamento del cursore Y | mm | ≤±0,02 |
X, R posizionamento ripetuto del registro posteriore | mm | ≤±0,05 |
Dimensioni (L*P*A) | m | 3 × 1,8 × 2,5 | 3,8 × 1,85 x 2,6 | 3,8 × 1,85 × 2,65 | 3,8 × 1,9 × 2,65 |
Peso | KG | 5500 | 7500 | 9500 | 12000 |
Partner
Foto dei clienti
Certificato d'onore
D: Come posso ottenere un preventivo accurato da parte nostra? A: Forniscici i dettagli del materiale, lo spessore massimo e la larghezza massima.
D: Potete fornire assistenza OEM?
R: Sì, possiamo. Il tuo design verrà accettato e il tuo logo potrà essere utilizzato sulla macchina.
D: Quali sono i costi di spedizione? dalla Cina al tuo paese?
R: Possiamo spedire la macchina al tuo porto o indirizzo di casa via mare o aereo. Ti preghiamo gentilmente di comunicarci il porto o l'indirizzo più vicino con il codice postale. Ci avvaliamo di un agente di spedizione affidabile per garantire una consegna sicura, conveniente e puntuale.
D: Accettate pagamenti tramite LC?
R: Sì, normalmente il nostro pagamento è del 30% + 70% T/T, ma è accettabile anche il pagamento tramite LC.
D: Come si usa questa macchina?
A: Linea video della nostra fabbrica oppure ti inviamo direttamente il video.
D: Che dire del servizio di messa in servizio?
A: Possiamo offrire un servizio di messa in servizio, l'acquirente deve permettersi i biglietti aerei.
D: Offrite servizi di insegnamento e formazione?
A: Formazione presso lo stabilimento del fornitore.
