ZYCO
1. Il sistema di controllo elettroidraulico E-Touch di nuova generazione è dotato di un pannello di controllo touch-screen chiaro e intuitivo. I grandi pulsanti funzione combinati con icone grafiche semplificano il processo di programmazione. comodo ed efficiente.
2. La configurazione standard supporta il controllo del collegamento dell'asse 8+1 (incluso Y1, Y2, X1, X2, R1, R2, Z1, Z2 assi e compensazione automatica della deflessione).
3. Il sistema integra un modulo di monitoraggio e manutenzione intelligente, che può fornire un feedback in tempo reale sullo stato operativo dell'apparecchiatura, assistendo rapidamente gli operatori identificazione dei guasti ed esecuzione delle operazioni di manutenzione, migliorando così la stabilità operativa dell'attrezzatura.
Sistema di controllo
- L'interfaccia operativa utilizza un layout grafico intuitivo a icone, riducendo significativamente la complessità di programmazione della piegatura multiprocesso e accorciando efficacemente i tempi di supporto alla produzione.
- Dotato di un touchscreen ad alta sensibilità a colori da 21,5 pollici prodotto a Taiwan, che supporta operazioni multi-touch e swipe con un display nitido.
- Il sistema di programmazione intelligente calcola automaticamente il percorso di piegatura ottimale e fornisce il controllo delle interferenze, supportando la simulazione del processo prima della lavorazione.
Visualizza altro +
Sistema idraulico
- Il gruppo valvola idraulico principale utilizza componenti di alta qualità del marchio BFL, garantendo un'eccellente ripetibilità e stabilità durante il funzionamento a lungo termine.
- La pressione idraulica in uscita è regolabile in modo continuo in base al pezzo da lavorare, garantendo risultati di piegatura ideali per diverse specifiche di lamiera.
- Il sistema di controllo servo-sincrono elettroidraulico presenta un layout compatto, una spaziatura ottimizzata dei cilindri idraulici e un'eccellente capacità di carico antieccentrico.
Visualizza altro +

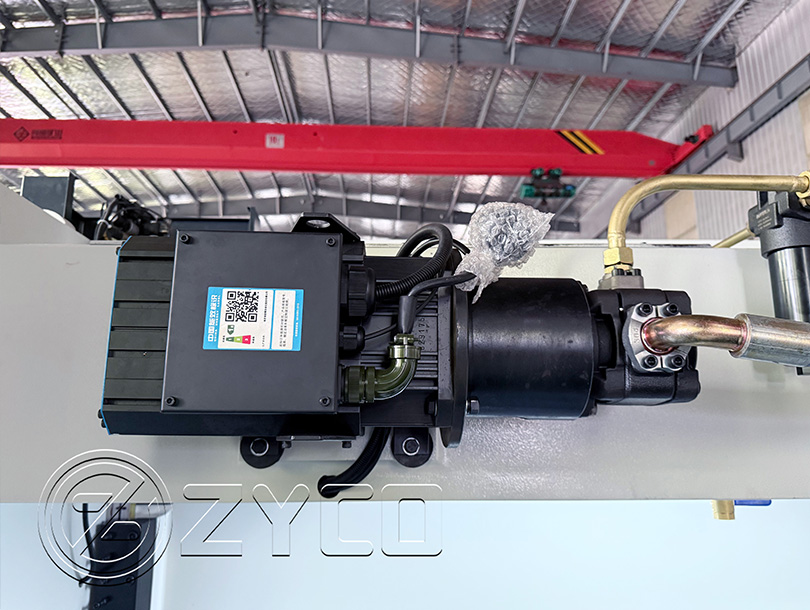

Servomotore
- Utilizza un motore Siemens, che offre prestazioni stabili e soddisfa i requisiti di un funzionamento continuo a lungo termine.
- L'apparecchiatura funziona a bassa rumorosità e con elevata efficienza energetica.
- Viene fornito un supporto post-vendita completo per garantire agli utenti un servizio tecnico tempestivo e professionale durante l'uso.
Visualizza altro +
Calibro posteriore
- Il sistema di trasmissione utilizza viti a sfere ad alta precisione e guide lineari importate al posto dei metodi di trasmissione tradizionali, garantendo un funzionamento stabile del cursore a lungo termine.
- La struttura del corpo macchina è sottoposta a trattamento di tempra e invecchiamento ad alta temperatura per rilasciare efficacemente lo stress di lavorazione e prevenire il degrado della precisione dovuto alla deformazione dopo un utilizzo prolungato.
Visualizza altro +
Scala
- Il sistema di rilevamento della posizione utilizza un righello a reticolo ad alta precisione del marchio BFL, che fornisce un feedback sensibile e dati accurati.
- Elevata precisione di misurazione e risposta rapida.
- L'elemento di rilevamento centrale ha eccellenti capacità anti-interferenza e una durata di vita estremamente lunga.
Visualizza altro +
Visualizzazione della struttura interna
Per specifiche più dettagliate, non esitate a contattarci.
Schema della struttura della piegatrice idraulica
1.Serbatoio dell'olio 2.Motore principale 3.Interruttore di finecorsa 4.Scatola elettrica 5. Dito di arresto
6.Calibro posteriore 7. Pannello murale8. Cilindro dell'olio idraulico 9.Slider 10.Sistema CNC
11. Bloccaggio rapido 12. Stampo superiore 13.Stampo inferiore 14.Piastra di supporto del banco da lavoro
Disegno del pezzo in lavorazione
Esempio di visualizzazione
Questa pagina non supporta la visualizzazione dei parametri uno per uno. Se si desidera un altro modello, si prega di contattarci. |
Parametro | Unità | Valore |
Modello comune | | 63Tx2500 | 100TX3200 | 160Tx3200 | 200Tx4000 |
Pressione | KN | 630 | 1000 | 1600 | 2000 |
Lunghezza di piegatura | mm | 2500 | 3200 | 3200 | 3200 |
Distanza della colonna | mm | 2030 | 2600 | 2600 | 2600 |
Altezza massima di apertura | mm | E=440 | E=480 | E=500 | E=520 |
Profondità della gola | mm | D=250 | D=320 | D=320 | D=320 |
Corsa di scorrimento (asse Y) | mm | 170 | 200 | 200 | 220 |
Velocità di movimento della diapositiva
| Nessun caricamento |
mm/s
| 200 |
Pressatura | 12 |
Ritorno | 170 |
Potenza del motore principale | KW | 5.5 | 7.5 | 11 | 15 |
Precisione della macchina
| Ripetizione cursore Y | mm | ≤±0,02 |
Posizionamento del cursore Y | mm | ≤±0,02 |
X, R posizionamento ripetuto del registro posteriore | mm | ≤±0,05 |
Dimensioni (L*P*A) | m | 3 × 1,8 × 2,5 | 3,8 × 1,85 x 2,6 | 3,8 × 1,85 × 2,65 | 3,8 × 1,9 × 2,65 |
Peso | KG | 5500 | 7500 | 9500 | 12000 |
Partner
Foto dei clienti
Certificato d'onore
D: Come posso ottenere un preventivo accurato da parte nostra? A: Per favore forniscici i dettagli del materiale, lo spessore massimo e la larghezza massima.
D: Potete fornire assistenza OEM?
R: Sì, possiamo. Il tuo design è accettato e il tuo logo può essere utilizzato sulla macchina.
D: Qual è il costo di spedizione? dalla Cina al tuo paese?
R: Possiamo spedire la macchina al tuo porto o indirizzo via mare o aereo. Ti preghiamo di comunicarci il porto o l'indirizzo più vicino con il codice postale. Ci avvaliamo di un agente di spedizione affidabile per garantire una consegna sicura, comoda e puntuale.
D: Accettate pagamenti tramite LC?
R: Sì, normalmente il nostro pagamento è del 30% + 70% T/T, ma è accettabile anche il pagamento tramite LC.
D: Come si usa questa macchina?
A: Linea video della nostra fabbrica oppure ti inviamo direttamente il video.
D: Che dire del servizio di messa in servizio?
R: Possiamo offrire un servizio di messa in servizio, l'acquirente deve permettersi i biglietti aerei.
D: Offrite servizi di insegnamento e formazione?
A: Formazione presso lo stabilimento del fornitore.
