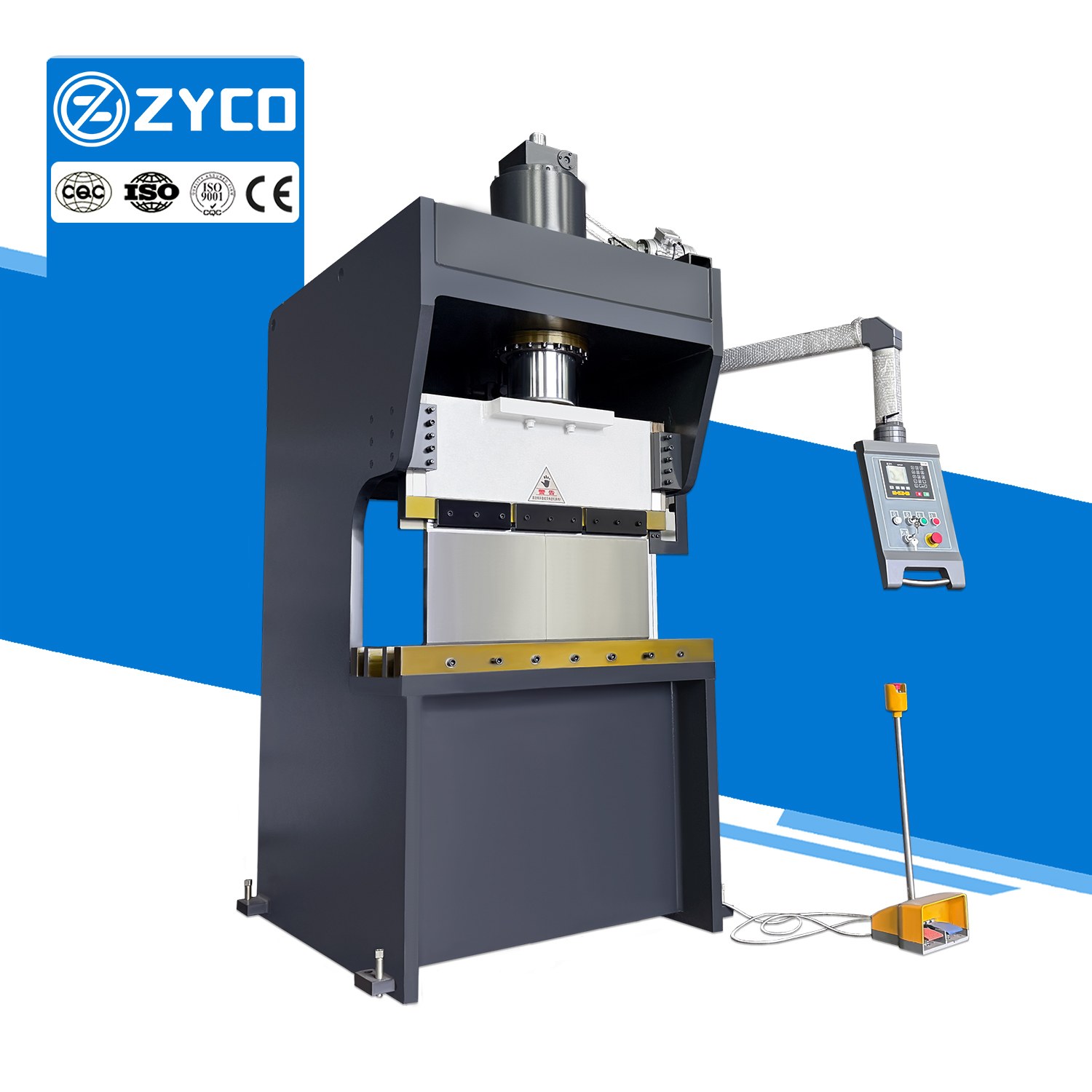

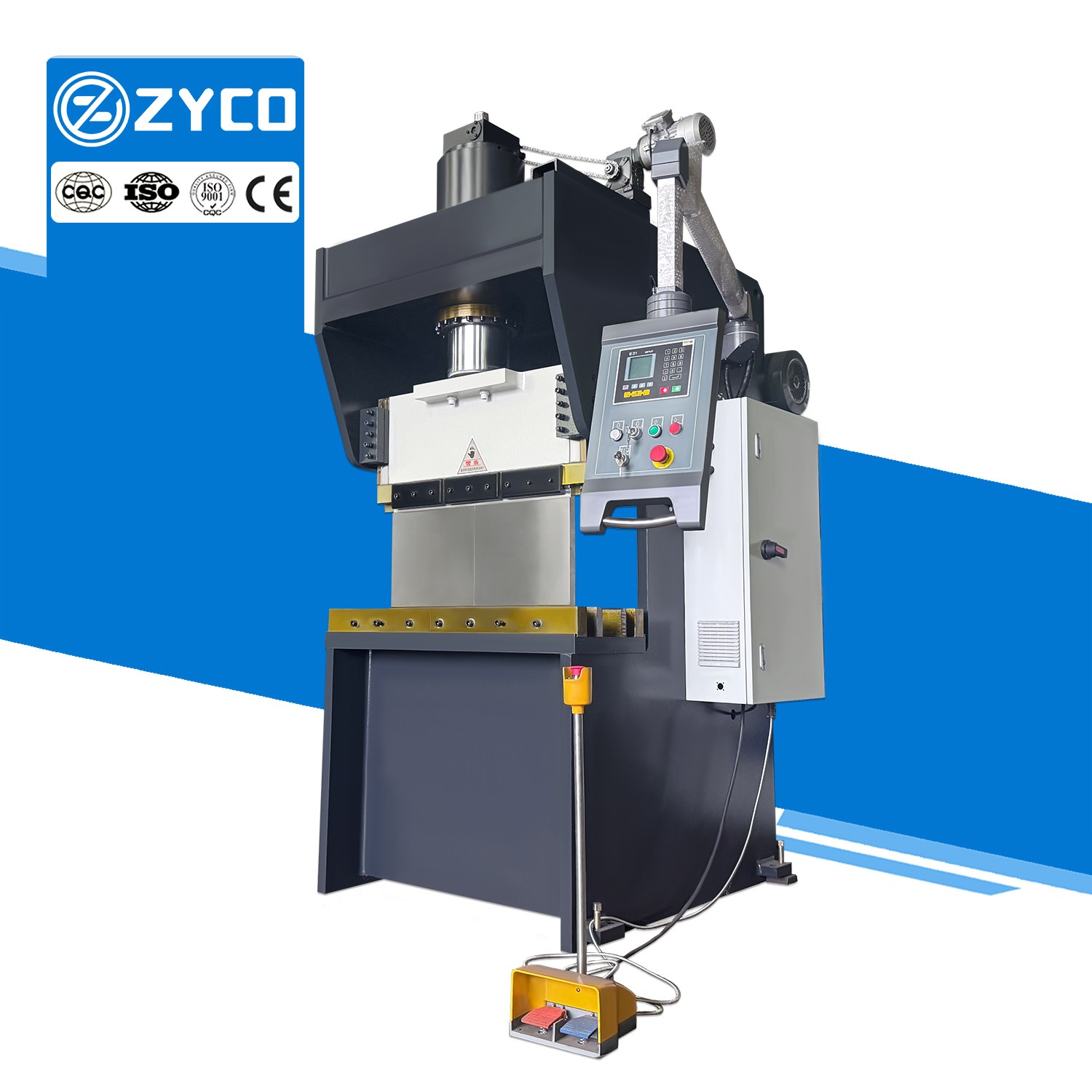

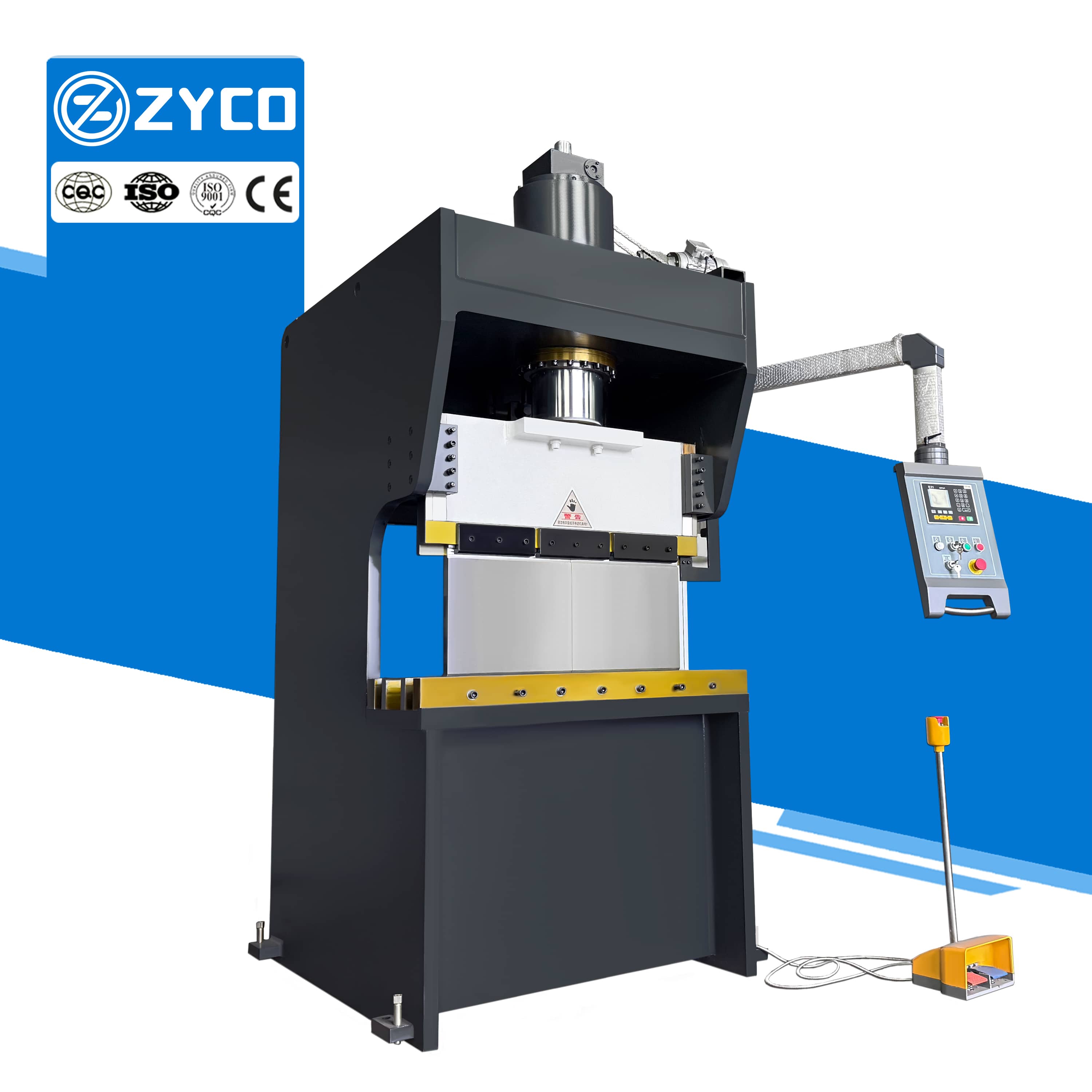

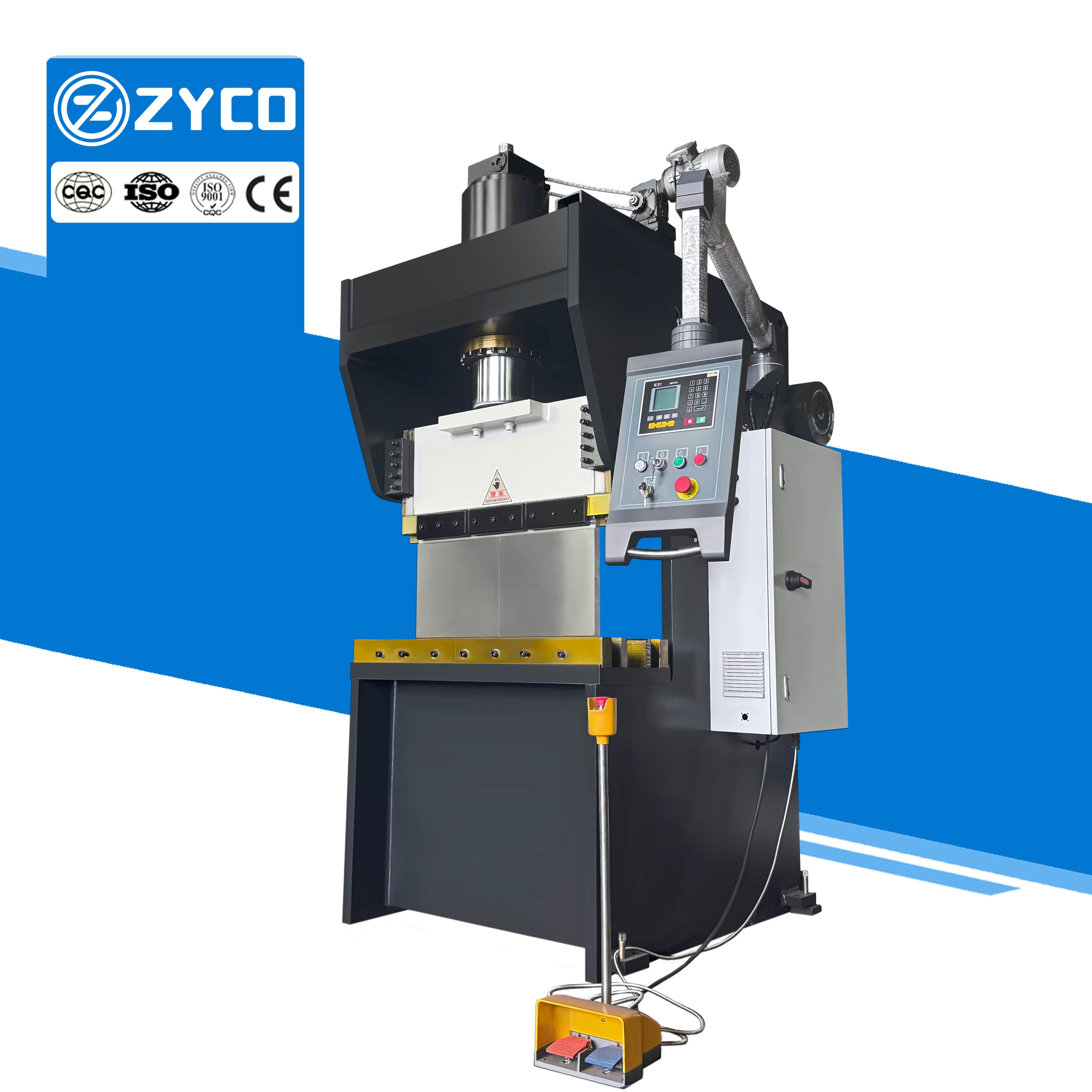

Pressa piegatrice compatta per lamiere pesanti in acciaio al carbonio da 20 mm

ZYCO

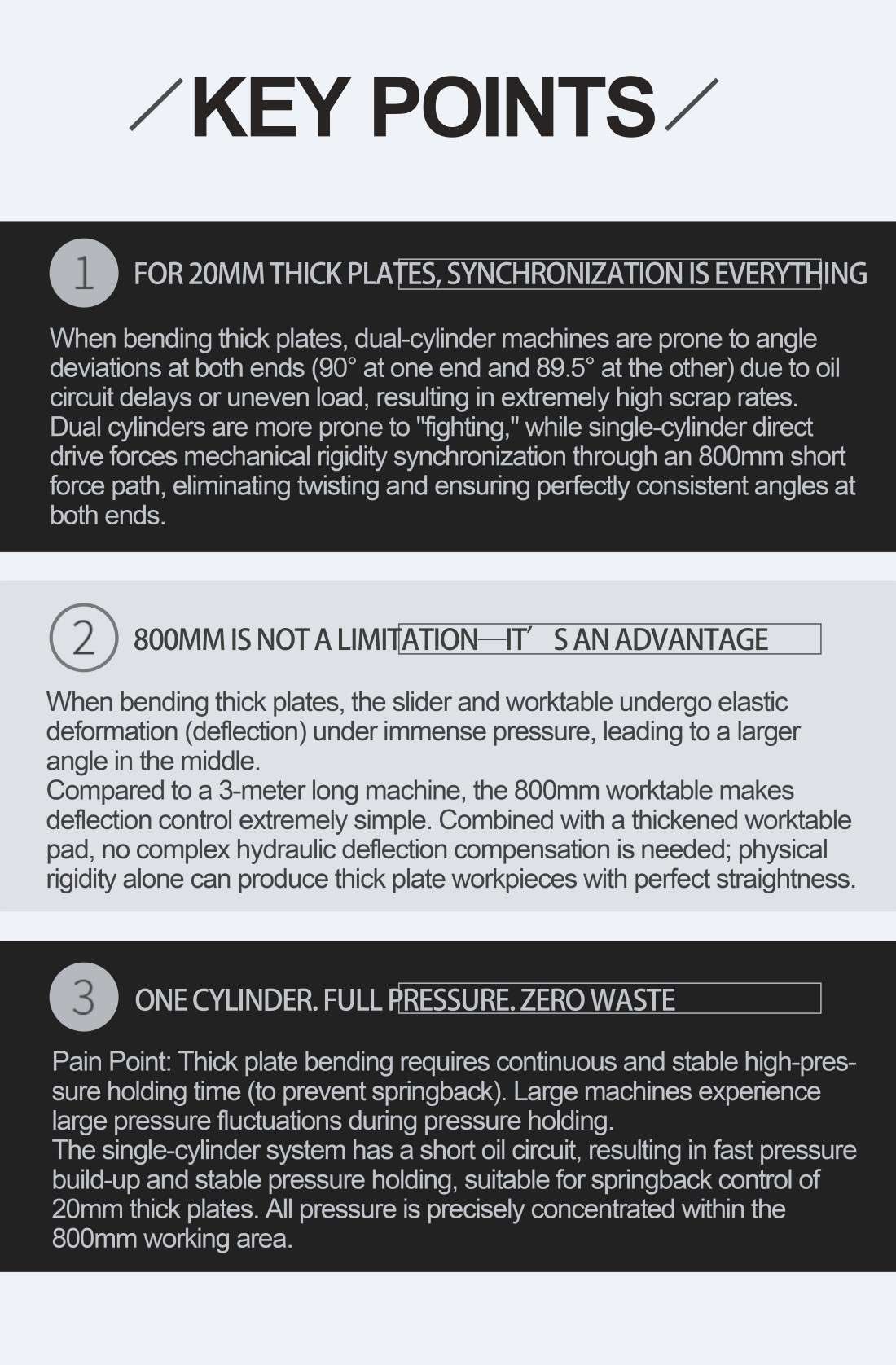

1.Questo tipo di pressa piegatrice utilizza un design a cilindro singolo, che semplifica il sistema idraulico e si traduce in una struttura complessiva più compatta che occupa meno spazio in officina. Inoltre, la ridotto il numero di componenti riduce sia i costi di approvvigionamento che quelli di manutenzione, rendendolo una scelta ideale per progetti con spazio di lavoro limitato O requisiti di bilancio flessibili.

2.Grazie alla ridotta lunghezza del piano di lavoro (in genere circa 1 metro) e all'elevata rigidità del pistone, la forza concentrata proveniente dal singolo cilindro viene distribuita uniformemente su tutta la sua lunghezza. Ciò garantisce un movimento sincronizzato verso il basso a entrambe le estremità, con conseguente piegatura stabile e precisa.

3.Per "piastre corte e spesse", la struttura monocilindrica offre il vantaggio di un'uscita di forza diretta. Si ottiene un controllo preciso tramite sistemi servoassistiti elettroidraulici o servoassistiti controllati da pompe, consentendo la piegatura stabile di piastre corte e spesse mentre garantendo angoli di piegatura costanti.

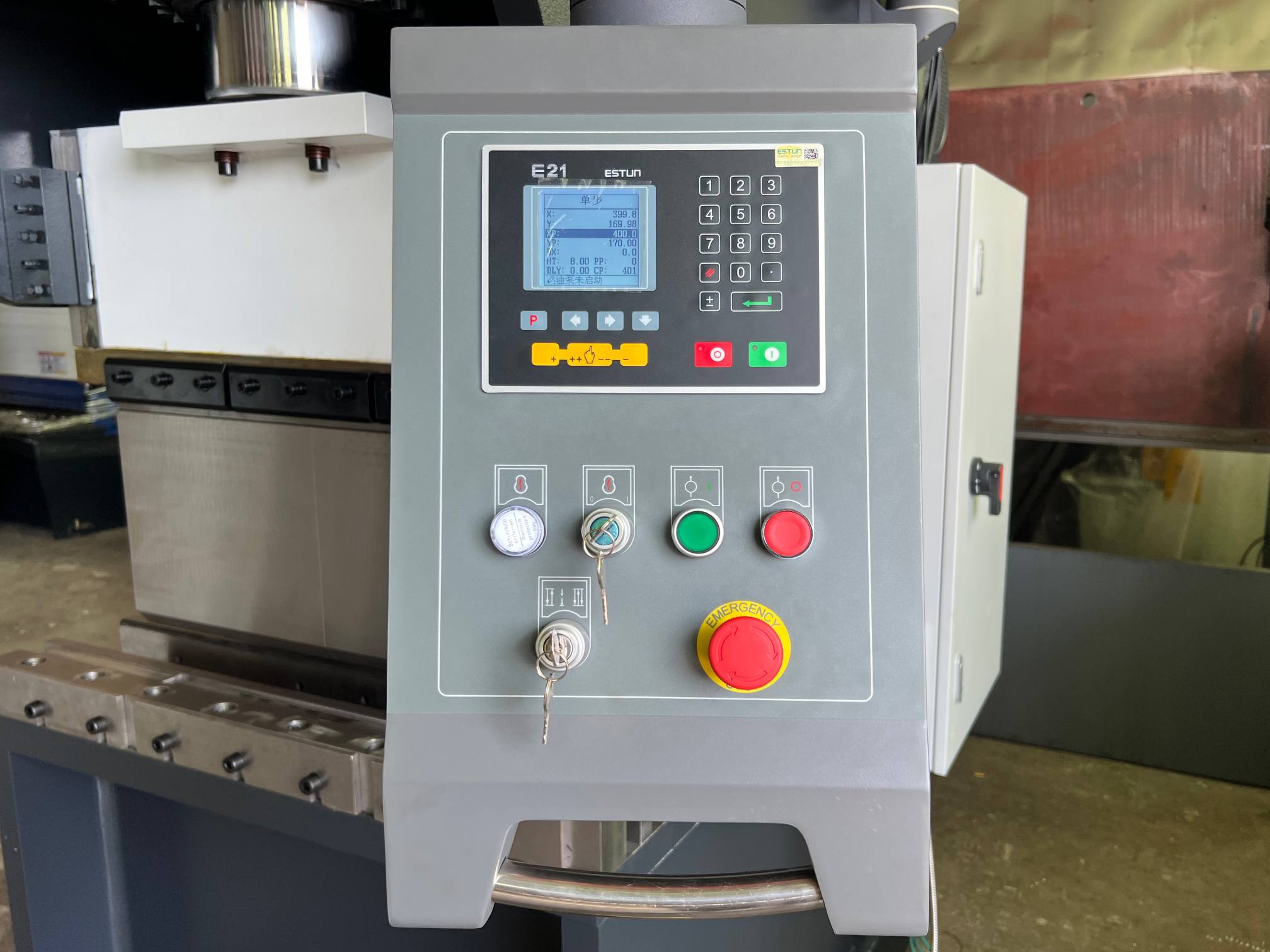

Sistema di controllo

Il sistema E21 è un controllore CNC a doppio asse progettato specificamente per presse piegatrici economiche; soddisfa sia i requisiti funzionali CNC della macchina sia gli standard di controllo di precisione.

Supporta la memorizzazione di 40 programmi, ciascuno dei quali consente fino a 25 passaggi, permettendo la lavorazione di pezzi complessi in un'unica operazione e aumentando significativamente l'efficienza produttiva.

Dotato di uno schermo LCD ad alta definizione, visualizza tutti i parametri di programmazione su un'unica pagina, garantendo un funzionamento intuitivo e pratico.

Visualizza altro +

Utensili

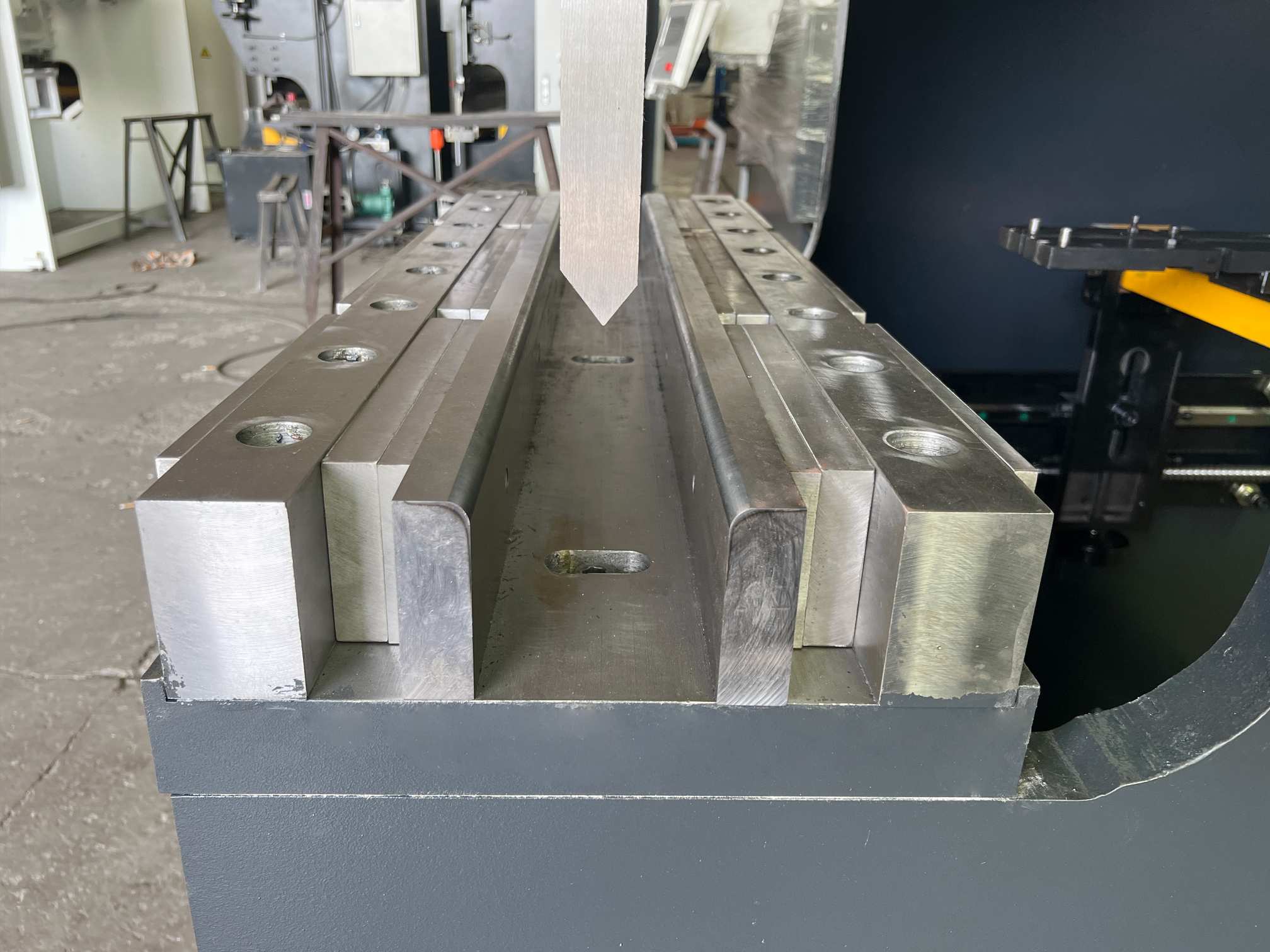

Per formare lamiere di 20 mm di spessore, l'apertura a V della matrice inferiore viene in genere dimensionata a 8-10 volte lo spessore della lamiera (ad esempio, V > 160 mm) per prevenire la fessurazione del materiale e soddisfare gli enormi requisiti di tonnellaggio.

L'attrezzatura stessa è massiccia e pesante; viene sottoposta a processi come la tempra superficiale profonda CNC per raggiungere un'elevata durezza di HRC 56-60, con uno strato temprato di profondità fino a 4 mm, che le consente di resistere a impatti ripetuti di centinaia di tonnellate.



Visualizza altro +

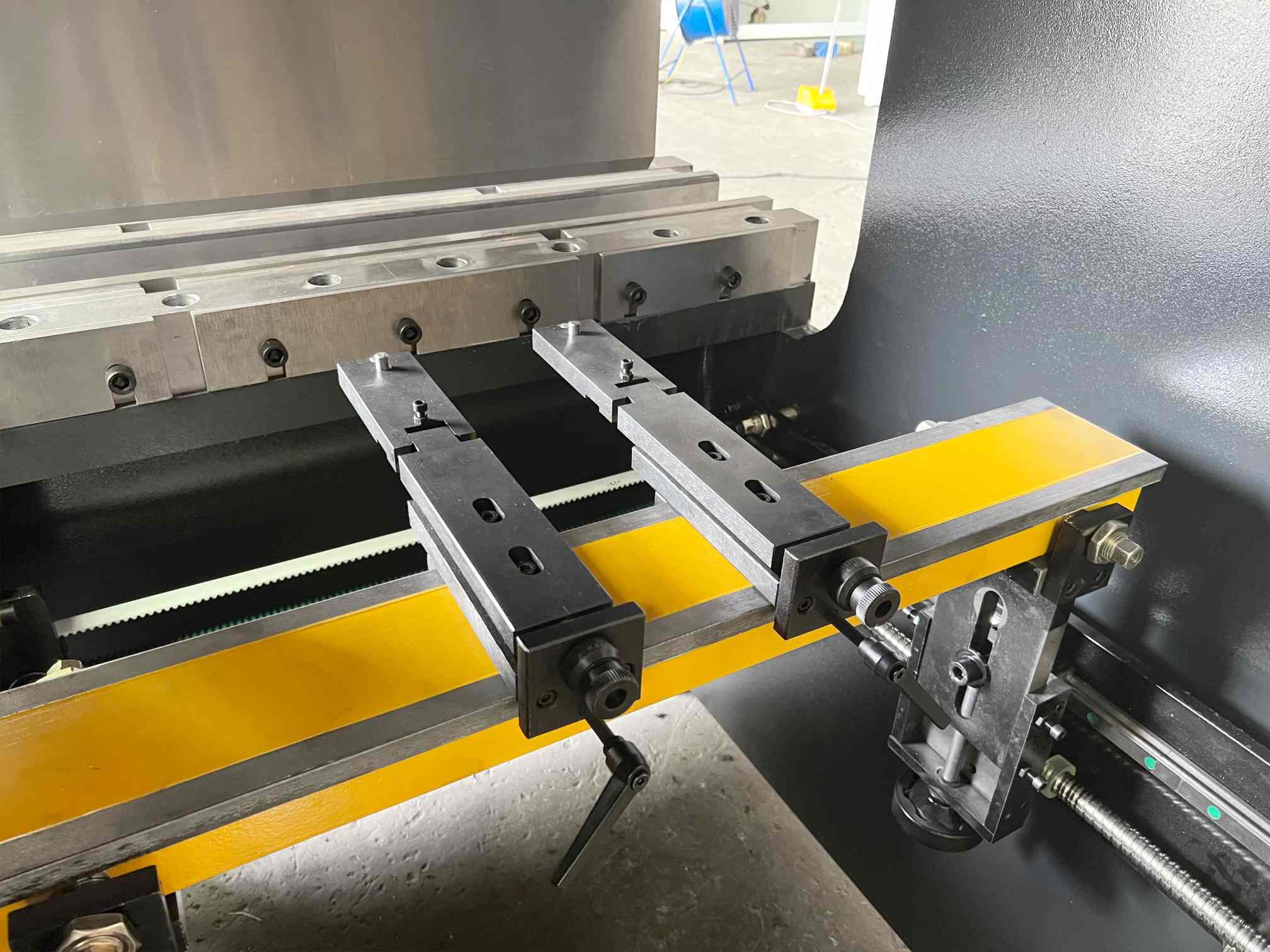

Calibro posteriore

Utilizza una vite a ricircolo di sfere abbinata a un servomotore per ottenere elevata rigidità, risposta rapida e ripetibilità a livello di micron.

La trave di riscontro posteriore è realizzata in acciaio ad alta resistenza con un profilo trasversale ottimizzato per resistere alla flessione, garantendo una stabilità di precisione a lungo termine.

Visualizza altro +

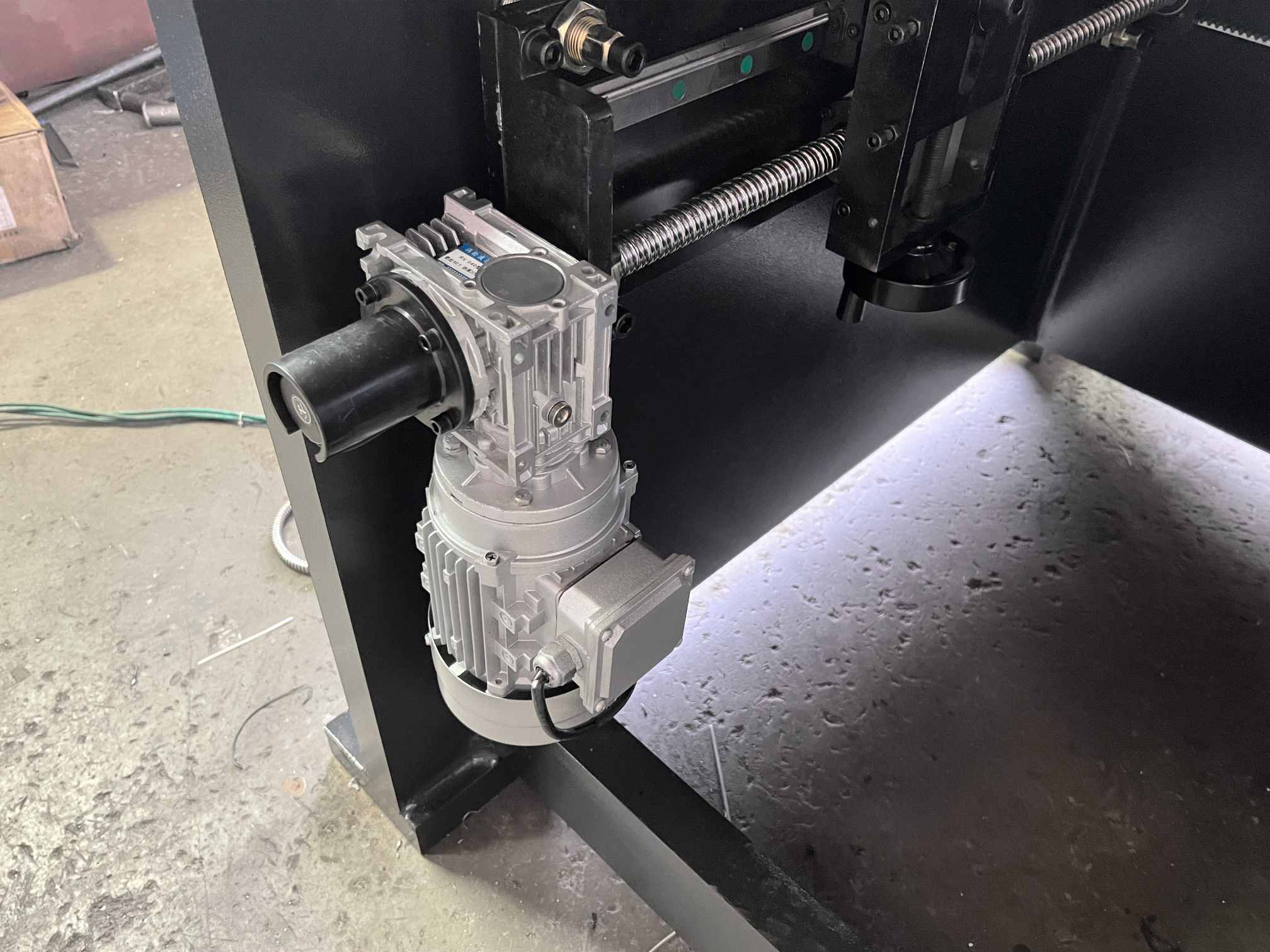

Riduttore

Il riduttore è un componente fondamentale del sistema di trasmissione della pressa piegatrice; la sua precisione determina direttamente la stabilità e l'accuratezza della macchina.

Trasmette in modo efficiente la potenza dal motore al meccanismo di azionamento con perdite di energia minime.

Visualizza altro +
