Come calcolare correttamente il tonnellaggio di una pressa piegatrice
Metodi di ingegneria, selezione delle macchine, compatibilità degli utensili e validazione della produzione
Flusso di lavoro del calcolatore per presse piegatrici ZYCO, dai parametri di piegatura alla convalida della produzione.
Versione 2.1 Edizione professionale | Team di ingegneri ZYCO
Il calcolo del tonnellaggio di una pressa piegatrice non è solo una questione di formule. Si tratta di una decisione ingegneristica pratica che influisce sulla precisione della piegatura, sulla durata degli utensili, sull'affidabilità della macchina, sui costi di produzione e sulla salute a lungo termine delle apparecchiature. Questa pubblicazione specializzata spiega come il tipo di materiale, lo spessore, la lunghezza della piegatura, la scelta dell'apertura a V, il metodo di piegatura, il rapporto di carico, la compatibilità degli utensili e la concentrazione del carico interagiscono nella produzione reale.
Lo scopo di questa guida è aiutare i produttori di lamiere ad andare oltre le semplici tabelle di tonnellaggio e a costruire un processo di piegatura più sicuro e coerente. Gli esempi e le figure sono allineati con la logica di ZYCO Engineering Hub e il flusso di lavoro del calcolatore per presse piegatrici ZYCO.
Punti chiave 1. Il tonnellaggio è influenzato dalla resistenza del materiale, dallo spessore, dalla lunghezza della curvatura e dall'apertura a V. |
Introduzione
Che cos'è il tonnellaggio della pressa piegatrice?
Perché è importante calcolare con precisione il tonnellaggio
La formula ingegneristica alla base del tonnellaggio della pressa piegatrice
Comprensione dei fattori materiali
Come lo spessore del materiale influenza il tonnellaggio
Come la lunghezza della curva influisce sul tonnellaggio
Come l'apertura a V influenza il tonnellaggio
Air Bending vs Bottoming vs Coining
Compensazione Springback e convalida del processo
Esempi di produzione reali
Selezione della capacità della macchina
Analisi di compatibilità degli utensili
Analisi della concentrazione del carico
Perché la frequenza di produzione è importante
Tonnellaggio teorico vs Tonnellaggio pratico
Calcolatrici digitali e fabbricazione moderna
Errori comuni e buone pratiche
Domande frequenti
Risorse del centro di ingegneria
Conclusione
La forza di piegatura della pressa piegatrice è una delle variabili ingegneristiche più importanti nella lavorazione della lamiera. Ogni operazione di piegatura riuscita dipende dall'applicazione di una forza sufficiente a deformare plasticamente il materiale, mantenendo al contempo la precisione dimensionale, la durata degli utensili, l'affidabilità della macchina e l'efficienza produttiva.
Nonostante la sua importanza, il tonnellaggio rimane uno degli argomenti più fraintesi nel settore della lavorazione dei metalli. Molti operatori si affidano ancora a vecchie tabelle di tonnellaggio, all'esperienza in officina o a stime approssimative nella scelta di macchine e utensili. Sebbene questi metodi possano funzionare per lavori di routine, diventano sempre meno affidabili quando si lavora con nuovi materiali, lamiere più spesse, lunghezze di piegatura maggiori o requisiti di produzione esigenti.
Calcoli errati del tonnellaggio possono causare una vasta gamma di problemi. Una forza insufficiente può portare a piegature incomplete, eccessivo ritorno elastico, angoli incoerenti e imprecisioni dimensionali. Una forza eccessiva può accelerare l'usura del punzone e della matrice, aumentare lo stress sul sistema idraulico e ridurre la durata della macchina.
Per i produttori di quadri elettrici, custodie industriali, macchinari agricoli, pannelli per ascensori, prodotti in acciaio inossidabile e componenti strutturali, comprendere come calcolare correttamente il tonnellaggio della pressa piegatrice è essenziale per mantenere la qualità e controllare i costi di produzione.
Questo white paper illustra i principi ingegneristici alla base del calcolo della forza di piegatura con pressa piegatrice, combinando la conoscenza teorica con l'esperienza pratica di fabbricazione. L'obiettivo non è solo calcolare la forza con precisione, ma anche comprendere i fattori concreti che influenzano la buona riuscita delle operazioni di piegatura.

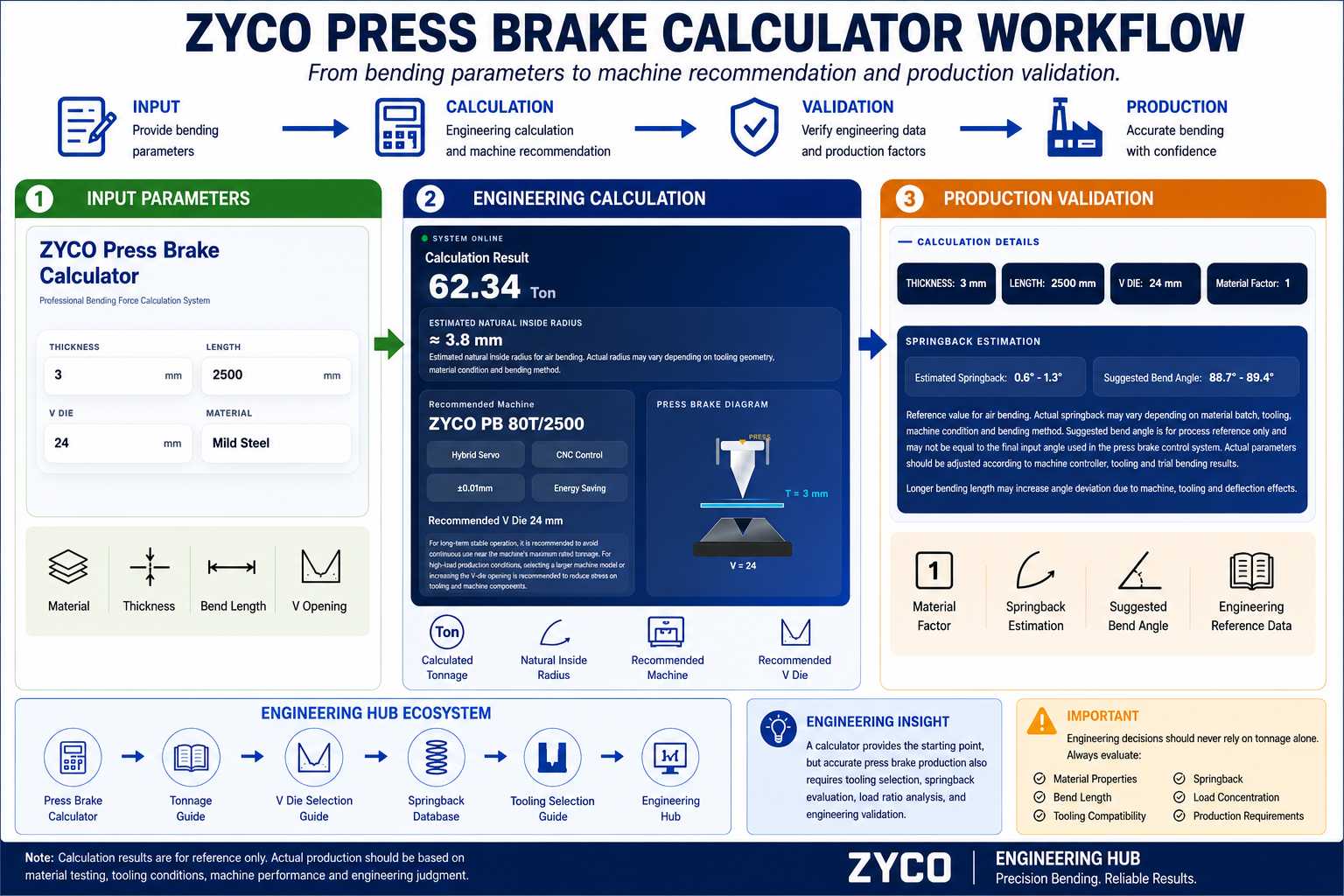

Figura 1. Il flusso di lavoro di ingegneria ZYCO integra il calcolo del tonnellaggio, la raccomandazione della macchina, la stima del ritorno elastico e la convalida della produzione in un unico processo decisionale.
Il tonnellaggio della pressa piegatrice si riferisce alla quantità di forza necessaria per deformare in modo permanente un pezzo di lamiera fino a raggiungere un angolo di piegatura specificato.
La forza generata dal pistone della pressa piegatrice viene trasferita attraverso il punzone e la matrice al materiale. Una volta che la forza supera il limite di snervamento del materiale, quest'ultimo si deforma plasticamente e mantiene la forma desiderata.
La forza necessaria dipende da molteplici variabili:
Tipo di materiale
Spessore del materiale
Lunghezza della curva
dimensione dell'apertura a V
Resistenza del materiale
Metodo di piegatura
Angolo di piega desiderato
Poiché queste variabili possono cambiare drasticamente da un'applicazione all'altra, i requisiti di tonnellaggio possono variare significativamente anche quando due componenti appaiono visivamente simili.
Ad esempio, un contenitore elettrico in acciaio dolce da 3 mm e un contenitore in acciaio inossidabile da 3 mm possono avere dimensioni identiche. Tuttavia, il componente in acciaio inossidabile potrebbe richiedere una forza notevolmente maggiore a causa della sua maggiore resistenza allo snervamento e della maggiore tendenza al ritorno elastico.
Ecco perché le officine di fabbricazione professionali calcolano il tonnellaggio anziché affidarsi esclusivamente a supposizioni.
Molti operatori considerano il calcolo del tonnellaggio come un semplice esercizio di selezione della macchina. In realtà, esso influenza quasi ogni aspetto delle prestazioni di fabbricazione.
Calcoli accurati contribuiscono a migliorare:
Quando il tonnellaggio viene sottostimato, possono verificarsi diversi problemi:
curve incomplete
Ritorno elastico eccessivo
Scarsa precisione angolare
Ulteriori operazioni di correzione
Produttività ridotta
Quando il tonnellaggio viene sovrastimato:
Gli utensili subiscono stress inutile
I sistemi idraulici lavorano più del necessario.
I costi di manutenzione aumentano
La durata delle apparecchiature potrebbe diminuire
Negli ambienti di produzione moderni, la stima accurata della forza è una responsabilità ingegneristica fondamentale.
Il metodo di calcolo utilizzato in tutto lo ZYCO Engineering Hub è il seguente:
Tonnellaggio = (1,33 × T² × L × Fattore del materiale) ÷ (V × 20)
Dove:
Il coefficiente 1,33 viene utilizzato per riflettere le condizioni pratiche di curvatura dell'aria e si allinea strettamente ai risultati di produzione reali.
A differenza delle tabelle di tonnellaggio semplificate, questa formula valuta simultaneamente diverse variabili ingegneristiche e fornisce stime di forza più realistiche.
Tabella 1. Fattori di resistenza del materiale utilizzati nei calcoli del tonnellaggio della pressa piegatrice ZYCO
Materiale | Fattore ingegneristico |
Ottone | 0,60 |
Alluminio | 0,65 |
acciaio dolce | 1.00 |
Acciaio inossidabile 304 | 1,62 |
Acciaio inossidabile 201 | 1,76 |

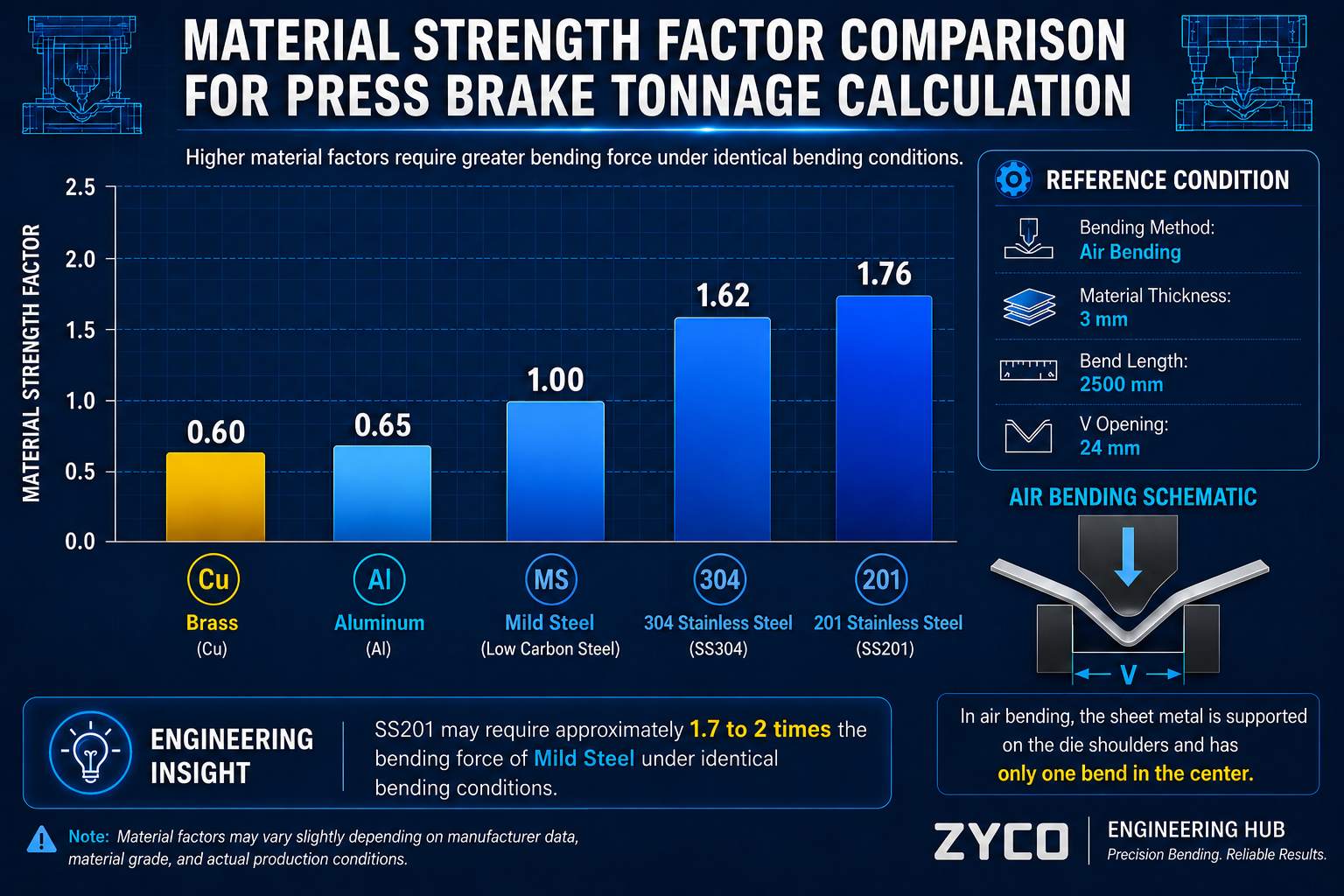

Figura 2. Confronto dei fattori di resistenza del materiale per il calcolo del tonnellaggio della pressa piegatrice. Fattori di resistenza del materiale più elevati richiedono una maggiore forza di piegatura a parità di condizioni di piegatura.
Non tutti i materiali richiedono la stessa forza di flessione.
La ragione principale risiede nella variabilità della resistenza allo snervamento.
I fattori materiali utilizzati nello ZYCO Engineering Hub sono:
Questi fattori riflettono le condizioni pratiche di produzione e consentono agli ingegneri di stimare con maggiore precisione il fabbisogno di forza.
Per esempio:
Un componente in acciaio inossidabile può richiedere una forza superiore di oltre il 60% rispetto a un componente equivalente in acciaio dolce.
Questa differenza diventa sempre più importante all'aumentare dello spessore e della lunghezza della curvatura.
Nota importante sullo spessore Se l'apertura a V rimane fissa, la forza di piegatura segue l'effetto quadratico dello spessore. Nella piegatura ad aria, tuttavia, l'apertura a V raccomandata spesso aumenta con lo spessore. Quando l'apertura a V segue la regola 8T, una lamiera di acciaio dolce da 6 mm può richiedere circa il doppio della forza di una lamiera da 3 mm a parità di lunghezza di piegatura. |

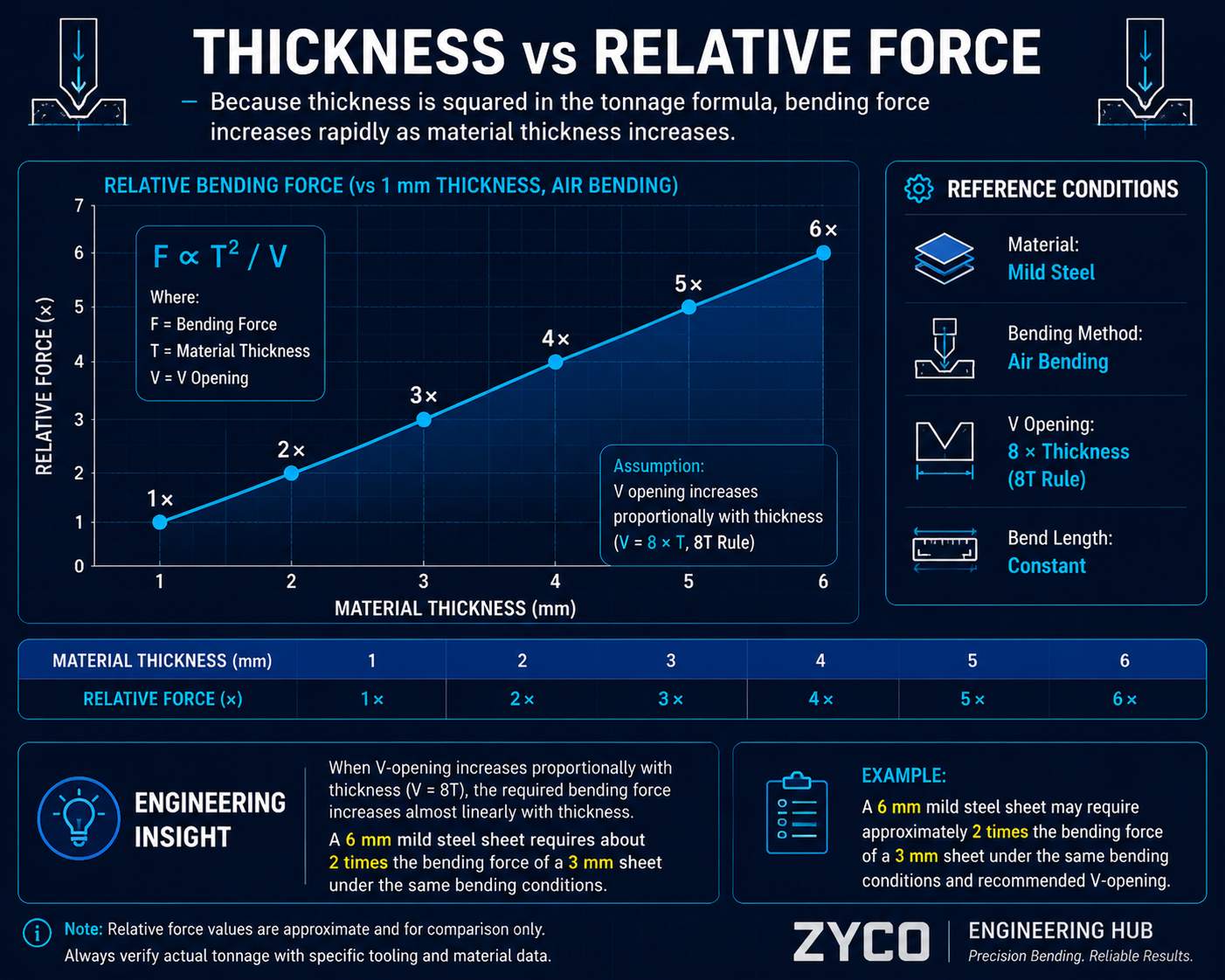

Figura 3. Spessore rispetto alla forza relativa quando l'apertura a V aumenta proporzionalmente con lo spessore secondo la regola 8T.
Lo spessore del materiale è generalmente la variabile più influente nei calcoli di flessione.
Poiché nella formula lo spessore è elevato al quadrato, la forza necessaria aumenta rapidamente all'aumentare dello spessore.
Uno dei malintesi più comuni nella fabbricazione è che raddoppiare lo spessore raddoppi anche la forza necessaria.
In realtà:
L'aumento dello spessore da 3 mm a 6 mm aumenta la forza approssimativamente trainarevolte.
Questo spiega perché le applicazioni con lamiere spesse richiedono macchine di dimensioni notevolmente maggiori rispetto alle applicazioni con lamiere sottili.
Molte officine di lavorazione dei metalli piegano agevolmente l'acciaio dolce da 3 mm su macchine di potenza inferiore a 100 tonnellate. Tuttavia, quando lo spessore aumenta a 10 mm, 12 mm o 16 mm, i requisiti delle macchine cambiano drasticamente.
Lo spessore deve pertanto essere valutato attentamente in fase di preventivo, pianificazione del processo, selezione delle macchine e scelta degli utensili.
Sebbene lo spessore riceva spesso la maggiore attenzione, la lunghezza della curvatura determina frequentemente i requisiti effettivi della macchina.
La relazione tra lunghezza della curva e tonnellaggio è lineare.
All'aumentare della lunghezza della curvatura, aumentano proporzionalmente anche le forze necessarie.
Per esempio:
Un componente che richiede circa 25 tonnellate con una lunghezza di curvatura di 1000 mm potrebbe richiederne circa 75 tonnellate con una lunghezza di curvatura di 3000 mm.
Questo principio spiega perché molti impianti di produzione necessitano di presse piegatrici a banco lungo anche per la lavorazione di materiali relativamente sottili.
Gli ingegneri dovrebbero sempre valutare:
Spessore del materiale
Lunghezza della curva
lunghezza di lavoro della macchina
come un sistema completo piuttosto che come variabili indipendenti.
L'interazione tra queste variabili determina spesso se un'operazione di piegatura può essere eseguita in modo efficiente e sicuro.
Tabella 2. Guida pratica alla selezione delle aperture a V
Intervallo di spessore | Regola tipica dell'apertura a V | Scopo ingegneristico |
Sotto gli 8 mm | Circa 8 tonnellate | piegatura dell'aria generale e produzione comune |
8-25 mm | Circa 10 tonnellate | Ridurre il carico e migliorare la durata degli utensili. |
Oltre i 25 mm | Circa 12 tonnellate | Piegatura di piastre pesanti e minore concentrazione di forza |

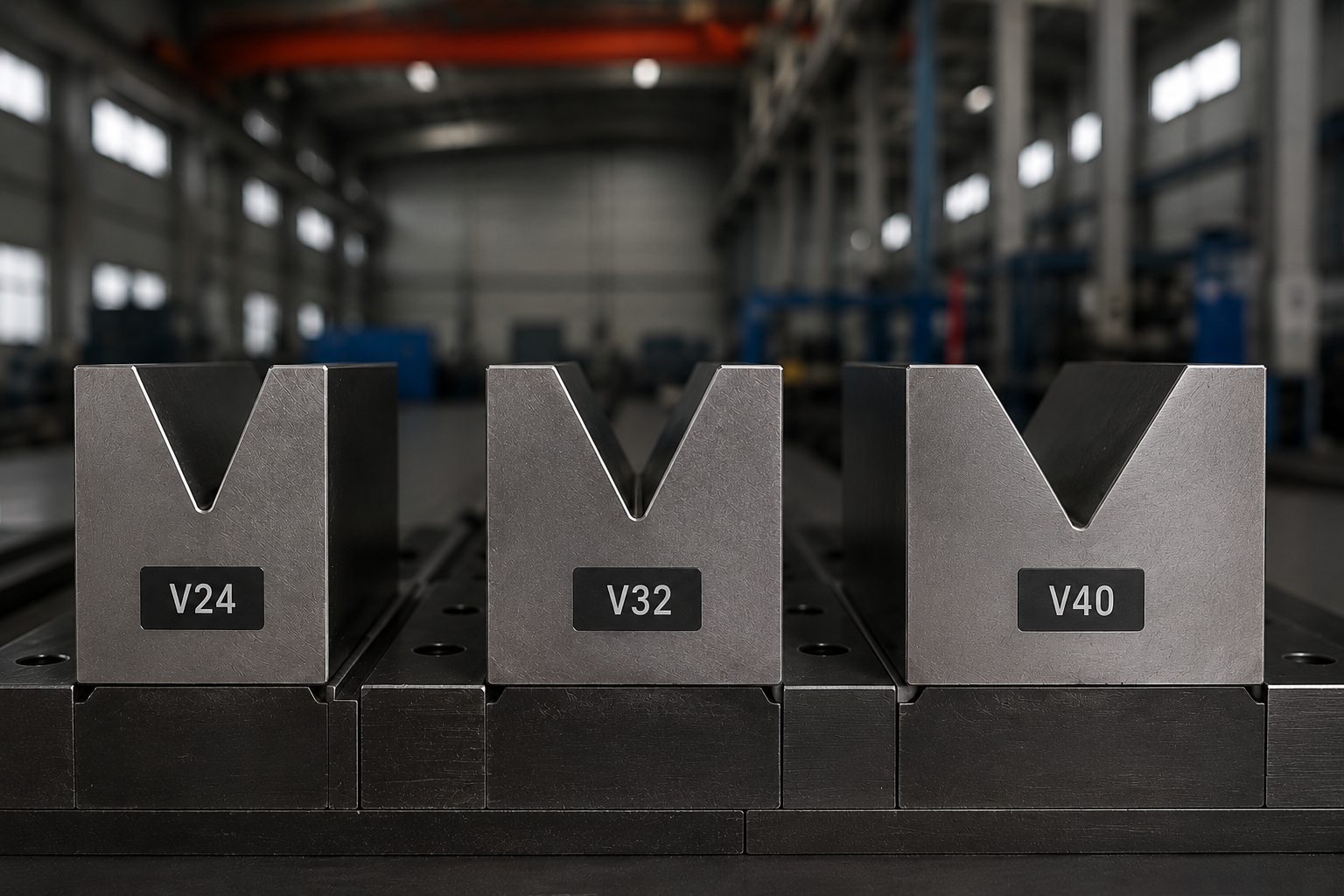

Figura 4Esempi di matrici V24, V32 e V40 che mostrano come la dimensione dell'apertura a V influenzi la selezione degli utensili e il comportamento di piegatura.
La scelta dell'apertura a V ha un'influenza diretta sui requisiti di forza di flessione ed è una delle variabili più importanti sotto il controllo del progettista.
Generalmente:
Aperture a V più ampie riducono il tonnellaggio richiesto.
Aperture a V più piccole aumentano i requisiti di tonnellaggio.
Ciò accade perché le matrici più larghe distribuiscono la deformazione su un'area maggiore, riducendo la forza necessaria per piegare il materiale.
Le raccomandazioni pratiche utilizzate in tutto lo ZYCO Engineering Hub sono le seguenti:
Queste raccomandazioni forniscono un equilibrio tra:
Requisiti di forza
vita utile dell'utensile
Raggio di curvatura
controllo di ritorno elastico
Efficienza produttiva
Molti operatori tentano di ridurre il ritorno elastico selezionando un'apertura a V più piccola. Sebbene ciò possa migliorare il controllo dell'angolo, aumenta anche significativamente la forza necessaria.
Per questo motivo, la scelta dell'apertura a V deve essere sempre valutata insieme alla capacità della macchina e alla disponibilità degli utensili.

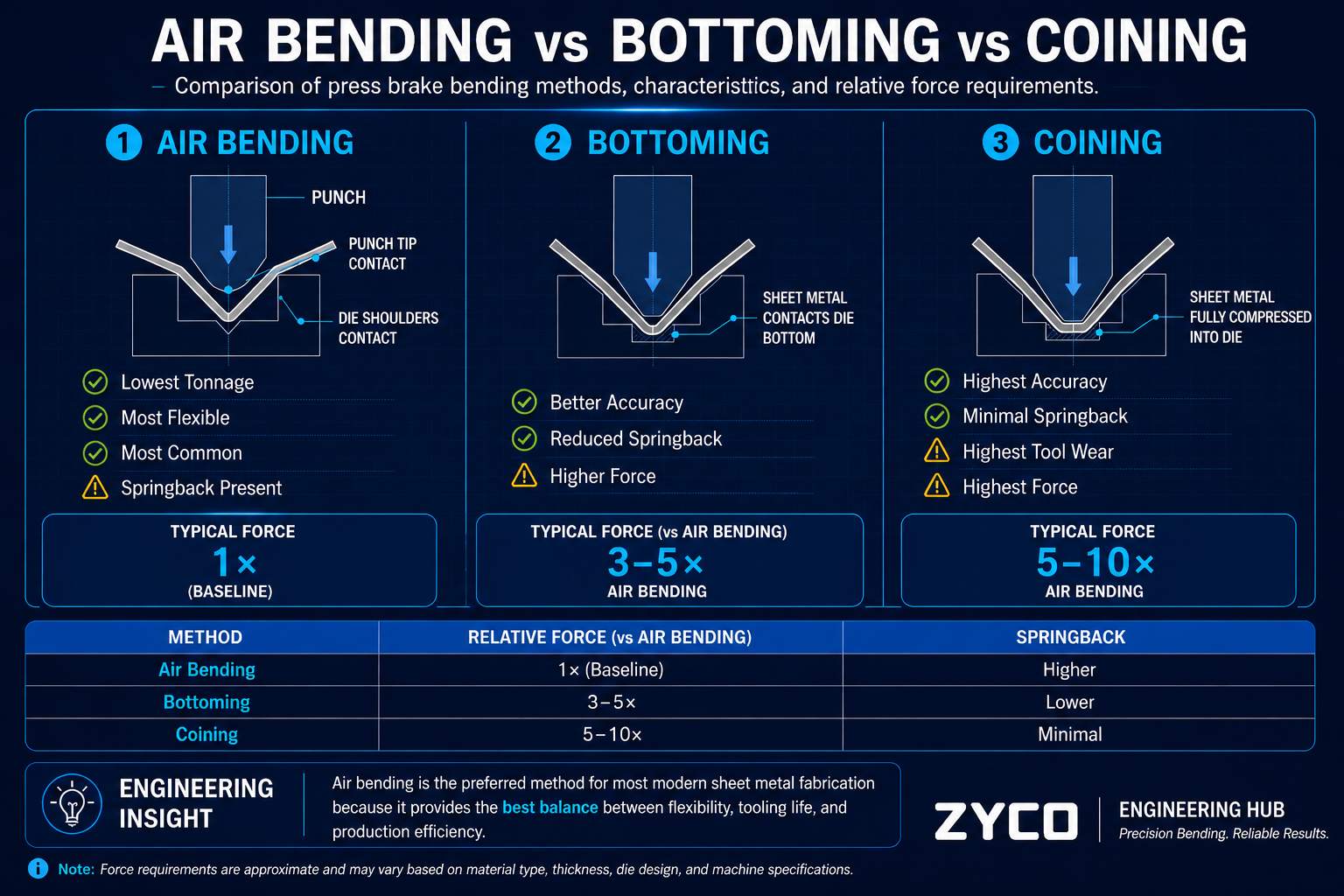

Figura 5Confronto tra piegatura ad aria, formatura a fondo e coniatura. La piegatura ad aria richiede la forza minore, mentre la coniatura richiede la forza e la pressione dell'utensile maggiori.
Il metodo di piegatura utilizzato ha un'influenza determinante sulla forza necessaria.
Molti diagrammi di forza non specificano quale metodo di piegatura presuppongono, creando confusione durante la selezione della macchina.
Dominio dell'aria
La piegatura ad aria rimane il metodo di piegatura più comune nella fabbricazione moderna.
I vantaggi includono:
Requisiti di forza inferiori
Selezione flessibile degli utensili
Riduzione delle scorte di utensili
Configurazione più rapida
Poiché il materiale entra in contatto solo con la punta del punzone e le spalle della matrice, è necessaria una forza notevolmente inferiore.
Fondo
La pressione dal basso spinge il materiale più in profondità nella cavità dello stampo.
Vantaggi:
Migliore uniformità dell'angolo
Ritorno elastico ridotto
Svantaggi:
Requisiti di forza più elevati
Aumento dell'usura degli utensili
Il finecorsa potrebbe richiedere una forza diverse volte superiore rispetto a operazioni equivalenti di piegatura dell'aria.
Conio
La coniatura utilizza una pressione estremamente elevata per rimodellare in modo permanente il materiale lungo la linea di piega.
Vantaggi:
Precisione dell'angolo massimo
Ritorno elastico minimo
Svantaggi:
Requisiti di forza estremamente elevati
Maggiore stress degli utensili
Aumento dei costi operativi
Nella maggior parte degli ambienti di produzione, la piegatura ad aria rimane la soluzione più pratica ed economica.
Il calcolo del tonnellaggio non sostituisce la valutazione del ritorno elastico. Nella piegatura ad aria, l'angolo programmato e l'angolo finale possono differire dopo il rilascio della pressione. Ciò è particolarmente importante quando si piegano acciaio inossidabile, alluminio e componenti di precisione che richiedono un controllo preciso dell'angolo.

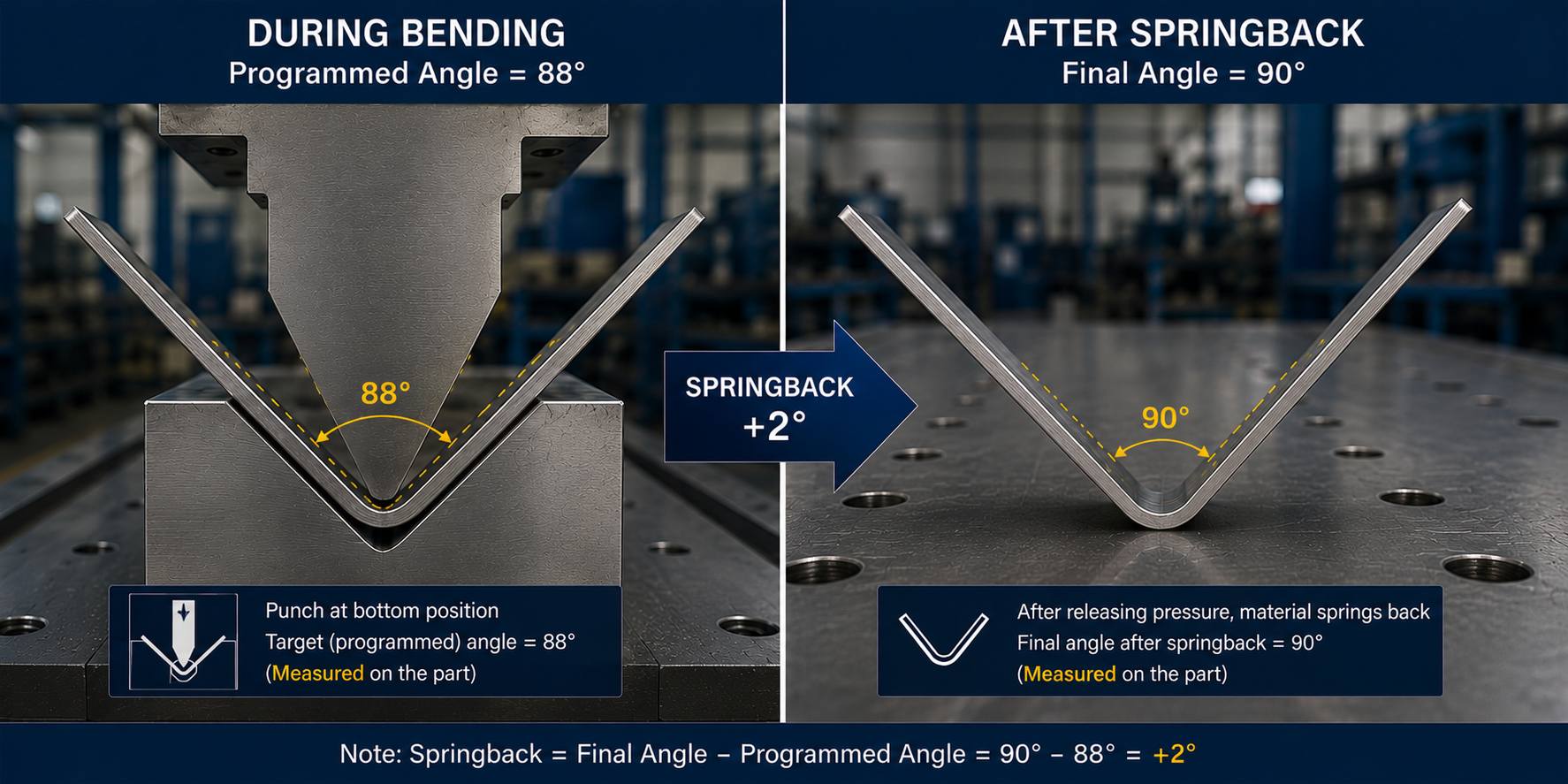

Figura 6Esempio di compensazione del ritorno elastico che mostra la relazione tra l'angolo di flessione programmato e l'angolo finale dopo il rilascio della pressione.
Materiale: acciaio dolce
Spessore: 3 mm
Lunghezza: 2500 mm
Apertura a V: V24
Forza approssimativa: 63–64 tonnellate
Questo esempio rispecchia fedelmente le reali condizioni di produzione e funge da punto di riferimento per la convalida dei calcoli di tonnellaggio.
Esempio di produzione reale 2 – Pannello decorativo in acciaio inossidabile
Materiale: acciaio inox 304
Spessore: 3 mm
Lunghezza: 2500 mm
V24
Rispetto all'acciaio dolce, i requisiti di forza aumentano notevolmente a causa del maggiore fattore di materiale.
In genere è necessaria una compensazione del ritorno elastico.
Esempio di produzione reale 3 – Componente per cucina commerciale SS201
Materiale: SS201
Spessore: 3 mm
Lunghezza: 2500 mm
V24
In genere, l'acciaio inossidabile SS201 richiede una forza maggiore rispetto all'SS304 a causa della sua maggiore resistenza allo snervamento.
Esempio di produzione reale 4 – Contenitore in alluminio
Materiale: Alluminio
Spessore: 4 mm
Lunghezza: 3000 mm
V32
Grazie al minore coefficiente di resistenza del materiale, l'alluminio richiede forze significativamente inferiori rispetto alle applicazioni equivalenti in acciaio.
Esempio pratico di produzione n. 5 – Rinforzo di attrezzature agricole
Materiale: acciaio dolce da 6 mm
Lunghezza: 3200 mm
La lunga lunghezza della curvatura aumenta notevolmente la forza necessaria, anche se lo spessore del materiale rimane moderato.
Esempio di produzione reale n. 6 – Pannello interno dell'ascensore
Materiale: acciaio inox 304
Sfida principale:
Mantenere la qualità estetica della superficie, controllando al contempo il ritorno elastico ed evitando danni alla superficie stessa.
Esempio di produzione reale 7 – Componente strutturale in lamiera pesante
Materiale: acciaio al carbonio da 12 mm
Le ampie aperture a V riducono la forza necessaria e prolungano la durata degli utensili.
Esempio di produzione reale 8 – Copertura per macchinari industriali
La selezione ottimizzata degli utensili ha ridotto il carico della macchina e migliorato l'efficienza produttiva, mantenendo al contempo la precisione della piegatura.
Tabella 3. Guida al rapporto di carico della produzione continua
Rapporto di carico | Significato di produzione |
<=85% | Gamma di produzione ideale |
85-90% | Intervallo di produzione accettabile |
90-92% | Gamma di produzione pesante - monitorare le condizioni |
>92% | Seleziona la dimensione della macchina successiva |

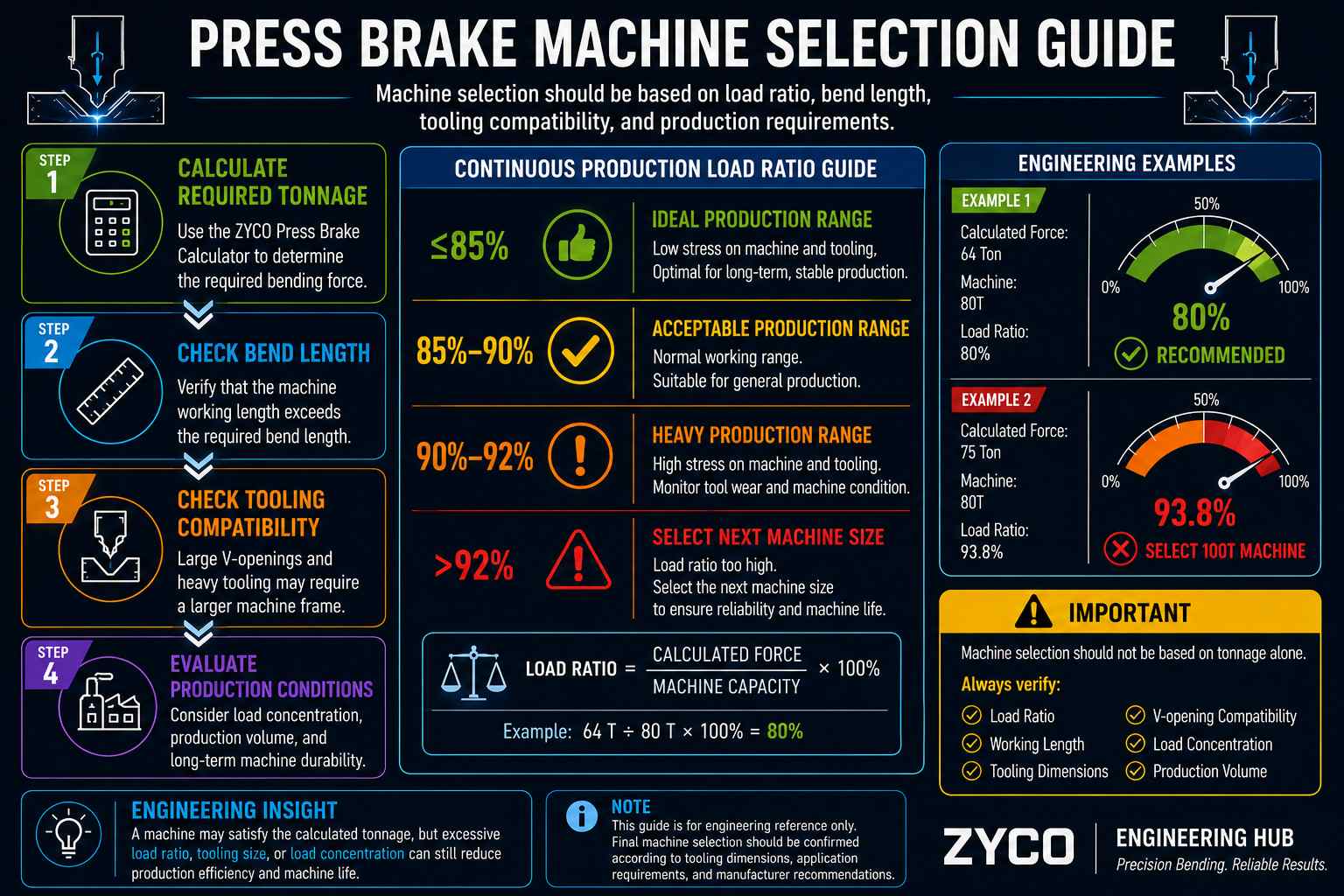

Figura 7. Guida alla selezione della pressa piegatrice in base al rapporto di carico, alla lunghezza di piegatura, alla compatibilità degli utensili e ai requisiti di produzione.
La scelta di una macchina implica ben più che la semplice corrispondenza con i requisiti teorici di tonnellaggio.
Le officine di fabbricazione professionali valutano:
Requisiti di produzione futuri
Flessibilità degli utensili
Margini di sicurezza
Variazione del materiale
volume di produzione
Le gamme tipiche di selezione delle macchine includono:
Una macchina che soddisfa a malapena i requisiti attuali potrebbe limitare le future opportunità di produzione.
Molte guide di tonnellaggio si fermano dopo il calcolo della forza.
Gli ingegneri esperti nella fabbricazione sanno che le operazioni di piegatura riuscite richiedono una valutazione aggiuntiva.
Considerare:
Materiale: acciaio dolce da 16 mm
Lunghezza: 600 mm
Apertura a V: 160 mm
Forza calcolata: circa 64 tonnellate
A prima vista, una pressa piegatrice da 80 tonnellate sembra sufficiente.
Tuttavia, il calcolo della forza non risponde a diverse domande cruciali:
La macchina è fisicamente in grado di alloggiare uno stampo V160?
C'è sufficiente luce naturale all'interno?
La corsa della macchina è adeguata?
È possibile installare gli utensili in sicurezza?
Sebbene la forza richiesta sia relativamente modesta, i requisiti degli utensili potrebbero superare le capacità pratiche della macchina.
Questo esempio illustra perché il tonnellaggio da solo non dovrebbe mai determinare l'idoneità di una macchina.

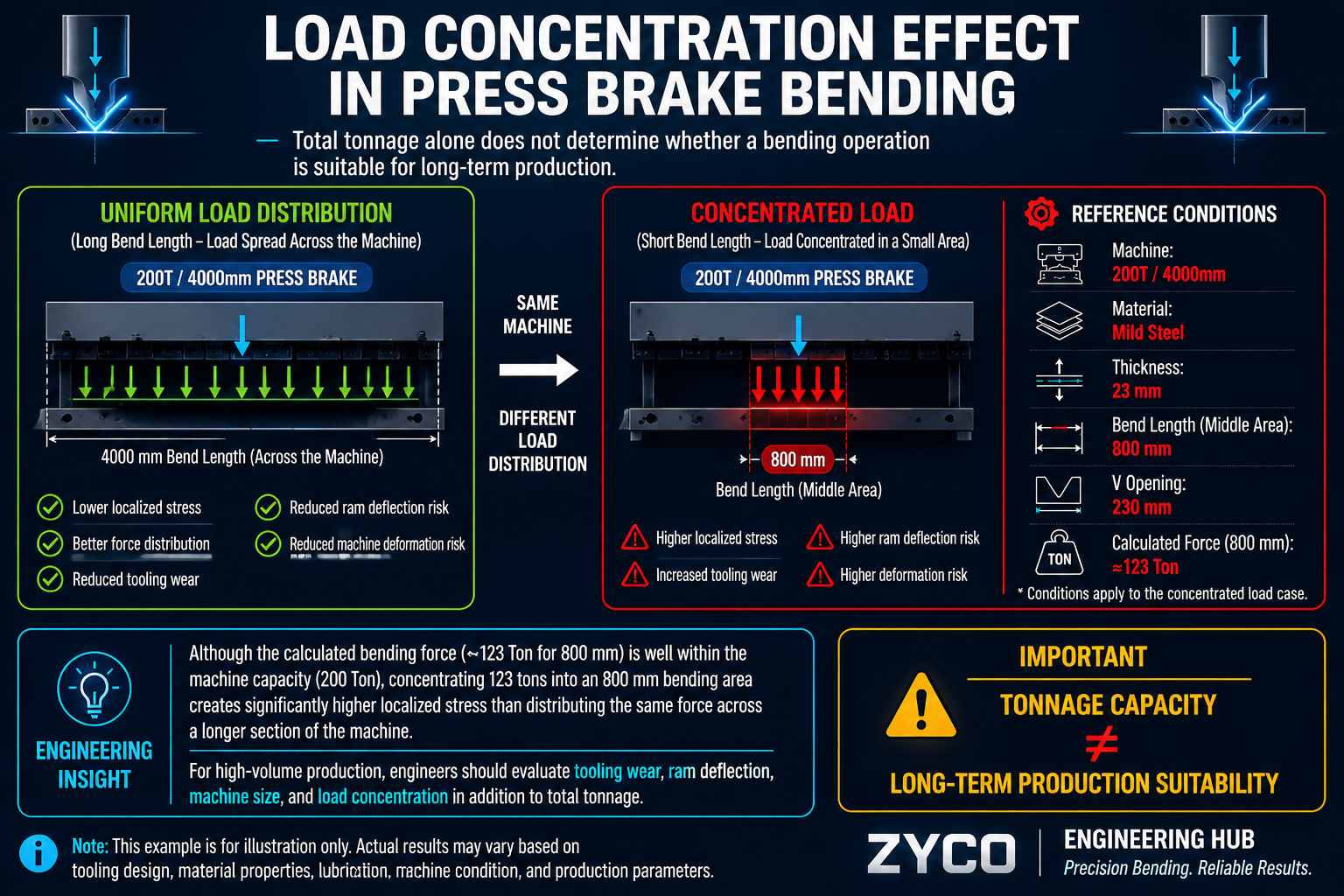

Figura 8Effetto di concentrazione del carico nella piegatura con pressa piegatrice. La forza localizzata può aumentare l'usura degli utensili e le sollecitazioni sulla macchina anche quando il tonnellaggio totale rientra nella capacità nominale.
La concentrazione del carico è uno dei fattori più trascurati nelle applicazioni di flessione gravose.
Considerare:
Materiale: acciaio al carbonio da 23 mm
Lunghezza: 800 mm
Apertura a V: 230 mm
Forza calcolata: circa 123 tonnellate
Macchina: 200T / 4000 mm
Molti operatori concludono immediatamente che la macchina è adatta perché la forza richiesta è inferiore alla capacità della macchina.
Tuttavia, l'intera forza è concentrata in soli 800 mm di lunghezza di lavoro.
Le possibili conseguenze includono:
Aumento dell'usura da punzonatura
Aumento dell'usura dello stampo
Maggiore usura della corona
Stress da impatto localizzato
Aumento del caricamento dei fotogrammi
Ciò non rende necessariamente l'operazione pericolosa.
Tuttavia, gli ingegneri dovrebbero valutare la distribuzione delle forze piuttosto che concentrarsi esclusivamente sul tonnellaggio totale.
Due lavori possono richiedere calcoli di tonnellaggio identici ma creare motori molto diversicondizioni di emergenza.
Scenario A:
Acciaio al carbonio da 16 mm
Lunghezza di curvatura 600 mm
20 parti al mese
Scenario B:
Acciaio al carbonio da 16 mm
Lunghezza di curvatura 600 mm
500 pezzi al giorno
La forza calcolata rimane identica.
Lo stress dell'attrezzatura non lo è.
Aumento dei volumi di produzione elevati:
usura degli utensili
temperatura idraulica
Indossare la corona
Affaticamento del RAM
Requisiti di manutenzione
Per questo motivo, la frequenza di produzione dovrebbe sempre essere considerata insieme ai calcoli di tonnellaggio.
Gli impianti di produzione di maggior successo valutano non solo se una macchina è in grado di eseguire un'operazione di piegatura, ma anche se può eseguire tale operazione ripetutamente, in modo efficiente e redditizio nel lungo periodo.
Uno degli errori più comuni commessi dai fabbricanti inesperti è quello di presumere che il tonnellaggio calcolato e il tonnellaggio effettivamente prodotto siano sempre identici.
In realtà, il tonnellaggio prodotto da una formula di calcolo dovrebbe essere considerato un riferimento ingegneristico piuttosto che un valore di produzione assoluto.
La portata teorica viene calcolata utilizzando variabili note come lo spessore del materiale, la lunghezza della curvatura, la dimensione dell'apertura a V e la resistenza del materiale. Questi calcoli forniscono un ottimo punto di partenza per la selezione della macchina e la pianificazione del processo.
Tuttavia, la produzione nel mondo reale introduce variabili aggiuntive che sono difficili da rappresentare matematicamente.
Queste variabili includono:
Variazione del lotto di materiale
Variazione della resistenza allo snervamento
usura degli utensili
Condizioni della macchina
Precisione della corona
coerenza della configurazione dell'operatore
Temperatura ambiente
Condizioni di lubrificazione
Ad esempio, due lamiere di acciaio inossidabile SS304 acquistate da diversi fornitori potrebbero essere entrambe etichettate come acciaio inossidabile da 3 mm. Tuttavia, le loro effettive resistenze allo snervamento potrebbero variare a sufficienza da creare differenze notevoli nei requisiti di forza di flessione e nel comportamento di ritorno elastico.
Ecco perché gli ingegneri esperti nella fabbricazione raramente si affidano esclusivamente alle formule.
Al contrario, utilizzano calcoli per stabilire un punto di partenza sicuro e poi convalidano i risultati tramite prove di flessione.
Tabella 4. Consultazione tradizionale delle tabelle rispetto al flusso di lavoro con calcolatrice digitale.
Metodo tradizionale | Flusso di lavoro della calcolatrice digitale |
Ricerca manuale | Calcolo ingegneristico istantaneo |
Variabili limitate | Materiale, spessore, lunghezza e apertura a V insieme |
Maggiore rischio di errore manuale | Risultati più coerenti |
grafico statico | Raccomandazione e validazione dinamica delle macchine |
Le tradizionali tabelle di tonnellaggio rimangono utili riferimenti, ma sono state sviluppate in un periodo in cui i materiali, i comandi delle macchine e i requisiti di produzione erano meno complessi di oggi.
La produzione moderna si affida sempre più a strumenti di ingegneria digitale.
Le calcolatrici digitali offrono diversi vantaggi:
Ad esempio, un produttore che valuta diverse opzioni di apertura a V può confrontare istantaneamente i requisiti di forza senza dover consultare manualmente più tabelle.
Ciò consente agli ingegneri di ottimizzare i processi di piegatura in modo più efficiente.
Il passaggio dalle tabelle di tonnellaggio cartacee alle calcolatrici ingegneristiche è simile al passaggio dai calcoli manuali di lavorazione alla moderna programmazione CNC.
L'obiettivo non è sostituire il giudizio ingegneristico, bensì migliorare il processo decisionale in ambito ingegneristico.
Il futuro della lavorazione della lamiera si sta evolvendo oltre il semplice calcolo del tonnellaggio.
I moderni sistemi ingegneristici integrano sempre più:
Database dei materiali
Previsione della forza di flessione
Previsione del ritorno primaverile
Raccomandazioni sugli utensili
Ottimizzazione della produzione
Con l'evoluzione continua dell'intelligenza artificiale e delle tecnologie di produzione digitale, gli ingegneri di produzione avranno accesso a sistemi di supporto decisionale sempre più avanzati.
In futuro, il software di piegatura potrebbe valutare automaticamente:
Proprietà dei materiali
Selezione degli strumenti
capacità della macchina
compensazione del ritorno elastico
Efficienza produttiva
prima che venga prodotto un singolo componente.
Questa tendenza non elimina l'importanza delle conoscenze ingegneristiche.
Al contrario, accresce il valore degli ingegneri che comprendono sia la teoria che le realtà pratiche della fabbricazione.
Anche gli operatori più esperti a volte commettono errori nella stima della forza di flessione.
Gli errori più comuni includono:
Ignorando i fattori materiali.
Utilizzo di aperture a V errate.
Ignorando la lunghezza della curvatura.
Trascurando la compatibilità degli utensili.
Ignorando la concentrazione del carico.
Selezione di macchine senza margini di sicurezza.
Funzionamento continuo al massimo carico.
Trascurando il comportamento di ritorno elastico.
Utilizzo di utensili usurati.
Saltando le curve di campionamento.
Evitare questi errori migliora l'affidabilità, riduce gli scarti e prolunga la durata delle apparecchiature.
Gli impianti di produzione di maggior successo seguono un processo ingegneristico coerente.
Le migliori prassi raccomandate includono:
Verificare le specifiche dei materiali prima della produzione.
Utilizzare le aperture a V consigliate.
Eseguire delle piegature di prova.
Eseguire regolarmente la manutenzione degli utensili.
Monitorare il comportamento di ritorno elastico.
Evitare di caricare il massimo in modo continuativo.
Documentare le configurazioni riuscite.
Prima di avviare nuovi progetti, verificare la capacità delle macchine.
Valutare la compatibilità degli utensili.
Considerare lo stato di salute a lungo termine delle apparecchiature.
Queste pratiche migliorano la coerenza della produzione e riducono i costi operativi a lungo termine.
1. Cos'è il tonnellaggio della pressa piegatrice?
La forza di una pressa piegatrice è la quantità di forza necessaria per piegare un pezzo di lamiera a un angolo specificato. In produzione, viene utilizzata per selezionare una pressa piegatrice adeguata, evitare sovraccarichi, proteggere gli utensili e mantenere la costanza dell'angolo. Dovrebbe essere considerata un riferimento ingegneristico piuttosto che un singolo valore isolato.
2. Come si calcola il tonnellaggio della pressa piegatrice?
Il tonnellaggio viene calcolato in base allo spessore del materiale, alla lunghezza della curva, alla dimensione dell'apertura a V e al fattore del materiale. Nel flusso di lavoro di ZYCO Engineering Hub, la formula di riferimento è: Tonnellaggio = (1,33 x T² x L x Fattore del materiale) / (V x 20). Questa formula è pensata per la stima pratica della piegatura ad aria.
3. Perché l'acciaio inossidabile richiede una forza di piegatura maggiore rispetto all'acciaio dolce?
L'acciaio inossidabile presenta in genere una maggiore resistenza allo snervamento e un comportamento di ritorno elastico più marcato rispetto all'acciaio dolce. A parità di spessore, lunghezza di piega e apertura a V, l'acciaio inossidabile 304 e l'acciaio inossidabile 201 richiedono solitamente una forza di piegatura maggiore e una compensazione del ritorno elastico più accurata rispetto all'acciaio a basso tenore di carbonio.
4. L'apertura a V influisce sul tonnellaggio?
Sì. Un'apertura a V più ampia generalmente riduce il tonnellaggio richiesto, mentre un'apertura a V più piccola lo aumenta. Tuttavia, l'apertura a V influisce anche sul raggio interno, sulla lunghezza della flangia, sul ritorno elastico e sulla compatibilità degli utensili, quindi non dovrebbe essere scelta solo per ridurre la forza.
5. La lunghezza della curva influisce sul tonnellaggio?
Sì. La lunghezza di piegatura è direttamente proporzionale al tonnellaggio. A parità di tutte le altre variabili, raddoppiando la lunghezza di piegatura si raddoppia approssimativamente anche la forza di piegatura necessaria. Per questo motivo, anche quando la lamiera non è molto spessa, possono essere necessarie macchine ad alta capacità per la lavorazione di pezzi lunghi.
6. Cosa succede se il tonnellaggio calcolato è troppo basso?
Se la forza effettivamente richiesta supera il tonnellaggio disponibile, la piegatura potrebbe risultare incompleta o irregolare. Gli operatori potrebbero riscontrare variazioni dell'angolo, un eccessivo ritorno elastico, ripetuti tentativi di correzione e un tasso di scarto più elevato. Nei casi più gravi, forzare l'operazione può sollecitare eccessivamente la macchina o gli utensili.
7. Un tonnellaggio eccessivo può danneggiare gli utensili?
Sì. Una forza eccessiva può accelerare l'usura di punzoni e matrici, aumentare il rischio di deformazione degli utensili e creare stress inutili sul sistema idraulico e sul pistone. Le officine professionali evitano di usare una forza molto superiore al necessario, a meno che il processo non lo richieda specificamente.
8. Perché i risultati di produzione calcolati e quelli effettivi differiscono?
I risultati effettivi della piegatura sono influenzati dalla variabilità del lotto di materiale, dal vero carico di snervamento, dall'usura degli utensili, dalla lubrificazione, dalle condizioni della macchina, dalla precisione della bombatura e dalla configurazione dell'operatore. I calcolatori forniscono un buon punto di partenza, ma le piegature di prova e la convalida in produzione rimangono comunque importanti.
9. Quale margine di sicurezza è necessario utilizzare nella scelta di una pressa piegatrice?
Per una produzione continua, ZYCO raccomanda di verificare il rapporto di carico. Un rapporto di carico inferiore all'85% è preferibile per una produzione stabile, tra l'85% e il 90% è accettabile, tra il 90% e il 92% richiede cautela, mentre un valore superiore al 92% suggerisce generalmente di optare per una macchina di dimensioni maggiori.
10. Una macchina con una potenza sufficiente può comunque risultare inadatta?
Sì. Una macchina può raggiungere il tonnellaggio calcolato, ma essere comunque limitata dall'apertura di lavoro, dalla corsa, dall'altezza degli utensili, dalla disponibilità di aperture a V, dalla lunghezza di lavoro, dalla concentrazione del carico o dal volume di produzione. Per questo motivo, la scelta della macchina non dovrebbe mai basarsi esclusivamente sul tonnellaggio.
11. Perché la concentrazione del carico è importante?
La concentrazione del carico si verifica quando una forza di flessione elevata viene applicata su un breve tratto di una macchina lunga. Anche se il tonnellaggio totale rientra nella capacità nominale, la forza localizzata può aumentare l'usura degli utensili, le sollecitazioni sul pistone e il rischio di deformazione durante la produzione a lungo termine o ad alto volume.
12. Il metodo di piegatura influisce sul tonnellaggio?
Sì. La piegatura ad aria richiede in genere la forza più bassa e offre la massima flessibilità. La piegatura a fondo richiede una forza maggiore ma riduce il ritorno elastico. La coniatura richiede la forza più elevata e può migliorare la precisione angolare, ma aumenta anche lo stress sugli utensili e sulla macchina.
13. Cosa succede se l'apertura a V è troppo piccola?
Un'apertura a V troppo piccola aumenta la forza necessaria e può causare segni sulla superficie, un carico eccessivo sull'utensile, un raggio interno ridotto o crepe in alcuni materiali. Per la maggior parte delle applicazioni di piegatura ad aria, le regole di apertura a V raccomandate, come 8T, 10T o 12T, rappresentano un punto di partenza più sicuro.
14. Bisogna tenere conto della frequenza di produzione?
Assolutamente. Una piegatura occasionale e una produzione giornaliera ad alto volume possono avere lo stesso tonnellaggio calcolato, ma un impatto molto diverso sulle attrezzature. L'elevata frequenza di produzione aumenta l'usura degli utensili, il calore, le esigenze di manutenzione e il rischio di affaticamento delle macchine.
15. Qual è il modo più semplice per calcolare il tonnellaggio di una pressa piegatrice?
Il metodo più semplice consiste nell'utilizzare un calcolatore tecnico dedicato, come ad esempio il calcolatore per presse piegatrici ZYCO. Questo strumento consente agli utenti di inserire materiale, spessore, lunghezza di piegatura e apertura a V, per poi visualizzare in un unico flusso di lavoro il tonnellaggio, il raggio interno, la macchina consigliata e i dati di riferimento tecnici.
I lettori interessati ad approfondire le proprie conoscenze in materia di ingegneria della flessione potrebbero trarre beneficio anche da:
Calcolatrice per pressa piegatrice
Database dei materiali
Database Springback
Guida alla compensazione Springback
Strumento di selezione della matrice V
Guida all'apertura V
Guida alla selezione degli utensili
Guida alla piegatura dell'aria
Guida alla deduzione della curvatura
Guida al fattore K
Guida al tonnellaggio della pressa piegatrice
Queste risorse forniscono informazioni tecniche più approfondite e indicazioni pratiche per gli ingegneri di fabbricazione.
Il calcolo del tonnellaggio della pressa piegatrice non è un semplice esercizio matematico.
Si tratta di un processo ingegneristico fondamentale che influenza la sicurezza delle macchine, la durata degli utensili, la precisione delle piegature, l'efficienza produttiva e l'affidabilità a lungo termine delle apparecchiature.
Sebbene le formule forniscano le basi, le operazioni di fabbricazione di successo vanno oltre i calcoli teorici.
Prima di approvare un processo di piegatura, ingegneri esperti valutano le proprietà del materiale, la lunghezza della piega, la scelta dell'apertura a V, la compatibilità degli utensili, la distribuzione del carico, la frequenza di produzione e la capacità della macchina.
Gli ambienti di produzione più affidabili combinano calcoli precisi con una solida esperienza pratica nel settore manifatturiero.
In definitiva, il tonnellaggio non dovrebbe essere considerato come un singolo valore numerico, ma come parte di una strategia ingegneristica completa per la piegatura.
ZYCO fornisce presse piegatrici, cesoie, macchine per il taglio laser a fibra, calandre per lamiere e risorse ingegneristiche per i produttori di lamiera in tutto il mondo. Lo ZYCO Engineering Hub è progettato per supportare ingegneri, operatori e acquirenti con conoscenze pratiche sulla piegatura, strumenti di calcolo e indicazioni per la produzione.
Lascia il tuo indirizzo e -mail e i requisiti, il nostro team di vendita professionale svilupperà la soluzione più adatta per te.
Copyright
© 2026 Nanjing Zyco CNC Machinery Co., Ltd. Tutti i diritti riservati
.
RETE SUPPORTATA
italiano
English
français
Deutsch
русский
português
español
한국의
Türkçe
العربية
