Una guida pratica di ingegneria su tolleranza di piegatura, deduzione di piegatura, fattore K, raggio interno e precisione di produzione della pressa piegatrice.

Sintesi

Nella lavorazione della lamiera, un modello piano preciso è la base per ottenere un pezzo finito preciso.

Una pressa piegatrice può formare l'angolo di piegatura corretto. Gli utensili possono essere selezionati correttamente. L'operatore può completare la configurazione correttamente. Ma se la lunghezza del modello piatto è errata, le dimensioni finali del pezzo saranno comunque errate.

Questo è uno dei problemi più comuni nella produzione di presse piegatrici. Un pezzo può sembrare corretto dopo la piegatura, ma il lunghezza della flangiaLe dimensioni complessive, la posizione dei fori o le dimensioni di assemblaggio non corrispondono al disegno. In molti casi, la causa principale non è la macchina, bensì il calcolo del modello piano.

Indennità di piegatura, deduzione della curvaturaIl fattore K e il fattore α sono tre dei concetti più importanti utilizzati per calcolare i modelli piani di lamiera. Sono strettamente correlati, ma non sono la stessa cosa.

· Il margine di piegatura descrive la lunghezza sviluppata del materiale nella zona di piegatura.

· La deduzione per piegatura descrive di quanta lunghezza si deve sottrarre dalle dimensioni esterne per ottenere la lunghezza del modello piatto.

· fattore K Descrive la posizione dell'asse neutro all'interno dello spessore del materiale e influisce direttamente sul margine di piegatura.

I modelli piatti accurati non vengono creati solo dal software CAD. Dipendono dallo spessore del materiale, raggio internoselezione degli utensili, metodo di piegatura, comportamento del materiale, impostazione della pressa piegatrice e validazione nella produzione reale.

Perché la precisione dei modelli piatti è importante

In molte officine di lavorazione, i problemi di piegatura vengono notati per la prima volta al banco di ispezione o durante l'assemblaggio.

L'angolo di piegatura potrebbe essere accettabile, ma il componente potrebbe comunque non funzionare correttamente a causa di dimensioni errate. Una flangia potrebbe essere troppo lunga. Un foro potrebbe essere troppo vicino a una piega. Due componenti potrebbero non essere allineati durante la saldatura. Un involucro potrebbe non chiudersi correttamente. Una staffa potrebbe non corrispondere al componente di accoppiamento.

Questi problemi derivano spesso da uno sviluppo errato del modello piatto.

· Dimensioni della flangia errate

· Montaggio scadente

· Regolazione della saldatura

· Disallineamento dei fori dopo la piegatura

· Aumento degli scarti

· Tempo aggiuntivo per l'allestimento della macchina

· Prova di piegatura ripetuta

· Costo del lavoro più elevato

· Consegna ritardata

Il costo reale non è solo quello della lamiera materialeI costi maggiori derivano da rilavorazioni, ispezioni, ripetute regolazioni della programmazione, tempo impiegato dagli operatori e ritardi nella produzione a valle.

Perché le impostazioni predefinite del CAD non sono sempre sufficienti

I moderni software CAD sono in grado di generare automaticamente modelli piani di lamiere. Questo è utile, ma non garantisce la precisione di produzione.

I sistemi CAD solitamente richiedono valori di input quali spessore del materiale, angolo di piegatura, raggio interno, fattore K, tolleranza di piegatura, deduzione di piegatura e dati della tabella di piegatura.

Se questi valori non si basano su reali condizioni di produzione, il modello di stampa potrebbe risultare errato anche quando il modello CAD appare perfetto.

Un errore comune è quello di presumere che il fattore K predefinito nei software CAD si applichi a tutti i materiali, a tutti gli spessori, a tutti gli utensili e a tutti i metodi di piegatura.

· Grado del materiale e tolleranza di spessore

· Resistenza allo snervamento e rimbalzo comportamento

· Raggio interno e Apertura della matrice a V

· Raggio del punzone e condizioni dell'utensile

· Deformazione dell'aria, fondo o coniatura

· Impostazione dell'operatore e ripetibilità della macchina

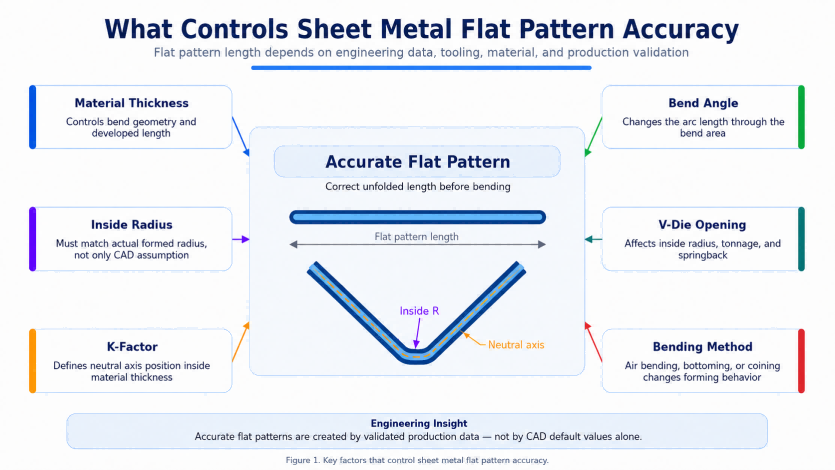

Figura 1. Fattori chiave che controllano la precisione del modello di lamiera piana.

Che cos'è l'indennità di piegatura?

Il margine di piegatura è la lunghezza del materiale necessaria per formare l'area di piegatura.

Quando una lamiera viene piegata, il materiale non si piega semplicemente lungo una linea retta. La piega ha un raggio. Il materiale lungo il lato interno della piega si comprime, mentre quello lungo il lato esterno si allunga.

Tra la superficie interna e quella esterna si trova uno strato che non subisce allungamenti o compressioni significativi. Questo strato è chiamato asse neutro.

Il margine di piegatura viene calcolato lungo questo asse neutro attraverso la curva. In termini semplici, il margine di piegatura rappresenta la lunghezza dell'arco sviluppato nella zona di curvatura.

Se il margine di piegatura è troppo ampio, il modello piatto risulta troppo lungo. Se il margine di piegatura è troppo piccolo, il modello piatto risulta troppo corto. Nelle parti con piegature multiple, piccoli errori possono accumularsi e diventare gravi.

Che cos'è la deduzione di piegatura?

Deduzione piegata è un altro metodo utilizzato per calcolare la lunghezza del modello piatto.

Anziché aggiungere la lunghezza di piegatura sviluppata alle sezioni rettilinee, la deduzione della piegatura parte dalle dimensioni esterne del pezzo formato e sottrae l'effetto del materiale dovuto alla piegatura.

Nella lavorazione pratica della lamiera, molti disegni definiscono i pezzi utilizzando le dimensioni esterne. La deduzione della piegatura aiuta a convertire queste dimensioni esterne nel modello piano corretto.

In parole semplici, la deduzione per piegatura è la quantità sottratta dalle dimensioni esterne totali per ottenere la lunghezza del modello piatto.

La deduzione per piegatura è comunemente utilizzata perché risulta pratica nella produzione in officina. Una volta validate, le tabelle di deduzione per piegatura possono aiutare operatori e ingegneri a produrre pezzi ripetibili più rapidamente.

Cos'è il fattore K?

fattore K descrive la posizione dell'asse neutro all'interno dello spessore del materiale.

Si esprime come un rapporto: Fattore K = Distanza dalla superficie interna all'asse neutro / Spessore del materiale.

Il fattore K influisce direttamente sul margine di piegatura. Se il fattore K cambia, cambia anche il margine di piegatura calcolato e di conseguenza la lunghezza del modello piatto.

Il fattore K non è una costante universale. Può essere influenzato dal tipo di materiale, dallo spessore, dal raggio interno, dall'angolo di piegatura, dal metodo di piegatura, dalla geometria dell'utensile, dall'apertura della matrice a V, dal raggio del punzone, dalla durezza e rimbalzo comportamento.

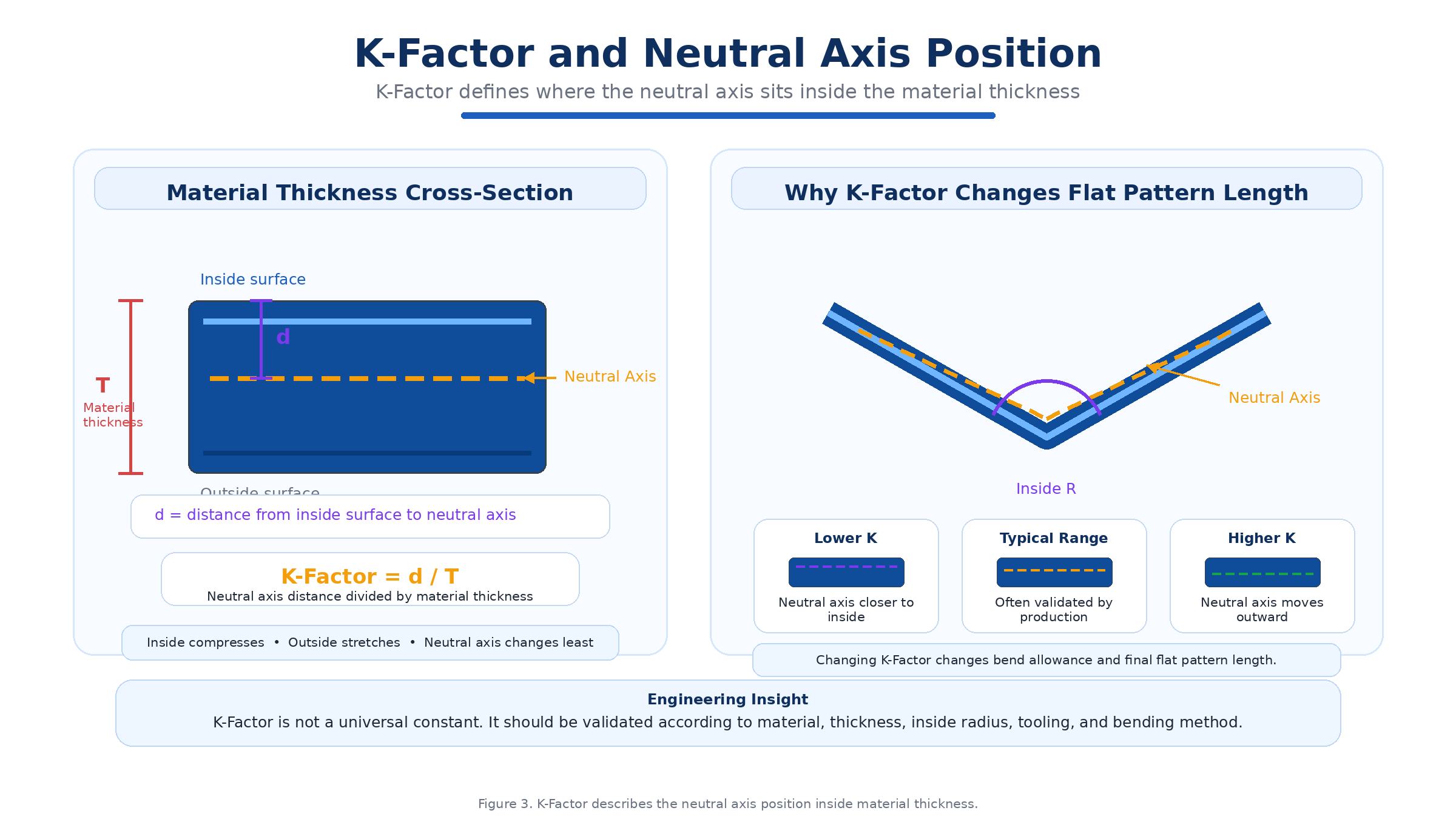

Figura 2. Il fattore K descrive la posizione dell'asse neutro all'interno dello spessore del materiale.

Indennità di piegatura vs Deduzione di piegatura vs Fattore K

L'indennità di piegatura, la detrazione di piegatura e il fattore K sono correlati, ma servono a scopi diversi.

· Risposta alla domanda sul margine di piegatura: quanta lunghezza di materiale viene utilizzata nella piegatura?

· Risposta alla domanda sulla deduzione della piega: Quanto bisogna dedurre dalle dimensioni esterne per ottenere il modello piatto?

· Risposte del fattore K: Dove si trova l'asse neutro all'interno dello spessore del materiale?

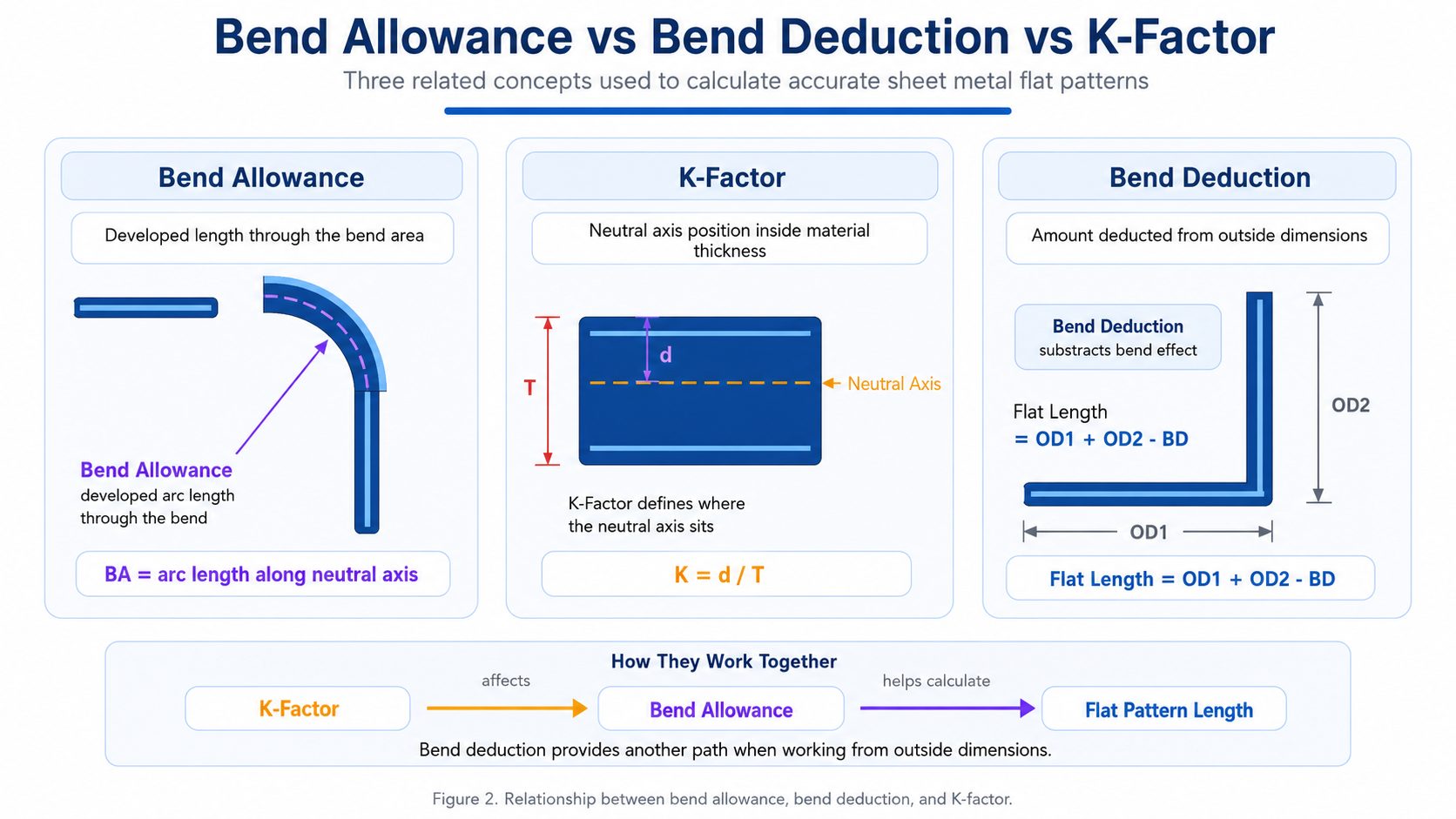

Figura 3. Relazione tra tolleranza di piegatura, deduzione di piegatura e fattore K.

Come il raggio interno influisce sulla lunghezza del modello piatto

Il raggio interno è una delle variabili più importanti nel calcolo dei modelli piani.

Se il raggio interno effettivo è diverso da quello ipotizzato nel CAD, la lunghezza del modello piatto può risultare imprecisa.

Ad esempio, se il CAD presuppone un piccolo raggio interno ma quello effettivo piegatura dell'aria Il processo produce un raggio interno maggiore, pertanto il modello piatto calcolato potrebbe non corrispondere al pezzo effettivamente formato.

Questo è comune nella curvatura dell'aria perché il raggio interno è fortemente influenzato dal Apertura della matrice a VUn'apertura a V più ampia generalmente produce un raggio interno maggiore. Un'apertura a V più piccola generalmente produce un raggio interno minore, ma richiede una maggiore forza motrice e può aumentare la marcatura della superficie.

Come l'apertura della matrice a V influisce sulla precisione del modello piatto

L'apertura della matrice a V influisce sul processo di piegatura in diversi modi. Influisce raggio interno, necessario tonnellaggiocomportamento di ritorno elastico, marcatura della superficie, stabilità dell'angolo, tolleranza di piegatura e deduzione di piegatura.

Ecco perché un modello piatto calcolato per una determinata apertura della matrice a V potrebbe non essere preciso quando l'operatore utilizza un'apertura diversa sulla macchina.

Il problema non risiede semplicemente nell'operatore. Il problema è la mancanza di correlazione tra le ipotesi alla base dei modelli CAD e la selezione effettiva degli utensili.

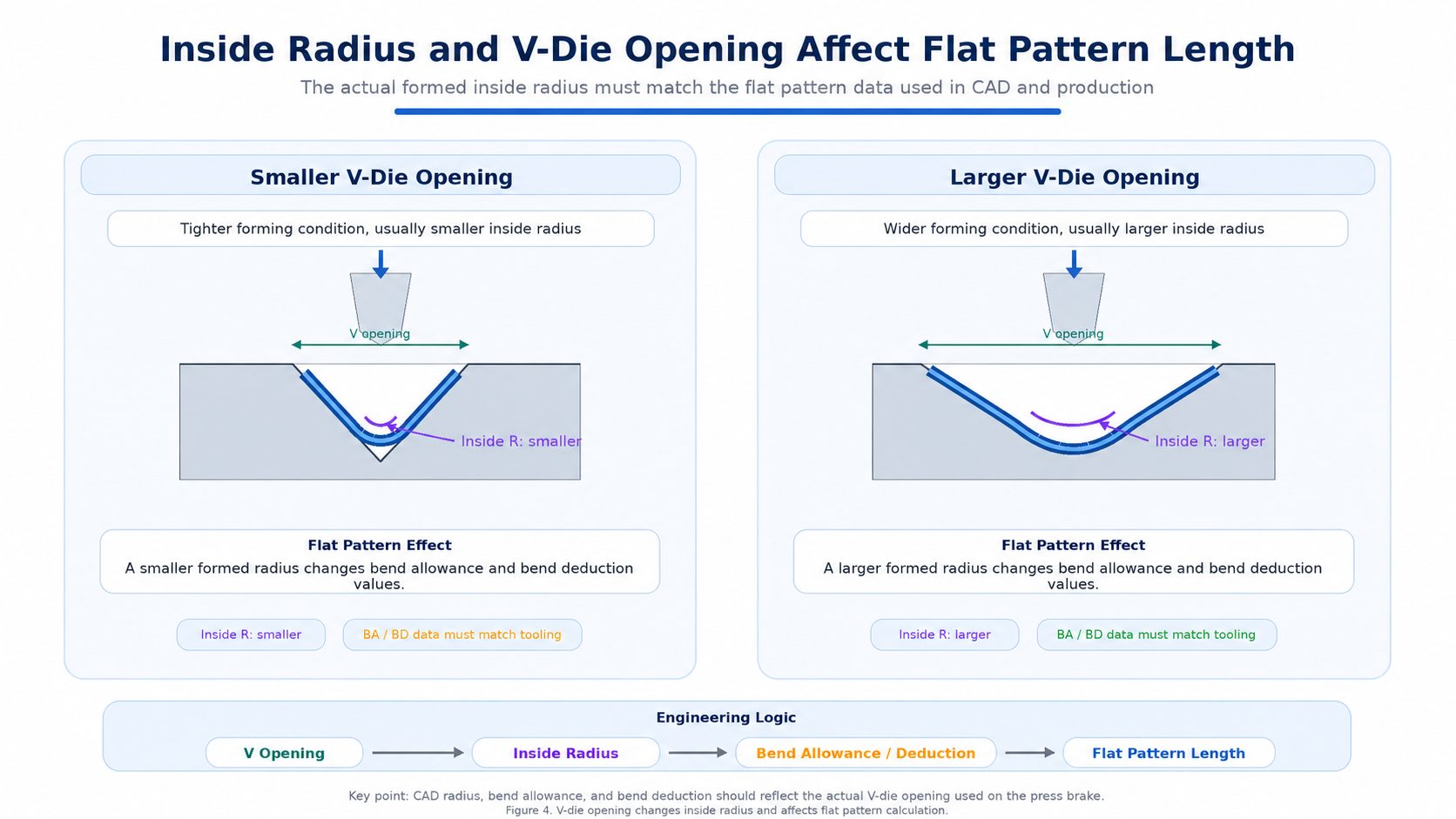

Figura 4. L'apertura della matrice a V cambia all'interno del raggio e influisce sul calcolo del modello piatto.

Come il metodo di piegatura influisce sul calcolo del modello piatto

Piegatura dell'aria, fondo e coniatura può produrre raggi interni diversi e un comportamento di deformazione del materiale differente.

Nella piegatura ad aria, il raggio interno è spesso controllato più dall'apertura della matrice a V che dal raggio del punzone. Questo fa sì che piegatura dell'aria flessibile, ma significa anche che il calcolo del modello piatto deve rispecchiare l'apertura effettiva dello stampo utilizzata nella produzione.

Nella formatura dal basso, il materiale viene modellato più vicino all'angolo dell'utensile e la geometria dell'utensile ha un'influenza maggiore sulla curvatura finale.

Nella coniatura, il materiale viene spinto più in profondità nella geometria dell'utensile ad alta pressione, il che può modificare il flusso del materiale e ridurre il ritorno elastico.

Una regola pratica è: non usare la stessa regola per ogni metodo di piegatura.

In che modo il tipo di materiale influisce sulla precisione del modello piatto

Materiali diversi si comportano in modo diverso durante la flessione.

Acciaio dolce, acciaio inossidabile, acciaio zincato, alluminioL'ottone e l'acciaio ad alta resistenza non si allungano, comprimono e ritornano alla forma originale esattamente allo stesso modo.

Le differenze di materiale possono influenzare rimbalzo, raggio interno, richiesto tonnellaggio, posizione dell'asse neutro, tolleranza di flessione, deduzione della curvaturae le dimensioni finali del pezzo.

Ecco perché i produttori professionali spesso costruiscono interni banche dati dei materialiNel tempo, questi dati acquisiscono maggiore valore rispetto ai valori generici dei manuali, perché riflettono le reali condizioni di produzione.

Errori comuni nel calcolo dei modelli piani

Errore n. 1: Affidarsi alle impostazioni predefinite del CAD senza convalida in produzione.

Il software CAD è uno strumento, non una garanzia. I valori predefiniti del fattore K potrebbero non corrispondere al materiale effettivo. utensili, o metodo di piegatura.

Errore n. 2: Utilizzare un unico fattore K per ogni materiale

Materiali diversi si comportano in modo diverso. Acciaio dolce, acciaio inossidabilee l'alluminio non dovrebbe sempre utilizzare le stesse ipotesi di modello piatto.

Errore n. 3: Ignorare il raggio interno effettivo

Se il raggio interno effettivamente formato è diverso dal raggio CAD, il modello piatto potrebbe essere errato.

Errore n. 4: Modificare l'apertura della matrice a V senza aggiornare i dati del modello piatto

La modifica dell'apertura a V può alterare il raggio interno e quindi influire sulla tolleranza di piegatura e sulla deduzione di piegatura.

Errore n. 5: Mescolare i dati di piegatura dell'aria e di fine corsa

Un banco di piegatura sviluppato per la piegatura ad aria potrebbe non essere adatto alla sbozzatura o alla coniatura.

Errore n. 6: Correggere l'angolo ma ignorare la dimensione

Un operatore può regolare l'angolo di piegatura fino a ottenere il valore corretto, ma se la lunghezza del modello piatto è errata, le dimensioni finali risulteranno comunque non conformi.

Errore n. 7: Non registrare i dati di produzione andati a buon fine

Molte fabbriche risolvono ripetutamente lo stesso problema perché non registrano i dati di configurazione validati.

Errore n. 8: Ignorare la variabilità tra i lotti di materiale

Anche la stessa qualità di materiale può variare tra fornitori o lotti diversi. La validazione della produzione rimane quindi fondamentale.

Caso di studio di produzione n. 1: Errore di stampaggio a piano per contenitori in acciaio inossidabile

Un produttore di custodie elettriche in acciaio inossidabile ha riscontrato ripetuti errori dimensionali dopo la piegatura.

Gli angoli di piegatura erano vicini a quelli desiderati, ma le dimensioni finali dell'involucro non corrispondevano ai requisiti di assemblaggio. Gli operatori hanno regolato l'angolo di piegatura più volte, ma il problema persisteva.

Dopo un'indagine, il team di ingegneri ha scoperto che il modello CAD utilizzava un fattore K predefinito originariamente adatto all'acciaio dolce. Il materiale in acciaio inossidabile effettivo ha prodotto un comportamento di ritorno elastico e raggio diverso.

L'azione correttiva è consistita nella creazione di una tabella di piegatura specifica per l'acciaio inossidabile, basata su test di produzione reali. Il team ha misurato i pezzi formati, aggiornato i valori di deduzione della piegatura e documentato le condizioni di attrezzaggio raccomandate.

La lezione è chiara: i dati relativi al modello piano specifico del materiale sono essenziali per la lavorazione di precisione della lamiera.

Caso di studio di produzione n. 2: Presupposto errato del raggio interno

Un'officina ha prodotto una serie di staffe utilizzando la piegatura ad aria. Il modello CAD prevedeva un piccolo raggio interno, ma la produzione effettiva ha utilizzato un'apertura a V più ampia.

I pezzi finiti presentavano gli angoli corretti, ma le dimensioni delle flange differivano leggermente da quelle del disegno. Il problema si è aggravato durante l'assemblaggio perché i fori delle staffe non erano più allineati correttamente.

La causa principale risiedeva nella discrepanza tra le ipotesi sul raggio di curvatura CAD e gli utensili effettivamente utilizzati.

La soluzione è stata quella di aggiornare il calcolo del modello piatto utilizzando il raggio interno effettivamente formato dall'apertura della matrice a V selezionata. Il team di ingegneri ha inoltre aggiunto una nota al disegno specificando l'apertura della matrice consigliata per la produzione futura.

La lezione appresa: la precisione della modellazione piana dipende dagli utensili effettivamente utilizzati, non solo dalla geometria CAD.

Caso di studio di produzione n. 3: Angolo corretto, dimensione errata

Un'azienda di lavorazione ha prodotto un componente in lamiera con piegature multiple. L'operatore è riuscito a regolare gli angoli di piegatura in modo che corrispondessero al disegno. Tuttavia, la lunghezza complessiva finale risultava ancora errata.

Inizialmente il team sospettava un errore nel registro posteriore, ma un'ispezione ha dimostrato che il registro posteriore era preciso.

Il vero problema era l'errore cumulativo di planarità su più piegature. Ogni piega presentava una piccola discrepanza nella deduzione di piegatura. Una singola piegatura era accettabile, ma l'errore cumulativo sull'intero pezzo ha causato il fallimento della dimensione finale.

L'azione correttiva consisteva nel convalidare i valori di detrazione della piegatura tramite un campione di prova e nell'aggiornare la tabella di piegatura.

La lezione: i componenti con piegature multiple richiedono dati validati relativi al margine di piegatura e alla deduzione di piegatura, perché anche piccoli errori possono accumularsi.

Come migliorare la precisione dei modelli piatti

Confermare il materiale effettivo

Non affidatevi solo ai nomi nominali dei materiali. Se possibile, verificate la qualità del materiale, lo spessore e il fornitore.

Misurare il raggio interno effettivo

Il raggio interno utilizzato nel CAD deve corrispondere al raggio prodotto dall'utensile e dal metodo di piegatura selezionati.

Standardizzare la selezione dell'apertura della matrice a V

Se gli operatori utilizzano aperture a V diverse per lo stesso pezzo, i risultati della modellazione piana potrebbero variare.

Convalidare il fattore K con i dati di produzione

Utilizzare i valori CAD come punto di partenza, quindi apportare le modifiche necessarie in base ai risultati di produzione misurati.

Costruisci tabelle di deduzione per la piegatura

Per materiali e spessori comuni, le tabelle di deduzione della curvatura validate possono ridurre la necessità di ripetuti tentativi ed errori.

Utilizza i coupon di prova

Prima delle grandi produzioni, i campioni di prova possono aiutare a confermare la tolleranza di piegatura, la deduzione di piegatura, il raggio interno e rimbalzo comportamento.

Registra le configurazioni riuscite

Una volta che un pezzo è stato prodotto con successo, registrare il materiale, l'utensile, l'apertura a V, il raggio, il fattore K, la deduzione di piegatura e il risultato dell'ispezione.

Collegamento tra Ingegneria e Produzione

I progettisti CAD e gli operatori delle presse piegatrici devono utilizzare gli stessi presupposti. Il disegno, il programma, gli utensili e la configurazione della macchina devono essere collegati.

Lista di controllo pratica per la precisione dei modelli piatti

· Grado del materiale confermato

· Spessore del materiale confermato

· Angolo di piegatura confermato

· Raggio interno Verificato

· Apertura della matrice a V selezionata

· Raggio di punzonatura verificato

· Metodo di piegatura confermato

· fattore K recensito letto

· Incasso di piegatura calcolato

· Deduzione della curva convalidata

· Comportamento del ritorno di primavera considerato

· È prevista l'ispezione del primo pezzo.

· Dati di produzione registrati dopo la piegatura riuscita

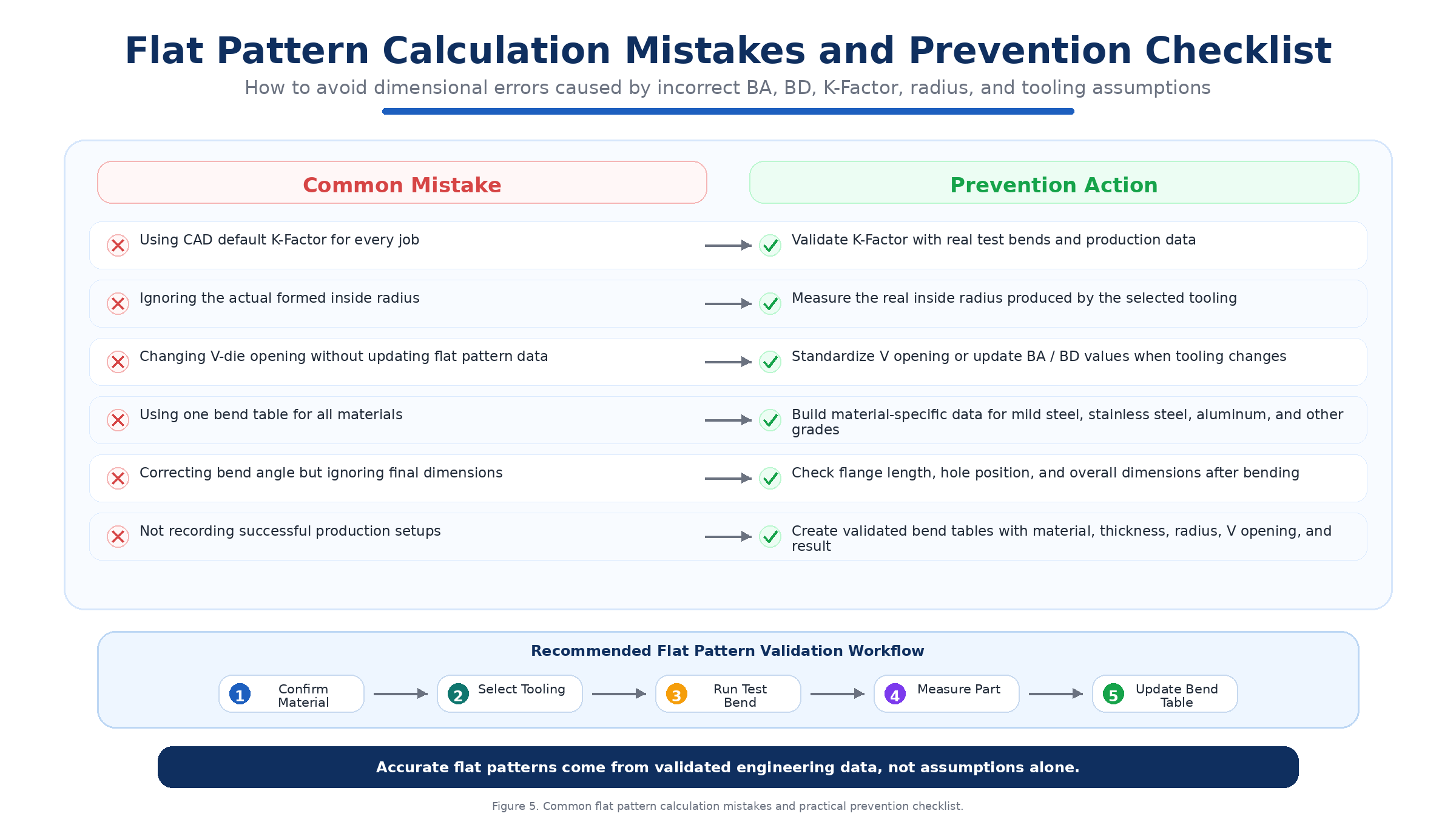

Figura 5. Errori comuni nel calcolo dei modelli piani e lista di controllo pratica per prevenirli.

Esplora gli strumenti correlati per la lavorazione della lamiera

Per aiutare i produttori a migliorare il calcolo dei modelli piani e la precisione della piegatura con pressa piegatrice, lo ZYCO Engineering Hub offre strumenti pratici e guide tecniche.

· Calcolatore dell'indennità di piegatura

· Guida al fattore K

· Guida alla deduzione della curvatura

· Guida interna al raggio

· Strumento di selezione della matrice V

· Guida all'apertura V

· Database dei materiali

· Database Springback

· Calcolatrice per pressa piegatrice

· Guida alla piegatura dell'aria

· Guida alla selezione degli utensili

FAQ

Qual è la differenza tra indennità di piegatura e detrazione di piegatura?

La tolleranza di piegatura è la lunghezza del materiale sviluppato attraverso l'area di piegatura. La deduzione di piegatura è la quantità sottratta dalle dimensioni esterne per calcolare la lunghezza del modello piatto.

Che cos'è il fattore K nella piegatura della lamiera?

Il fattore K è il rapporto che descrive la posizione dell'asse neutro all'interno dello spessore del materiale. Influisce sul margine di piegatura e sulla lunghezza del modello piatto.

Perché il mio schema di piegatura risulta errato anche se l'angolo di piegatura è corretto?

L'angolo di piegatura potrebbe essere corretto, ma il modello piatto potrebbe comunque essere errato se le ipotesi relative al margine di piegatura, alla deduzione di piegatura, al raggio interno o al fattore K sono scorrette.

L'apertura della matrice a V influisce sul calcolo del modello piatto?

Sì. L'apertura della matrice a V influisce sul raggio interno, sul ritorno elastico, sul tonnellaggio e sulla lunghezza del modello piatto, soprattutto in piegatura dell'aria.

Posso utilizzare lo stesso fattore K per tutti i materiali?

No. Materiali e metodi di piegatura diversi possono richiedere valori del fattore K differenti. Si raccomanda la convalida in fase di produzione.

Perché i valori predefiniti del fattore K nei sistemi CAD a volte non funzionano correttamente?

Le impostazioni predefinite del CAD potrebbero non corrispondere alle effettive proprietà del materiale, agli utensili, al metodo di piegatura o alle condizioni di configurazione della pressa piegatrice.

Come posso migliorare la precisione dei pattern piatti?

Misurare i pezzi effettivamente formati, convalidare il raggio interno, standardizzare gli utensili, creare tabelle di deduzione della curvatura, utilizzare provini di prova e registrare i dati di produzione positivi.

È meglio la detrazione per piegatura o l'indennità per piegatura?

Nessuno dei due è universalmente migliore. Si tratta di metodi di calcolo differenti. Il metodo della tolleranza di piegatura viene spesso utilizzato per calcolare la lunghezza sviluppata, mentre il metodo della deduzione di piegatura è comunemente utilizzato quando si lavora a partire da dimensioni esterne.

Conclusione

I modelli piani di lamiera precisi non vengono creati solo con software CAD. Vengono creati collegando i calcoli ingegneristici alle reali condizioni di produzione della pressa piegatrice.

La tolleranza di piegatura, la deduzione di piegatura e il fattore K sono concetti essenziali per il calcolo della lunghezza del modello piatto, ma devono essere compresi correttamente. La tolleranza di piegatura descrive la lunghezza di piega sviluppata. La deduzione di piegatura converte le dimensioni esterne in lunghezza piatta. Il fattore K definisce la posizione dell'asse neutro e influenza la tolleranza di piegatura.

Nella produzione reale, questi valori sono influenzati dallo spessore del materiale, dal raggio interno, dall'apertura della matrice a V, dal metodo di piegatura, dalla geometria dell'utensile, dal ritorno elastico e dalla configurazione della macchina.

I produttori che si affidano esclusivamente ai valori CAD predefiniti spesso si trovano a dover gestire ripetuti errori dimensionali. I produttori che convalidano i dati di piegatura, standardizzano gli utensili, registrano i risultati di produzione e creano tabelle di piegatura interne ottengono una maggiore precisione e risultati di fabbricazione più uniformi.

Il sistema di calcolo più affidabile per la realizzazione di modelli piani non si basa solo sulla teoria, ma anche su principi ingegneristici, validazione in produzione e miglioramento continuo dei dati.
