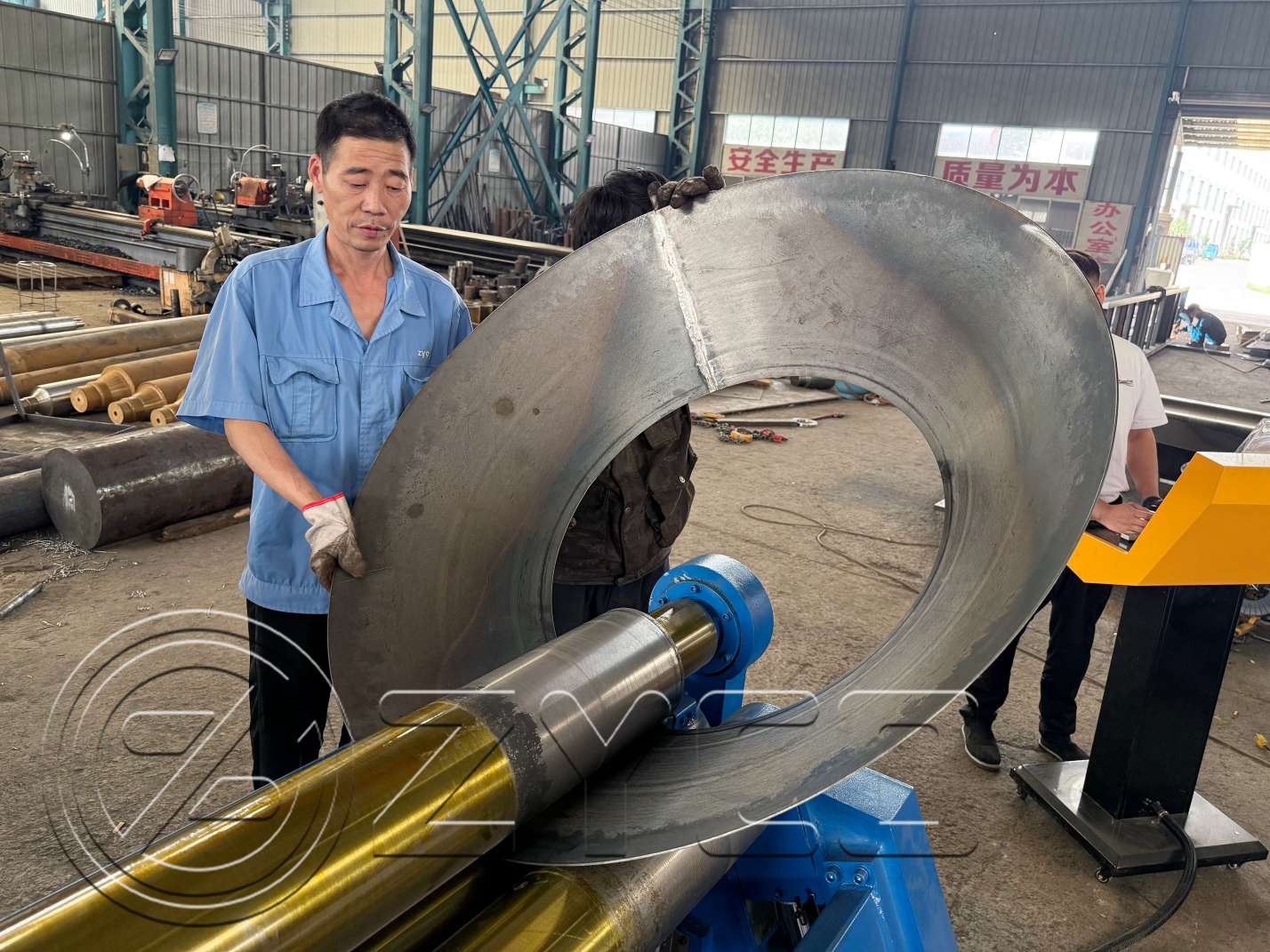

Sì, un Macchina calandrante a 4 rulli W12può laminare forme coniche se dotata della configurazione meccanica e dei parametri di processo di laminazione appropriati. Nella moderna lavorazione dei metalli, le macchine W12 sono ampiamente utilizzate non solo per la laminazione cilindrica ma anche per la produzione coni, sezioni rastremate e componenti di transizione.

Tuttavia, la laminazione conica è significativamente più complessa della laminazione cilindrica perché richiede deformazione differenziale controllata lungo la larghezza della piastraIl raggiungimento di una geometria conica precisa dipende dalla struttura della macchina, dal coordinamento del movimento dei rulli, dal controllo dell'attrito e dalla programmazione dell'operatore.

Questo articolo illustra i principi tecnici alla base della laminazione conica mediante una macchina W12 e i fattori chiave che influenzano la qualità della laminazione.

Che cos'è la laminazione conica?

La laminazione conica è il processo di trasformazione di una lastra metallica piana in una forma conica o cilindrica rastremata.

A differenza della laminazione cilindrica, in cui il raggio di curvatura è costante lungo tutta la larghezza della lamiera, la laminazione conica richiede:

• Velocità di rotolamento diverse sulla piastra
• Deformazione variabile lungo i bordi della piastra
• Flusso di materiale controllato durante la formatura

I prodotti tipici includono:

• Riduttori per recipienti a pressione
• Sezioni della tramoggia
• transizioni delle torri eoliche
• Sistemi di aspirazione e canalizzazione
• Componenti per imbuti industriali

Perché la laminazione dei coni è più difficile della laminazione dei cilindri

Nella laminazione cilindrica:

• Entrambi i lati della piastra percorrono la stessa distanza
• Il raggio di curvatura rimane costante

Nella laminazione conica:

• Un lato della piastra percorre una circonferenza maggiore
• I due lati richiedono condizioni di rotolamento diverse
• Il materiale subisce una deformazione non uniforme

Ciò comporta diverse sfide tecniche:

• slittamento della piastra
• Distorsione geometrica
• Distribuzione non uniforme delle sollecitazioni
• Perdita di rotondità

Pertanto, la laminazione dei coni richiede un controllo della macchina più avanzato e una maggiore competenza da parte dell'operatore.

Come una macchina a 4 rulli W12 realizza forme coniche

Una macchina W12 a 4 rulli può eseguire la laminazione conica creando condizioni di rotolamento asimmetrichetra i due lati della piastra.

1. Principio dell'alimentazione differenziale

Il principio chiave è:

Un lato del piatto deve muoversi più velocemente o percorrere una distanza maggiore rispetto all'altro.

Ciò si ottiene tramite:

• Inclinare i panini laterali
• Regolazione asimmetrica della pressione di rotolamento
• Creazione di differenze di attrito controllate

Di conseguenza, la piastra assume gradualmente una geometria conica.

2. Inclinazione del rollio laterale

Le moderne macchine W12 spesso includono:

• Regolazione idraulica del rullo laterale
• Movimento di rotolamento laterale inclinato
• Sistemi di posizionamento indipendenti

La curvatura laterale su un'estremità applica una forza di flessione diversa rispetto al lato opposto.

Questo crea:

• Raggio di rotolamento maggiore su un lato
• Raggio di rotolamento minore sull'altro lato

Che alla fine dà origine alla forma conica.

3. Allineamento controllato delle piastre

Durante la laminazione dei coni, il corretto allineamento delle lamiere è fondamentale.

La macchina deve mantenere:

• Forza di serraggio stabile
• Direzione di alimentazione precisa
• Movimento controllato del bordo

Le macchine a 4 rulli W12 offrono vantaggi in questo caso perché la lamiera rimane costantemente bloccata tra i rulli superiore e inferiore.

Ciò riduce al minimo:

• scivolamento
• Disallineamento
• Errori di posizionamento

4. Formatura progressiva a passaggi multipli

La laminazione conica viene in genere eseguita gradualmente.

Il processo in genere comprende:

1. Pre-piegatura iniziale

2. Passaggi progressivi

3. Regolazioni incrementali del rollio laterale

4. Calibrazione geometrica finale

Per le lamiere spesse, potrebbero essere necessari più cicli di laminazione per ridurre la concentrazione di stress interno.

Tecnologia CNC nella laminazione conica

Le moderne macchine di laminazione W12 a controllo numerico migliorano significativamente la capacità di laminazione dei coni.

I sistemi CNC avanzati consentono:

• Posizionamento programmabile del rullo
• Sincronizzazione automatica del movimento
• Correzione geometrica in tempo reale
• Produzione di coni ripetibile

Ciò migliora:

• Coerenza dimensionale
• Efficienza produttiva
• Precisione dell'operatore

Fattori chiave che influenzano la capacità di laminazione conica

1. Spessore della piastra

I materiali più spessi richiedono:

• Forza di rotolamento maggiore
• Maggiore rigidità della macchina
• Altri passaggi a vuoto

La capacità di laminazione dei coni è generalmente inferiore a quella dei cilindri.

2. Resistenza allo snervamento del materiale

I materiali ad alta resistenza aumentano la resistenza alla formatura.

Esempi:

3. Angolo del cono

Angoli del cono più ampi richiedono:

• Maggiore deformazione differenziale
• Regolazione del rollio laterale più aggressiva

Ciò aumenta la difficoltà di rotolamento.

4. Diametro minimo del cono

I diametri più piccoli creano:

• Maggiore stress localizzato
• Maggiore rischio di difetti di deformazione

In queste applicazioni, le capacità della macchina diventano ancora più critiche.

Vantaggi delle macchine W12 per la laminazione conica

Rispetto ai tradizionali sistemi a 3 rulli, le macchine W12 a 4 rulli offrono importanti vantaggi:

Serraggio continuo della piastra

La piastra rimane saldamente fissata durante tutto il processo, migliorando la stabilità.

Maggiore precisione

Il controllo indipendente del rollio consente una geometria del cono più precisa.

Migliore ripetibilità

I sistemi CNC consentono una produzione ripetibile per la produzione in serie.

Riduzione della dipendenza dall'operatore

L'automazione semplifica le complesse operazioni di laminazione.

Produttività migliorata

La pre-piegatura e la laminazione possono spesso essere completate in un'unica operazione.

Settori tipici che utilizzano la laminazione conica

Le macchine per la laminazione di coni W12 sono ampiamente utilizzate in:

• Produzione di recipienti a pressione
• Attrezzature petrolchimiche
• torri eoliche
• Sistemi di ventilazione industriale
• Attrezzature per l'industria mineraria e del cemento
• Lavorazione di acciaio pesante

Sfide comuni nella lavorazione dei coni

Anche con macchinari all'avanguardia, la laminazione dei coni richiede comunque un attento controllo del processo.

I problemi tipici includono:

Una corretta calibrazione della macchina e una programmazione CNC adeguata sono essenziali.

Perché scegliere le rullatrici a 4 rulli ZYCO W12?

Moderno Calandratrici per lamiere a 4 rulli ZYCO W12sono progettati per applicazioni di laminazione impegnative, tra cui la formatura conica.

I principali vantaggi tecnici includono:

• Struttura del telaio ad alta rigidità
• Sincronizzazione idraulica di precisione
• Sistemi di controllo CNC avanzati
• Regolazione indipendente del rollio laterale
• Eccellente ripetibilità della formatura

Queste caratteristiche permettono ai produttori di ottenere una laminazione di coni di alta precisione con maggiore efficienza e tempi di configurazione ridotti.

Conclusione

A La calandratrice a 4 rulli W12 è perfettamente in grado di calandrare forme coniche.se equipaggiati con sistemi di controllo adeguati e configurazioni di rotolamento.

Rispetto ai sistemi di laminazione tradizionali, le macchine W12 offrono:

• Migliore stabilità
• Maggiore precisione
• Automazione migliorata
• Maggiore efficienza nelle applicazioni di formatura conica

Per le aziende che operano nel settore della lavorazione avanzata dei metalli, investire in una calandratrice W12 a controllo numerico offre vantaggi significativi sia in termini di produttività che di qualità del prodotto.
